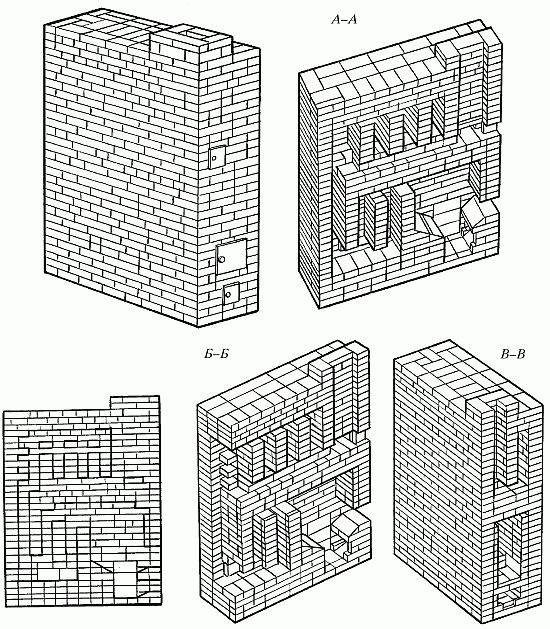

Рис. 68. Печь ОПТ-11

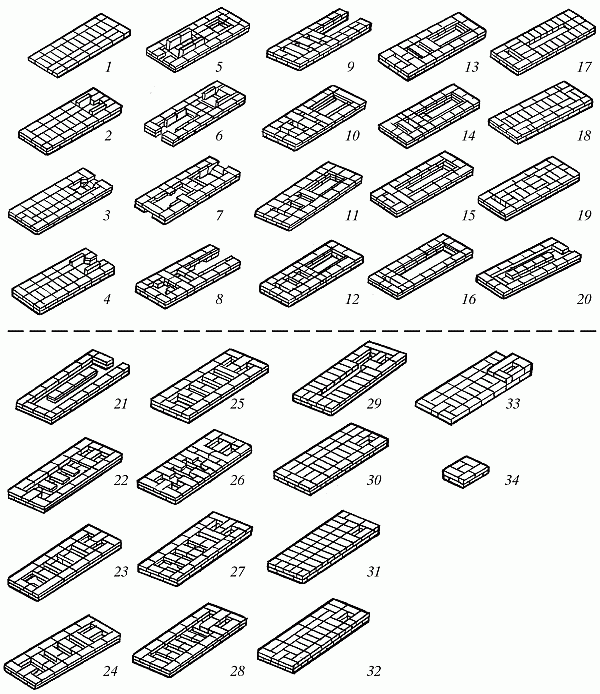

Рис. 68 (продолжение). Последовательность кладки

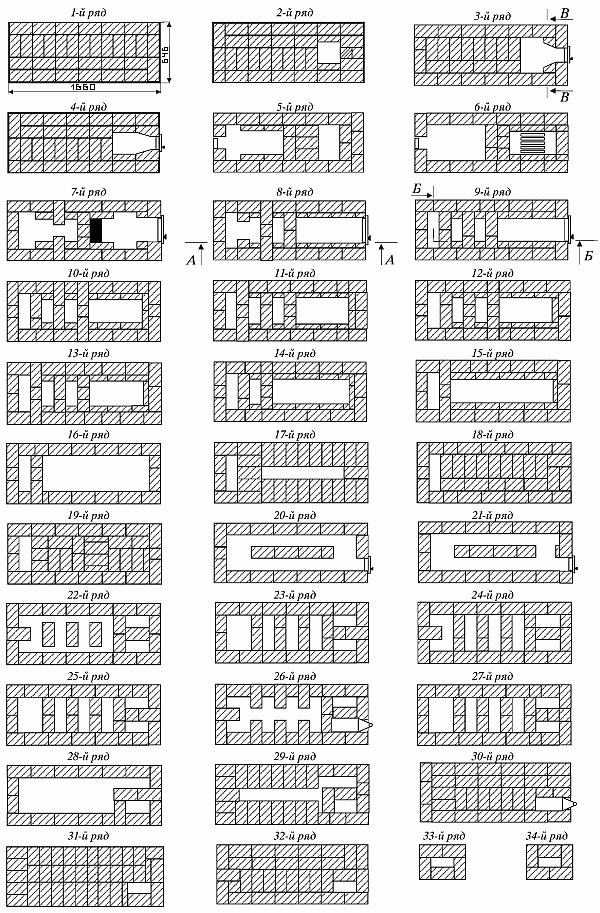

Рис. 68 (продолжение). Последовательность
Материалы для кладки печи:
– кирпич обычный – 510 шт.;
– кирпич тугоплавкий – 250 шт.;
– решетка колосниковая 252 х 300 мм – 1 шт.;
– дверка топочная 250 х 205 мм – 1 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 2 шт.;
– заслонка дымовая 130 х 240 мм – 2 шт.;
– лист предтопочный 500 х 700 мм – 1 шт.
Последовательность кладки
1-й ряд – кладка основания размером 1660 х 640 мм из целого кирпича.
2-й ряд – подготовка места для зольника. Средний кирпич правой боковой стенки следует стесать.
3-й ряд – установка поддувальной дверки.
4-й ряд – кладка ведется аналогично 3-му ряду с соблюдением перевязки швов. Укрепляется поддувальная дверка.
5-й ряд – установка чистки под двумя опускными каналами.
6-й ряд – монтируется колосниковая решетка. Кирпич между топочной дверкой и колосниковой решеткой стесывается в сторону решетки.
7-й ряд – перекрытие чистки, установка топочной дверки.
8–13-й ряды – формирование топочной камеры, двух опускных и одного подъемного дымового канала. 10-й ряд перекрывает топочную дверку.
14–16-й ряды – формирование горизонтального переходного канала между перекрытием и двумя опускными каналами, а также подъемного канала задней стенки.
17–19-й ряды – устраивается перекрытие топки и двух опускных каналов, при этом один газоход подъемного канала остается открытым.
20–21-й ряды – установка и укрепление дверки чистки над перекрытием.
22-й ряд – перекрытие дверки чистки.
23–28-й ряды – формирование системы газоходов верхней части печи в соответствии с порядовкой. На 26-м ряду устанавливается задвижка.
29–32-й ряды – устройство перекрыши печи. На 30-м ряду устанавливается вторая задвижка.
33–34-й ряды – формирование дымовой трубы. Кладка ведется в пять кирпичей.
Малогабаритная отопительно-варочная печь с тепловым шкафом конструкции В. А. Потапова
Отопительно-варочная печь конструкции В.А. Потапова (рис. 69)отличается сравнительно малыми размерами: длина ее составляет 630 мм, ширина – 510 мм, а высота – 1820 мм, поэтому на кладку печи потребуется всего лишь 211 кирпичей. Теплоотдача печи при одной топке в сутки – 850 ккал/ч, при двух топках – 1300 ккал/ч.
Печь устанавливается на прочный фундамент с двухслойной гидроизоляцией, присоединяется к стенному дымоходу, насадной
Рассмотрим особенности устройства печи. Варочная камера с дверкой размещается над чугунной плитой. Внутри камеры предусмотрено вентиляционное отверстие или канал диаметром 60 мм, служащие для удаления запахов. Духовой шкаф располагается выше варочной камеры. Горячие газы проходят по каналу из-под чугунной плиты под духовой шкаф, нагревают его с нижней и задней стороны и только после этого направляются в дымовой канал.

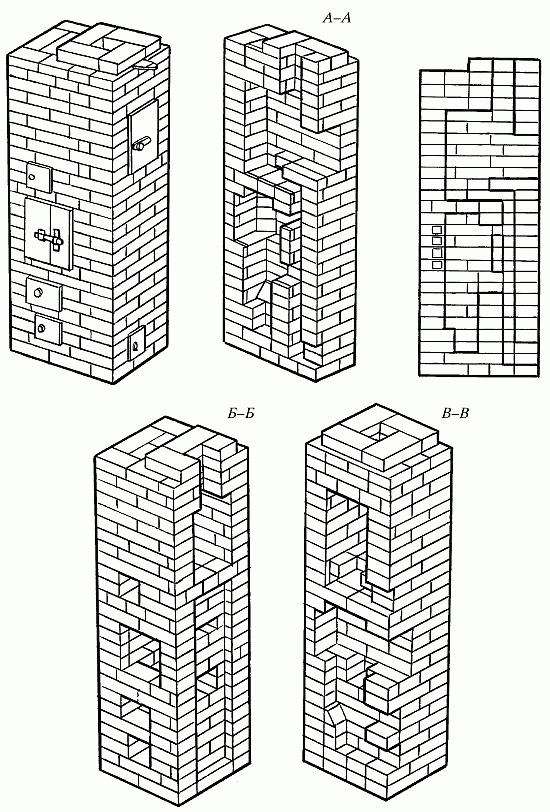

Рис. 69. Малогабаритная отопительно-варочная печь с тепловым шкафом конструкции В.А. Потапова

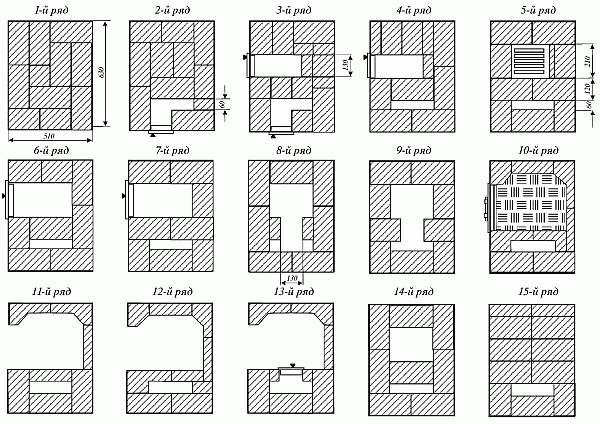

Рис. 69 (продолжение). Последовательность кладки

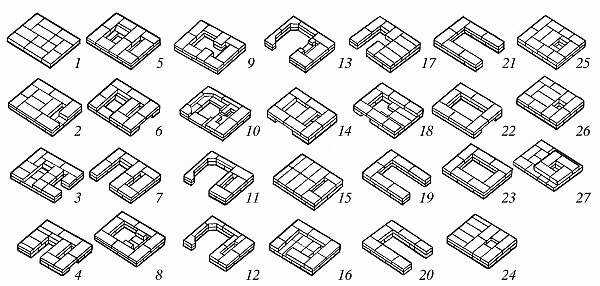

Рис. 69 (продолжение). Последовательность кладки

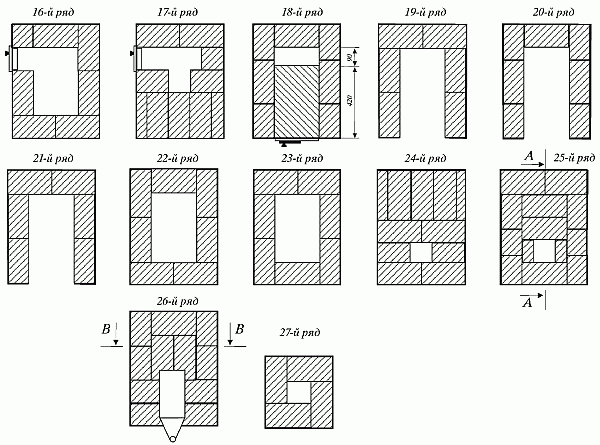

Рис. 69 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич обыкновенный – 211 шт.;
– плита чугунная 360 х 410 мм, с одной конфоркой – 1 шт.;
– дверка топочная 130 х 210 мм – 1 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 1 шт.;
– дверка чугунная для вентиляционного канала 130 х 75 мм – 1 шт.;
– решетка колосниковая 180 х 200 мм – 1 шт.;
– задвижка печная 140 х 140 мм – 1 шт.;
– уголок стальной 32 х 32 х 4 мм – 8 шт.;
– проволока стальная вязальная 1,5–1,8 мм – 4,5 м;
– железо кровельное 500 х 700 мм – 0,35 м2;
– рубероид – 1,0 м2.
Последовательность кладки
1-й ряд – выкладывается из целого кирпича строго горизонтально.
2-й ряд – закладывается канал размером 140 х 260 мм, устанавливается прочистная дверка.
3-й ряд – устройство зольника и укрепление дверки для него.
4-й ряд – перекрытие чистки (поддувало оставляют без изменений).
5-й ряд – выкладывается в соответствии с порядовкой. Устанавливается колосниковая решетка, с передней и задней стороны топливника стесывается кирпич. Размеры канала остаются неизменными.
6-й ряд – установка дверки топливника.
7-й ряд – выкладывается аналогично 6-му ряду с соблюдением перевязки швов.
8-й ряд – устройство перекрытия топочной дверки с образованием отверстия для укладки чугунной плиты. С правой стороны следует оставить канал, через который газы будут выходить в уже имеющийся канал.
