Кольца из специально предназначенных для сооружения кружала кирпичей после завершения строительства не убирались. В огромных кирпичных арках в воротах в Асасифе в Фивах у одной из них, перекрывающей пролет в 3,96 м, сохранились шесть кирпичных колец, а четыре других кольца, расположенные внутри, по-видимому, разрушились. Поэтому мы не можем определить, сколько слоев специальных арочных кирпичей использовалось для создания этих ворот. В другой арке, перекрывающей пролет шириной 2,89 м, одно кольцо специальных кирпичей поддерживает три кольца обычных. То же самое наблюдается и в арке кирпичного пилона Шешонка в Дра-Абу-ль-Негге в Фивах. В туннеле, который проходит сквозь стену, окружающую Осирейон Сети I в Абидосе, и имеет ширину 2,74 м, уложено не менее пяти колец специальных арочных кирпичей.

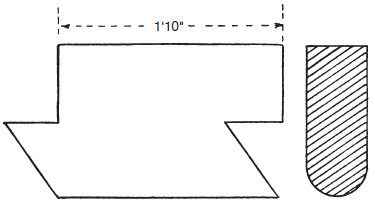

Рис. 114.
В таких составных арках опора каждого последующего кольца обычно располагается немного выше предыдущего (рис. 113), что придает всему сооружению большую прочность.

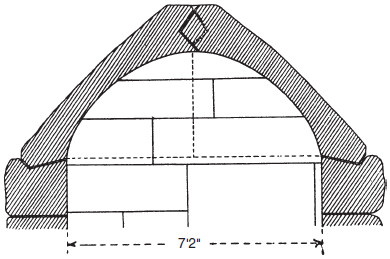

Рис. 115. Ложная арка, высеченная из двух гранитных блоков. Мастаба Среднего царства в Дахшуре
Арки, сооружавшиеся без кружала, известны еще со времен Древнего царства. Очень необычные блокирующие арочные кирпичи, которые относятся к этой эпохе, были обнаружены в помещении для жертвоприношений в гробнице человека по имени Сабеф в Гизе (рис. 114).
Две формы крыши породили ложные арки из камня. Первой является остроконечная крыша, состоящая из нескольких пар больших плит, упирающихся друг в друга верхними краями, образуя щипец. Самая верхняя разгрузочная камера в Великой пирамиде и погребальная камера в пирамиде Униса имели именно такую крышу. Такой тип перекрытия часто встречается в погребальных камерах Среднего царства, причем в постройках той эпохи нижняя поверхность плит иногда обтесывалась в форме арки. Строители прилагали много усилий, чтобы плиты не сдвинулись со своего места. Прекрасные образцы таких ложных арок можно увидеть в храме XI династии в Дейр-эль-Бахри, в пирамиде в Лахуне и в некоторых мастабах Дахшура (рис. 115). В эпоху Нового царства их не сооружали.
Рис. 116. Ложный (ступенчатый) свод в мастабе XII династии в Дахшуре. Второй формой крыши, в которой высекали ложные арки, является ступенчатый свод
Такие крыши создавались следующим образом: после того как стены камеры или коридора достигали нужной высоты, каждый последующий слой камня или кирпичей укладывался с таким расчетом, чтобы он слегка выступал над предыдущим [44] . Работу заканчивали, когда противоположные концы кладки соединялись друг с другом или между ними оставалось расстояние, которое можно было легко перекрыть одним блоком. Самые ранние ступенчатые своды находятся в погребальной камере пирамиды Снофру в Медуме и в Большой галерее Великой пирамиды (рис. 125). В Среднем царстве такими крышами часто перекрывали мастабы (рис. 116). В Новом царстве по этому принципу сооружали ложные арки, хотя количество ступенчатых сводов в этот период сильно уступает их числу в эпоху Древнего царства. Ложные арки можно увидеть в семи святилищах храма Сети I в Абидосе (рис. 117), в центральном святилище храма XVIII династии в Дейр-эль-Бахри (рис. 118), в храме Рамсеса III в Мединет-Абу и во многих других храмах того периода.
44
Ступенчатые своды, сложенные из кирпича над небольшими гробницами, были известны с самых древних времен.

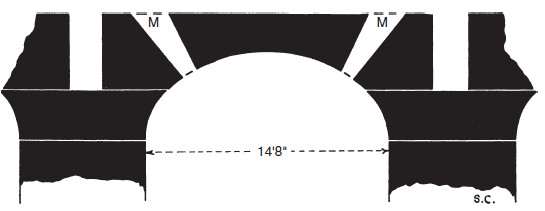

Рис. 117. Ложная арка в святилищах храма Сети I в Абидосе. ММ – световые отверстия в плитах крыши
Древние египтяне, как и их современные потомки, умели строить небольшие кирпичные купола без помощи кружала. Эти купола использовали для перекрытия небольших помещений и печей, а иногда для погребальных шахт, чтобы их не засыпало песком. Купола сооружались в виде колец, причем кирпичи, образующие каждое последующее кольцо, слегка выступали над предыдущими и одновременно наклонялись вперед при помощи черепков и обломков известняка. В момент написания этой главы (в мае 1927 года) экспедицией Венской академии наук, которой руководил доктор Юнкер, была обнаружена небольшая камера с куполообразной крышей эпохи Древнего царства. Однако никаких подробностей об этой находке в печати еще не появилось.
Рис. 118.
Арка, свод которой удерживается замковым камнем, появилась только в саисскую эпоху. Но даже ее нельзя считать истинной аркой, она все еще во многом зависит от ступенчатого свода. В Мединет-Абу есть три небольшие молельни XXV династии с арочными сводами в святилищах. Обе арки в этих святилищах имеют свои особенности. Здания сохранились в превосходном состоянии. Поверх арок располагается крыша, поэтому эти интересные образцы нельзя изучить так подробно, как хотелось бы.

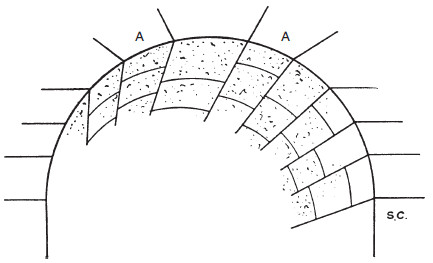

Рис. 119. Арка в восточном святилище молельни XXV династии в Мединет-Абу
Рис. 120. Арка в западном святилище молельни XXV династии в Мединет-Абу
Единственное, что можно сделать, – это определить углы швов, вставив в них лезвие ножа в тех местах, где это позволяет расстояние между камнями. В первой арке (рис. 119) четыре слоя кладки поверх стены имеют выступающие края, и шов между самым верхним слоем и последующими блоками достаточно плоский, чтобы слой А сохранил свое положение, пока вставлялся замковый камень. В двух других арках (рис. 120) только три слоя имеют выступающие края, и самый верхний гораздо выше остальных. Здесь мы не можем определить, вставляли ли оба замковых камня в противоположные кольца кладки одновременно, или они поддерживались на нижнем слое с помощью соединительных выступов, скоб или других приспособлений [45] .
45
Во внутреннем гипостильном зале Луксорского храма имеется арка более позднего времени, в которой два клинчатых камня были скреплены между собой скобами в виде ласточкиных хвостов.

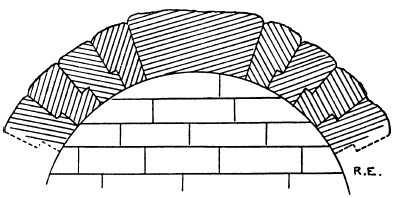

Рис. 121. Арка с соединительными выступами, созданная в эпоху Птолемеев, из гробницы в Ком-Абу-Билло
У арки, снабженной каменными соединительными выступами, где каждый клинчатый камень, за исключением замкового камня, упирается в тот, что лежит под ним, швы имеют весьма необычный вид (рис. 121). Она появилась в эпоху Птолемеев, и образцы такой арки можно увидеть, среди прочих мест, в гробницах Ком-Абу-Билло в Дельте Нила. В этих гробницах, построенных из известняка, арка имеет скорее овальную, чем полукруглую форму с пролетом в 2,13 м. Снаружи клинчатые камни обтесаны довольно грубо, а следы инструментов на своде крыши свидетельствуют о том, что внутренние поверхности гробниц подверглись отделке уже после укладки блоков.

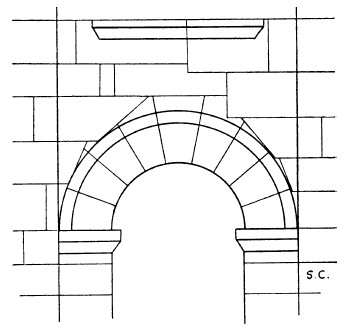

Рис. 122. Триумфальная арка Диоклетиана на острове Филэ
Египетский способ сооружения арок без кружала применялся даже во времена Диоклетиана. В северо-восточной части острова Филэ найдена миниатюрная триумфальная арка классического типа – ширина ее пролета составляет чуть больше 1,22 м, а сбоку пристроены арки поменьше.

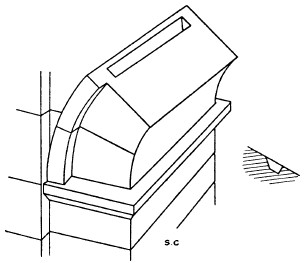

Рис. 123. Клинчатый камень одной из разрушенных арок на триумфальной арке Диоклетиана на острове Филэ
При изучении швов этих арок (рис. 122) становится ясно, что блоки укладывались с необработанными лицевыми поверхностями и обтесывались уже после укладки. Одна из арок частично разрушена, что позволяет изучить ее клинчатые камни. В верхнем шве первого камня был вырезан желобок (рис. 123), в который вставлялся выступ нижней части следующего блока. Это было сделано для того, чтобы тот не соскользнул со своего места. Третий камень прикреплялся ко второму аналогичным образом. Способ соединения четвертых по счету камней можно рассмотреть на внутренней поверхности великолепной арки (рис. 124). На внешних краях швов они имеют небольшие выступы, которые входят в соответствующие углубления в швах третьей пары блоков.
