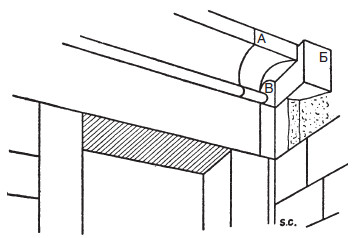

Рис. 128. Дверной проем в храме Сети I в Абидосе. Части А, Б и В высечены из одного блока
В долинном храме Второй пирамиды в Гизе, например, боковые швы между блоками редко совпадают с внутренними углами здания (рис. 127), а в храме Сети I в Абидосе (рис. 128) конец карниза дверной коробки, часть валика и угол боковой стены высечены из одного блока.
Обработку лицевой стороны кладки производили следующими инструментами: кладку из камней твердых пород обрабатывали долеритовыми шарами и кувалдами (фото 64), а также инструментом с тупым концом, вероятно похожим на кирку, а кладку из мягкого камня – долотом, по которому били колотушкой (фото 62), а в более поздние времена – чем-то вроде тесла. Для прочных пород известняка использовали долеритовые шары и кирки, а также долото. И твердые, и мягкие породы камня время от времени сверлили и распиливали (рис. 107). До нас не дошло никаких изображений отделки лицевой поверхности стен, но кое-что можно узнать, изучая
На двух образцах кладки из твердого камня, где поверхность так и осталась необработанной, – в облицовке Третьей пирамиды и на стенах Осирейона – не было найдено ни одной эталонной поверхности. В первом случае каменотесы, без сомнения, намеревались отшлифовать поверхность гранита по образцу законченной облицовки из известняка, расположенной выше, а во втором, поскольку рядом со стеной можно было легко построить леса, обработка могла подождать до тех пор, пока не освободятся строители. Так получилось, что шлифовка стен Осирейона оказалась слишком трудоемкой не только для рабочих Сети I, но и для всех его последователей, а потому так и осталась незавершенной.

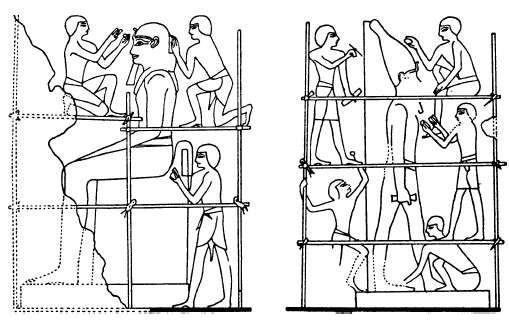

Рис. 129. Использование лесов в эпоху XVIII династии. Изображение из гробницы Рехмира в Фивах
Внешняя сторона стены, окружавшей двор Аменхотепа III в Луксорском храме, на востоке и юго-востоке так и осталась необлицованной (фото 54). С промежутком примерно в 12,2 м на восточном участке стены и в двух местах в ее юго-восточном углу имеются вертикальные эталонные поверхности, проходящие снизу вверх по всей стене. Они не были отшлифованы и, по-видимому, не закончены. Эти поверхности имеют наклон, который должна была принять вся поверхность стены, судя по стене на западной стороне. Эти поверхности могли быть созданы с помощью провешивания – это был первый этап обработки всей поверхности стены. Мы не знаем, почему обтесывание блоков на этом участке стены не было завершено. Неизвестно также, почему на внешних стенах храма с этой стороны очень мало рельефов, созданных в эпоху Аменхотепа III и его предков. В Египте часто встречаются такие незаконченные участки сооружений – особенно гробниц, – и объяснить, почему их отделка не завершена, мы не можем.
Вероятно, во всех сооружениях, за исключением лишь очень высоких – пирамид и пилонов, – шлифовка стен и создание рельефов осуществлялись с помощью лесов, которые были хорошо известны египтянам (рис. 129).
Изучение большого незавершенного пилона в Карнаке помогает понять, как проводилось обтесывание стен. Он был заброшен на той стадии, когда его окружали строительные насыпи, которые с течением времени были растащены крестьянами и разбросаны по полям в качестве удобрения.
Блоки, из которых сложен пилон, имеют разметку, но она сильно отличается от той, что применялась в Средние века и в наше время. Во-первых, поверхность каменного слоя, из которого был вырублен блок, являлась вертикальной – это доказывает лицевая сторона блока. «Разметка» в верхней части блоков гораздо глубже врезается в камень, чем в их нижней части. Более того, верхняя разметка одной линии блоков была сделана уже после того, как блоки были уложены на свое место, поскольку она часто переходит с одного камня на другой. В тех местах, где поверхность линии блоков имеет большую протяженность, можно увидеть, что верхняя линия разметки протягивается строго по прямой, а это, по-видимому, означает, что она была получена путем провешивания, осуществленного на каждом конце башни. С ее помощью рабочие отмечали, какое количество камня надо будет убрать, чтобы получить нужный наклон стены пилона, равный примерно 7 к 1. Иными словами, нет почти никаких сомнений в том, что верхняя разметка на блоках каждого ряда кладки представляет собой эталонную поверхность, под которую позже предполагалось подогнать всю лицевую поверхность пилона. Нижние отметки на блоках, по-видимому, делались еще до укладки. Они были нужны для того, чтобы блоки уложили таким образом, чтобы их нижний край располагался как можно ближе к верхнему краю блока, расположенного под ним. Иными словами, нижняя разметка отмечала эталонные поверхности, с помощью которых можно было правильно установить верхние блоки. Разметка, расположенная между верхними и нижними блоками, однако, везде неизменно совмещается (фото 55, А), а в некоторых местах ее даже сделали заново, чтобы она совпала. Делалась ли разметка боковых швов до укладки блоков, мы не знаем. С соседними блоками она совпадает очень редко, но на одной стороне бокового шва разметка делалась для того, чтобы получить прямую полосу между верхней разметкой своего блока и блока, лежащего под ним. Эта полоса и являлась вертикальной эталонной поверхностью (фото 55, Б).

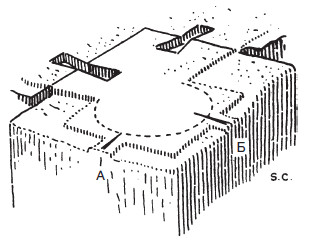

Рис. 130. Один из блоков валика на незаконченном пилоне в Карнаке. На нем видны углубления и отметки каменотесов
Получается, что, когда блоки пилона были уложены, вся кладка оказалась покрытой эталонными поверхностями, с помощью которых вся ее лицевая сторона во время разборки насыпей могла бы быть легко обтесана. А это именно тот способ, о котором мы говорили в главе о пирамидах. Однако шлифовке подверглись только блоки ворот, и вполне возможно, что именно здесь строительные насыпи были убраны в первую очередь, чтобы освободить проход в храм. Почему остальная поверхность пилона осталась необработанной, мы, вероятно, так никогда и не узнаем. В этом храме были также подготовлены для окончательной отделки блоки, из которых предполагалось создать детали валика (рис. 130). Линии разметки, идущие вдоль верхнего слоя кладки, продолжаются на блоке, установленном
Кладка этого пилона имеет еще две особенности. Первой из них являются углубления, которые были сделаны то там, то здесь на грубо обработанной поверхности блоков, причем на одном камне можно встретить до трех углублений сразу. Их положение, а также тот факт, что они имеются не на всех блоках, говорит о том, что их сделали вовсе не для того, чтобы вставлять туда рычаги для подъема блоков. По нашему мнению, каменотесы вкладывали в них свои инструменты, поскольку аналогичные вырубки часто встречаются в каменоломнях Туры и Масары. Другой особенностью является наличие большого количества раствора, который располагается через неравные промежутки на горизонтальных швах блоков (фото 55). При удалении некоторых из них было обнаружено, что камень под ними имеет необычайно ровную поверхность. Зачем это было сделано, мы не знаем. Этот пилон заслуживает очень тщательного изучения, которое наверняка даст очень много ценных сведений.
Рис. 131. Рабочие, обрабатывающие поверхность каменного жертвенника с помощью долеритовых шаров. Изображение из гробницы Рехмира в Фивах. XVIII династия
Западная часть небольшого храма Сети II в Карнаке, по-видимому, ремонтировалась тогда же, когда шло строительство незавершенного пилона, то есть в эпоху XXV династии, и по мере того, как стены пилона росли ввысь, храм скрывался под строительными насыпями (фото 57). Вне всякого сомнения, строители собирались обтесать поверхность отремонтированной стены после удаления этих насыпей, но, по непонятным причинам, так и не сделали этого. Ремонт был произведен очень грубо – камни были уложены совершенно беспорядочно. Многие из них имеют «разметку», аналогичную той, что мы видим на пилоне, а нижние швы, в большинстве своем, располагаются горизонтально.
Рис. 132. Рабочие, шлифующие поверхность статуи сфинкса и работающие с помощью долота. Изображение из гробницы Рехмира в Фивах, XVIII династия
Когда вся поверхность стены оказывалась выровненной, ее, вероятно, обрабатывали шлифовальными камнями. Ученые часто находят крупные куски твердого песчаника с плоской поверхностью, которые, скорее всего, и использовались для шлифовки. Для твердых пород применялся абразивный порошок в той или иной форме в сочетании с камнями. В гробнице Рехмира в Фивах на стенах имеются два изображения, где показан процесс обтесывания и полировки, скорее всего, монументов из твердого камня. На первом (рис. 131) три человека обрабатывают поверхность каменного жертвенника с помощью долеритовых шаров, а их начальник с палкой в руке, по-видимому, спрашивает их, почему они работают так медленно. На втором рисунке (рис. 132) рабочий старается отколоть как можно больше породы от короны со змеей на голове сфинкса, используя для этого кусок камня – вероятно, тоже долерита, – наконечник которого выполнен в форме долота. Такой наконечник позволял выбирать камень из углов. Спину сфинкса рабочий обрабатывает с помощью шлифовального камня, а его товарищ стоит рядом со щеткой и чашей с абразивным порошком, которым он собирается посыпать поверхность статуи. До нас дошли шлифовальные камни из гранита, базальта, кварцита и песчаника (фото 64). После того как стены здания были отшлифованы, работа архитекторов заканчивалась и наступала очередь художников. Если стену надо было покрыть рельефами, то ее поверхность сначала расчерчивали квадратами, что делалось обычно красной краской. Для этого смачивали в охре веревку и прикладывали к стене. Эти квадраты не только давали вертикали и горизонтали и позволяли правильно разместить и сделать прямыми надписи, но и помогали художникам нарисовать фигуры с соблюдением всех необходимых пропорций, которые в различные эпохи довольно строго фиксировались (рис. 133 и 134).

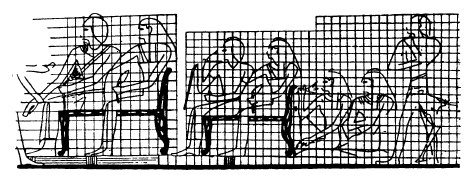

Рис. 133. Разметка для нанесения изображения в гробнице вельможи по имени Уах (№ 22) в Фивах
После этого художник делал набросок изображения и надписей, а затем он сам или другой художник обводили их по контуру. На этой и других стадиях работ часто вносились исправления, которые делал, вероятно, главный художник. Скульптор начинал грубо обрабатывать стену, углубляясь в поверхность камня на 0,3 см, так, чтобы будущие рельефы слегка выступали над поверхностью стены. На этом этапе они представляли собой заключенные в прямоугольники наброски. Затем за дело принимался главный скульптор – он по контурам высекал фигуры, прорабатывал руки, ноги и лица, а в лучших образцах и иероглифы. Затем поверх изображения наносили слой штукатурки – смеси мела и клея – вероятно, с помощью кисти, а потом покрывали слоем побелки. После этого рельеф был готов для раскрашивания. Выписывая мелкие детали сцен и надписей, художник не всегда следовал контурам скульптора, но в целом работа художников Древнего Египта отличается замечательной тонкостью и гладкостью.

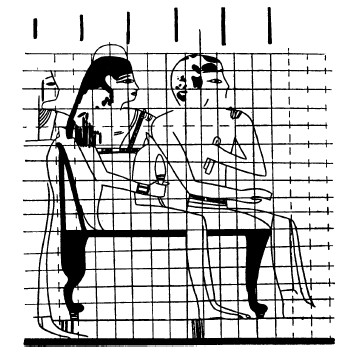

Рис. 134. Разметка, которая помогала соблюсти пропорции рисунка, из гробницы Тати в Фивах
Мы очень благодарны мистеру А. Лукасу, бывшему директору Химического департамента, за то, что он предоставил нам описание составов древних красок:
«Большинство египетских красителей представляло собой мелко истолченные природные минералы.
Белая краска обычно представляла собой карбонат кальция, а иногда – сульфат кальция.
