Термический класс, как и термомеханический, тоже богат сложными промышленными видами. Так, при электрошлаковой сварке источником теплоты служит специальный флюс, разогревающийся проходящим через него электрическим током и при этом расплавляющий кромки свариваемых деталей и присадочную проволоку. Экзотермическая (термитная) сварка для нагрева металла использует расплавленный термит – порошкообразную смесь металлического алюминия или магния и железной окалины. Для плазменной сварки источником теплоты является плазменная струя, получаемая при ионизации рабочего газа в промежутке между электродами, одним из которых может быть само свариваемое изделие. Электронно-лучевая сварка ведется в вакуумных
В то же время именно к этому классу относятся газосварка и дуговая электросварка, чаще всего применяемые в быту и мелкосерийном производстве. Они и будут рассмотрены в данной книге наиболее подробно.
Электродуговая сварка
С применением электродуговой сварки в настоящее время осуществляется примерно 65 % сварочных работ. Источником теплоты служит сварочная дуга – мощный электрический разряд в ионизированной среде, возникающий между торцом электрода и свариваемым изделием. Температура в столбе сварочной дуги колеблется от 5000 до 12 000 К и зависит только от состава газовой среды дуги. Это тепло нагревает торец электрода и оплавляет свариваемые поверхности. В процессе остывания и кристаллизации расплава образуется сварное соединение.
Электродуговая сварка имеет собственные подвиды.
Сварка неплавящимся электродом [3] . В качестве электрода используется стержень из графита или вольфрама, температура плавления которых выше температуры сварочной дуги. Сварка чаще всего происходит в среде защитного газа (аргон, гелий, азот и их смеси) для защиты шва и электрода от влияния атмосферы и устойчивого горения дуги. Сварку можно проводить как с присадочным материалом, так и без него.
3
В англоязычной литературе этот вид сварки известен как gas tungsten arc welding (GTA welding, GTAW) или tungsten inert gas welding (TIG welding, TIGW), в немецкоязычной литературе – wolfram-inertgasschweissen (WIG).
Полуавтоматическая сварка проволокой в защитных газах [4] . Электродом здесь служит металлическая проволока, к которой через токопроводящий наконечник подводится ток, а электрическая дуга расплавляет проволоку. Для обеспечения постоянной длины дуги проволока подается автоматически. Вместе с электродной проволокой из сварочной горелки подаются защитные газы (аргон, гелий, углекислый газ и их смеси). Полуавтоматическую сварку можно вести и без газа, применяя самозащитную порошковую проволоку.
4
В англоязычной иностранной литературе именуется gas metal arc welding (GMA welding, GMAW), в немецкоязычной литературе – metallschutzgasschweissen (MSG). Разделяют сварку в атмосфере инертного газа (metal inert gas, MIG) и в атмосфере активного газа (metal active gas, MAG).
Ручная дуговая сварка [5] . Для сварки используют проволочный электрод с нанесенным на его поверхность покрытием (обмазкой). При плавлении обмазки образуется защитный слой, отделяющий зону сварки от атмосферных газов (азота, кислорода) и способствующий легированию шва, повышению стабильности горения дуги, удалению неметаллических включений из металла шва, формированию шва и т. д.
Сварка под флюсом [6] . В этом случае конец электрода в виде металлической проволоки или стержня подается под слой флюса. Горение дуги происходит в газовом пузыре, находящемся между металлом и слоем флюса, благодаря чему улучшается защита металла от вредного воздействия атмосферы и увеличивается глубина проплавления металла.
5
В
6
Международное обозначение – SAW (Submerged Arc Welding).
Газопламенная сварка
Источником теплоты является газовый факел, образующийся при сгорании смеси кислорода и горючего газа. В качестве последнего применяют ацетилен, водород, пропан-бутановую смесь, пары керосина, бензина, природный, светильный, нефтяной, коксовый и другие газы. В последнее время получил распространение сжиженный газ МАФ (метилацетилен-алленовая фракция), который обеспечивает хорошую скорость сварки и высокое качество сварочного шва, но требует применения особой присадочной проволоки с повышенным содержанием марганца и кремния. Тепло, выделяющееся при горении смеси, расплавляет свариваемые поверхности и присадочный материал с образованием сварочной ванны.
Физико-химическая сущность сварки металлов
Итак, для соединения двух металлов в единое целое необходимо сократить расстояние между их атомами настолько, чтобы активизировались силы взаимного притяжения и установилось равновесие между силами притяжения и отталкивания. Чтобы придать соединяемым атомам соответствующее смещение, извне необходимо сообщить энергию, которую называют энергией активации. Ее при сварке вводят путем нагрева (термическая активация) или пластического деформирования (механическая активация). По признаку применяемого вида активации в момент образования межатомных связей в неразъемном соединении различают два вида сварки: сварку плавлением и сварку давлением (рис. 1).

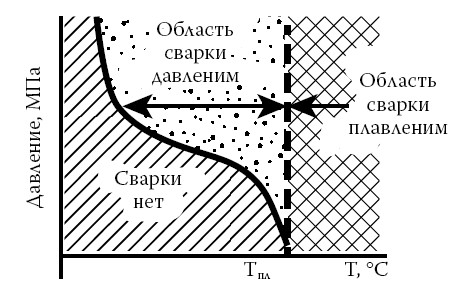

Рис. 1. Схемы возможных областей сварки давлением и плавлением в зависимости от температуры (Т) и давления (Р)
Сварка давлением
Сущность сварки давлением состоит в пластическом деформировании металла по кромкам свариваемых частей под статической или ударной нагрузкой. Для ускорения процесса обычно выполняют местный нагрев деталей. Благодаря пластической деформации у кромок свариваемых деталей разрушаются окисные пленки и поверхности сближаются до расстояний возникновения межатомных связей. Зона, где образовались межатомные связи соединяемых частей при сварке давлением, называется зоной соединения.
Характер процесса сварки давлением с нагревом может быть и другим. Например, при стыковой контактной сварке оплавлением свариваемые кромки первоначально оплавляются, а затем пластически деформируются. При этом часть пластически деформированного металла совместно с некоторыми загрязнениями выдавливаются наружу, образуя грат. На рис. 1 видно, что с увеличением температуры нагрева металла для сварки давлением требуются меньшие усилия.
Сварка плавлением
Сущность сварки плавлением состоит в том, что при температурах выше Тпл жидкий металл одной оплавленной кромки самопроизвольно соединяется и в какой-то мере перемешивается с жидким металлом второй оплавленной кромки. Так создается общий объем жидкого металла, который называется сварочной ванной. Зачастую сварочная ванна получается смешиванием основного и присадочного металла, вносимого непосредственно в зону сварки электродом, сварочной проволокой и т. д.
Плавление основного и присадочного материалов в процессе сварки происходит под действием концентрированной энергии, вызванной сварочной дугой, пламенем горелки или каким-либо другим способом. Энергия теплового источника расходуется на нагрев металла детали, плавление присадочного материала, защитного флюса и на тепловые потери.
