Силы поверхностного натяжения формируют каплю на конце электрода и направлены внутрь нее. В отрыве и переносе капли участвуют электродинамические силы и давление газовых потоков. И чем больше сила тока, тем больше эти силы и тем меньшими по размеру будут капли расплавленного металла. При этом происходит электрический взрыв перемычки, образованной между отделяющейся каплей и торцом электрода. Этот взрыв сопровождается выбросом части металла за пределы сварочной ванны, так называемым разбрызгиванием, когда сварочный процесс сопровождается фонтаном искр.

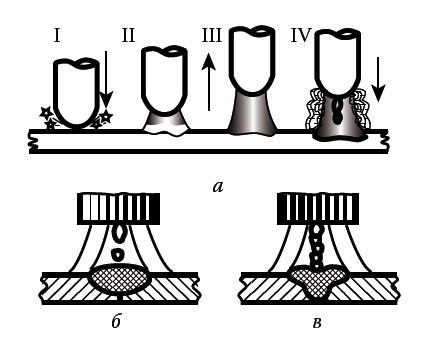

Рис. 6.
а – метод короткого замыкания (I – короткое замыкание; II – образование прослойки из жидкого металла; III – образование шейки; IV – возникновение дуги и образование газового облака вокруг столба дуги); б – капельный метод; в – струйный метод
Основной металл плавится под воздействием сконцентрированного в активном пятне тепла, возникающего под воздействием дуги. Электромагнитные силы, вызывающие осевое давление плазменного потока на сварочную ванну, будут пропорциональны квадрату тока, создающего дугу. Поэтому, меняя силу тока электрической дуги, меняют и размеры сварочной ванны в зависимости от толщины свариваемых деталей.
Магнитное дутье
При прохождении электрического тока по элементам сварочной цепи, в том числе по свариваемому изделию, создается магнитное поле, напряженность которого зависит от силы сварочного тока. Газовый столб электрической дуги можно рассматривать как гибкий проводник электрического тока, подверженный воздействию результирующего магнитного поля, которое образуется в сварочном контуре.
Нормальная дуга бывает при симметричном относительно нее подводе тока (рис. 7, а). В этом случае собственное круговое магнитное поле тока оказывает равномерное воздействие на столб дуги.
При несимметричном относительно дуги подводе тока к изделию вследствие сгущения силовых линий кругового магнитного поля со стороны токопровода происходит отклонение дуги от оси электрода в поперечном или продольном направлении.
По внешним признакам это подобно смещению факела открытого пламени при сильных воздушных потоках. При этом затрудняется и сам процесс сварки, нарушается стабильность горения дуги. Такое явление называют магнитным дутьем (рис. 7, б – в).
Массивные сварные изделия (ферромагнитные массы) имеют большую магнитную проницаемость, чем воздух. Поскольку магнитные силовые линии всегда стремятся пройти по среде с меньшим сопротивлением, дуговой разряд, расположенный ближе к ферромагнитной массе, всегда отклоняется в ее сторону (рис. 7, г).
Влияние магнитных полей и ферромагнитных масс можно устранить путем изменения места токоподвода, угла наклона электрода, размещением у места сварки компенсирующих ферромагнитных масс, заменой постоянного сварочного тока переменным или использованием инверторных источников питания.
На столб сварочной дуги действует также несимметричное магнитное поле, которое образует ток, протекающий в изделии; столб дуги при этом будет отклоняться в сторону, противоположную токоподводу.
Отклонение
На величину отклонения дуги влияет также угол наклона электрода, поэтому для его уменьшения электрод наклоняют в сторону отклонения дуги, а также уменьшают длину дуги.
Нередко при сварке наблюдается блуждание дуги – беспорядочное перемещение сварочной дуги по изделию, обусловливаемое влиянием загрязнения металла, потоков воздуха и магнитных полей. Особенно часто это наблюдается при сварке угольным электродом. Блуждание дуги ухудшает процесс формирования шва, поэтому для его устранения иногда используют постоянное продольное магнитное поле, создаваемое соленоидом, расположенным вокруг электрода.

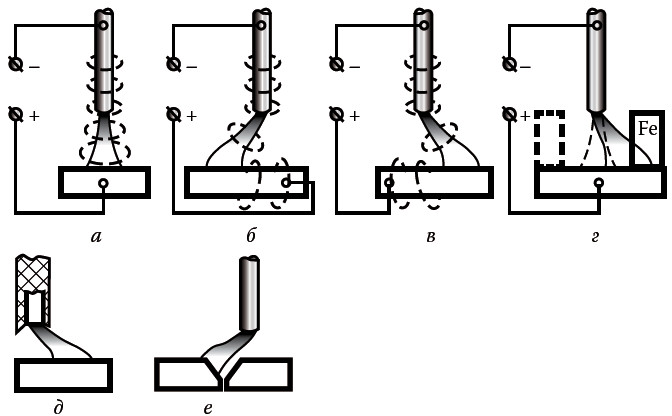

Рис. 7. Магнитное дутье:
а – нормальное положение; б – отклонение влево; в – отклонение вправо; г – действие ферромагнитной массы (пунктиром показана компенсирующая масса); д – несимметричность обмазки («козыряние» электрода); е – химическая неоднородность свариваемой стали
Образование сварочной ванны
Процесс формирования сварочной ванны, происходящий под действием силы тяжести расплавленного металла Pm, давления сварочной дуги Рd и сил поверхностного натяжения Рn представлен на рис. 8.

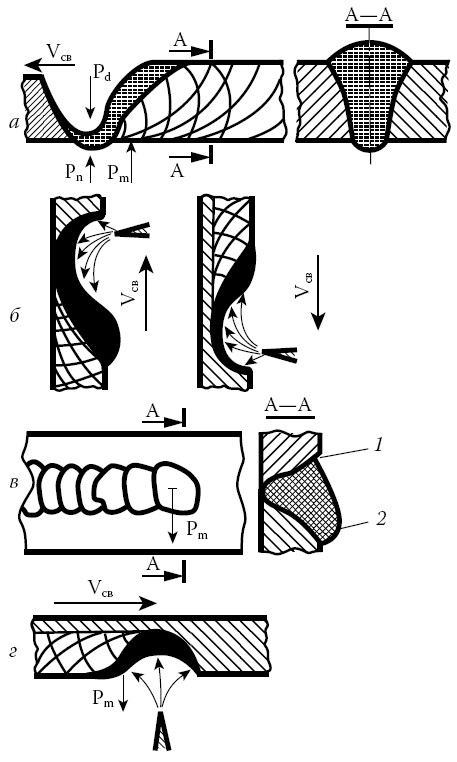

Рис. 8. Силы, действующие в сварочной ванне и формирование шва:
а – нижнее положение; б – вертикальное; в – горизонтальное; г – потолочное; Vсв – направление сварки; 1 – подрез; 2 – наплыв
Распределение этих сил во многом зависит от расположения сварочного шва в пространстве. При нижнем расположении шва и при сквозном проплавлении жидкий металл удерживается в ванне силами поверхностного натяжения, которые уравновешивают силу тяжести Рm и давление, оказываемое на ванну источником теплоты Рd, т. е.Рn= Рm+Рd. Если это равновесие сил нарушается, то может произойти разрыв поверхностного слоя и металл вытечет из ванны, образуя прожог.
В реальных условиях, когда сварочная ванна перемещается вдоль шва, могут возникать дополнительные силы гидродинамического характера, перемещающие расплавленный металл в хвостовую часть ванны. Для того чтобы уравновесить все эти силы, удерживающие жидкий металл в объеме ванны, приходится принимать дополнительные меры: сварку на подкладках или других удерживающих приспособлениях. Особенно велико значение таких мер при вертикальном и потолочном расположении шва.
Формирование вертикального шва может происходить по двум направлениям – снизу вверх и сверху вниз. Когда шов формируют снизу вверх, т. е. сварка выполняется на подъем, жидкий металл удерживается в ванне только силами поверхностного натяжения, а при сварке сверху вниз к этим силам добавляется давление дуги.
