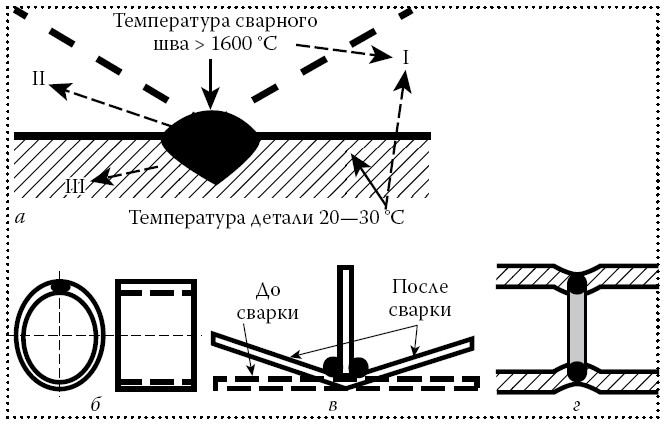

Рис. 4. Деформации при сварке:
а – причины деформаций (I – температурная деформация из-за разности температур сварного шва и детали; II – усадка сварного шва при кристаллизации; III – усадка в результате фазовых превращений); б – искривление продольной оси из-за продольного сварного шва или газового реза; в – деформация грибовидной формы из-за усадки сварочного шва; г – усадка трубы от кольцевого сварного шва
Усадка металла, происходящая вследствие уменьшения объема жидкого металла при затвердевании, является
Фазовые превращения при охлаждении нагретого при сварке металла также сопровождаются относительно небольшим изменением его объема. У сталей это изменение составляет примерно 1 % объема, что также приводит к образованию внутренних напряжений.
Полностью избежать деформаций при сварке не удается, но уменьшить их до приемлемых значений можно правильным выбором вида сварки и технологии ее осуществления. Например, электродуговая сварка, при которой изделие получает сосредоточенный нагрев, вызывает коробления меньше, чем сварка газовым пламенем, при которой нагревается значительный участок детали. Деформации при сварке плавлением больше, чем при сварке давлением.
Незначительного снижения коробления достигают, отводя тепло со свариваемого участка путем подкладывания медной пластинки с обратной стороны шва, прикладывания вокруг шва асбеста, смоченного водой, и т. п.
Коробление можно уменьшить и путем уравновешивания образовавшихся деформаций. Места соединения деталей разбивают на участки, сварка которых ведется в таком порядке, чтобы деформации, получаемые при сварке на отдельных участках, были равны по величине и противоположны по направлению. Например, при сварке двутавровой балки из трех частей можно применять очередность сварки отдельных участков, показанную на рис. 5, а.

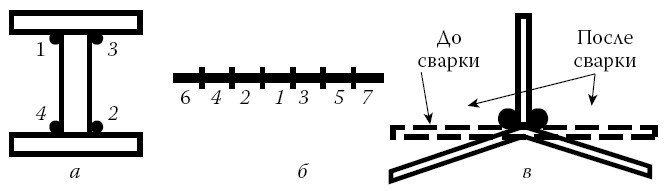

Рис. 5. Снижение деформаций изделий:
а – изменением порядка сварки; б – обратноступенчатой вразброс сваркой; в – обратным изгибом деталей перед сваркой
Значительного снижения деформации достигают способом «обратноступенчатой» сварки. При этом способе кромки соединяемых деталей сваривают в последовательности, показанной на рис. 5, б. Коробление изделия в данном случае получается значительно меньше, так как деформации коротких швов не могут приводить к значительной деформации всего изделия.
Уменьшить коробление свариваемых изделий можно также способом «обратных деформаций». В этом случае соединяемые детали предварительно отгибают в сторону, обратную сварочным деформациям (рис. 5, в). Тогда в процессе сварки они, деформируясь, обретают требуемую или очень близкую к требуемой форму.
Широко применяется также способ жесткого закрепления свариваемых деталей при помощи различных приспособлений или путем прихватки, т. е. предварительной сварки кромок в нескольких точках по длине сварки.
На 85–90 % остаточные напряжения при сварке снижаются при высоком отпуске сварных конструкций – нагреве до 550–680 °C и постепенном охлаждении на воздухе. При местном отпуске нагревается часть конструкции около сварного соединения; после остывания остаточные напряжения сохранятся, но будут меньшими по величине. Иногда проводят поэлементный отпуск отдельных сборочных элементов и только после этого – окончательную сборку конструкции.
Снижение деформаций происходит при проковке металла после сварки по горячему металлу или после полного остывания детали. Газовым пламенем или другими способами после сварки иногда проводят местный нагрев тех зон, последующая усадка которых также уменьшает деформации изделия.
Особенности физических процессов при дуговой сварке
Дуговая сварка протекает при взаимодействии различных сил и внешних факторов. В отличие от горновой (кузнечной) и газовой сварки, здесь важное значение имеют электромагнитные силы, которые следует знать и учитывать для того, чтобы соединение было выполнено качественно.
Свойства сварочной дуги
Для ручной дуговой сварки используют сварочную дугу прямого действия, когда дуга горит между электродом и изделием. Существуют также многоэлектродные дуги, которые применяют в промышленности и при высокотехнологических способах сварки.
По роду тока различают дуги, питаемые переменным и постоянным током. Вследствие того, что мгновенные значения переменного тока переходят через нуль 100 раз в секунду, с той же частотой меняет свое положение и катодное пятно, являющееся источником свободных электронов. Ионизация дугового промежутка в этом случае менее стабильна, а сварочная дуга менее устойчива по сравнению с дугой постоянного тока. Поэтому для этого вида дуги используют специальные электроды с соответствующим покрытием, которое стабилизирует дугу при пропадании тока. [9]
9
Напряжение холостого хода источника сварочного тока – напряжение на его зажимах при отсутствии дуги.
Во время применения постоянного тока различают сварку на прямой и обратной полярности. В первом случае электрод подключают к отрицательному полюсу (он служит катодом), а изделие – к положительному полюсу (оно служит анодом), т. е. ток идет от электрода к нагреваемому металлу. Во втором случае электрод (анод) подключают к положительному полюсу, а изделие (катод) – к отрицательному. Свободные электроны движутся от свариваемого металла через электрод, что ведет к сильному нагреву последнего. При одних и тех же параметрах источника сварочного тока температура на поверхности свариваемого металла при обратной полярности будет ниже, и этот эффект широко используют при сварке тонкой или высоколегированной стали.
Сварочный электрод плавится за счет тепла, сконцентрированного на его конце в приэлектродной области дуги. Количество тепла, выделяемого в этой области, напрямую зависит от силы тока и электрического сопротивления промежутка, образовавшегося между электродом и основным металлом. И чем больше вылет электрода, тем больше его сопротивление, а значит, тем больше выделяется тепла. Нагреваясь до температуры 2300–2500 °C, конец электрода плавится, а образовавшиеся при этом капли металла переносятся через дуговое пространство и попадают в сварочную ванну. Этому процессу способствуют электростатические и электродинамические силы, поверхностное натяжение, тяжесть металлической капли, давление газового потока, реактивное давление паров металла и т. д. Все эти силы, взаимодействуя между собой, формируют характер капельного переноса, который может быть крупнокапельным, мелкокапельным и струйным (рис. 6). Крупнокапельный перенос металла характерен для ручной дуговой сварки, мелкокапельный – для сварки под флюсом или в среде углекислого газа, а струйный – для сварки в среде аргона.
