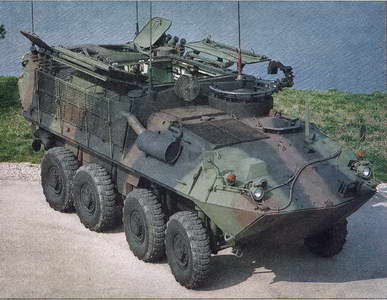

Разведывательная машина Coyote
БТР Bison
БТР ОТ-64С(1)SKOT-2A (бывшая Чехословакия)
Лобовые бронелисты установлены под большими углами наклона. На нижнем
Экипаж 2-+10
Колесная формула 8x8
Вооружение 7,62-мм пулемет, 14,5-мм пулемет
Боекомплект 450x14,5-мм, 2000x7,62-мм
Длина 7,44 м
Ширина 2,55 м
Высота по корпусу 2,06 м
Высота по башне 0,2 м
Клиренс 0,46 м
Колесная база 1,3+2,15+1,3 м
Боевая масса 14500 кг
Неснаряженная масса 12800 кг
Удельная мощность 12,41 л.с./т
Двигатель Tatra 928 18 V-8, дизель с ВО, мощностью 180 л.с. при 2000 об./мин
Макс, скорость:
по шоссе 94,4 км/ч
по воде 9 км/ч
Запас хода 710 км
Запас топлива 330 л
Преодолеваемые препятствия:
– брод плавает
– стенка 0,5 м
– ров 2 м
– подъем 60%
– боковой уклон 30%
Толщина брони башня до 14 мм,
корпус до 10 мм
Тип брони стальная
Система РХБЗ есть
ПНВ ИК, у водителя
Машина разрабатывалась совместно Чехословакией и Польшей с 1959 г., первые серийные машины построены в 1964 г. Машина использовалась в этих странах вместо советского БТР-60 (8x8). Чехословацкая фирма Tatra строила шасси, а польская FSC/Lubin – бронекорпус. Машина (в Польше проходила под обозначением SKОT) плавающая, на плаву приводится в движение кормовыми водометами. Перед форсированием водной преграды поднимается волноотражательный щиток и включаются насосы. В комплект стандартного оборудования входят гидроусилитель руля на две передние оси, система регулирования давления в шинах.
ОТ-64 (SKОT) – базовая машина, вооруженная 7,62-мм пулеметом (Польша) или без вооружения (Чехословакия). Некоторые вооружены 2 ПТУР Sagger. ОТ-64В (SKОT-2) состоит на вооружении Польши. Шкворень с 7,62-мм пулеметом или 12,7-мм пулеметом с бронезащитой.
ОТ-64С(1) (SKОT-2A) имеет такую же полноповоротную вручную башню, что и советские БРДМ-2, БТР-60ПБ, БТР-70. Вооружен 14,5-мм пулеметом КПВТ и 7,62-мм пулеметом ПКТ.угол возвышения которых от -4° до +29°.
ОТ-64С(2) (SKОT-2AP) состоит на вооружении Польши. Схож с машиной ОТ-64В (SKОT-2), но имеет новую башню с возможностью увеличить угол возвышения до +89,5°. Данная башня также устанавливается на ОТ-62С. Некоторые машины вооружены 2 ПТУР Sagger, устанавливаемыми по бортам башни.
ОТ-64С(1) с башней ОТ-62В состоят на вооружении армии Марокко. Местная модификация. Ремонтная машина DPT-64 – модификация ОТ-64. КШМ ОT-64R-2M.
ОT-64R-3MT или ОT-64R-4MT – машины связи.
ОТ-93 – это SKОT с новой башней, оснащенной 7,62-мм пулеметом. Ремонтная машина WPT.
Другие версии включают подвозчик боеприпасов для артиллерии, минный заградитель, ремонтную машину (ОТ-64 R-3Z, ОТ-64 R-4, ОТ-64 R-6). Все состоят на вооружении Польши.
Производство
Государственные заводы Польши и Чехословакии.
ОТ-62С1 (SKОT-2A)
ОТ-62 (SKOT)
ОТ-64С1 (SKОT-2A)
БРДМ Spahpanzer Luchs (Германия)
Лобовой бронелист установлен под большим углом наклона. Крыша горизонтальная, в ее центре установлена башня. Командирская башенка расположена в ее правой части. Кормовой лист установлен под наклоном, в нем установлены водометные движители. Левый борт имеет открывающуюся вперед дверь между второй и третьей осью.
Экипаж 4
Колесная формула 8x8
Вооружение 20-мм пушка, 7,62-мм пулемет, 8 ГПД
Боекомплект 365х20-мм,
100х7,62-мм
Длина 7,743 м
Ширина 2,98 м
Высота по корпусу 2,125 м
Высота по пулемету 2,905 м
Клиренс no оси 0,58 м
Клиренс по корпусу 0,44 м
Колесная база 1,4+2,356+1,4 м
Боевая масса 20000 кг
Удельная мощность 20 л.с./т
Двигатель Daimler-Benz ОМ 403 А 10-цилиндровый 4-тактный, многотопливный, мощностью 390 л.с. при 2500 об./мин
Макс, скорость:
по шоссе 90 км/ч
по воде 9 км/ч
Запас хода 730 км
Запас топлива 500 л
Преодолеваемые препятствия:
– брод плавает
– стенка 1 м
– ров 2,4 м
– подъем 60%
– боковой уклон 40
Тип брони стальная
Система РХБЗ есть
ПНВ пассивные, у водителя, командира, стрелка
Машина разработана компанией Daimler-Benz специально для тендера, объявленного армией Западной Германии. Прототип построен в середине 60-х гг., первые серийные машины под названием Spahpanzer Luchs – в 1975 г. Бронекорпус обеспечивает защиту экипажа от пуль. Всего компанией Rheinstahl Wehrtechnik (в настоящее время Henschel Wehrtechnik) было построено ВС 408 единиц. Производство завершено в начале 1978 г. Место водителя расположено впереди слева, двухместная башня – в центре, МТО – в корме справа. Слева лицом к корме сидит второй водитель, он же радист. Для десанта предусмотрены скамьи по бортам, для входа/выхода – люки в крыше, двери в бортах и двойная дверь в корме. На крыше устанавливается полноповоротная башня. Угол возвышения основного вооружения от -15° до +69°. Слева, над люком командира, установлен шкворень с 7,62-мм пулеметом. Машина плавающая, на плаву приводится в движение кормовыми водометами.
