Танки и боевые машины

Фосс Кристофер Ф.

Места водителя и командира находятся впереди, одноместная башня – в центре. Для входа/выхода десанта предусмотрена дверь-аппарель в каждом борту. На крыше устанавливается полноповоротная башня с 14,5-мм пулеметом КПВТ, сохранен 7,62-мм СП. Угол возвышения основного вооружения увеличен до +60°, что позволяет вести борьбу с дозвуковыми самолетами и вертолетами. Машина плавающая, на плаву приводится в движение кормовым водометом.

В комплект стандартного оборудования входят: система РХБЗ, ИК ПНВ у водителя и командира, гидроусилитель руля на две передние оси, система регулирования давления в шинах, носовая лебедка.

МОДИФИКАЦИИ

БТР-80

М1989/1 – КШМ, оборудованная дополнительной аппаратурой связи.

2С23 – 120-мм САУ (см. раздел «Самоходные орудия» настоящего справочника). РХМ-4 – машина РХБР. БРЭМ-К – ремонтно-эвакуационная машина. БММ – санитарная машина. Грузовая машина.

Кроме того, на БТР-80 ставился боевой модуль «Кливер» и еще одна модель башни с установленной снаружи 30-мм пушкой и 7,62-мм пулеметом (БТР-80А).

СОСТОЯНИЕ

Производство продолжается. Состоит на вооружении Афганистана, Армении, Азербайджана, Бангладеша, Беларуси, Эстонии, Финляндии, Грузии, Венгрии, Казахстана, Южной Кореи, Молдовы, России, Таджикистана, Турции, Туркменистана, Украины, Узбекистана.

КОМПАНИЯ-ПРОИЗВОДИТЕЛЬ

Арзамасский машиностроительный завод.

БТР-80

БТР-80 А с боевым модулем «Кливер»

БТР-80

Самоходная 120-мм пушка-миномет 2С23 (Россия)

ОСНОВНЫЕ ОТЛИЧИЯ

Лобовые бронелисты корпуса установлены под большими углами наклона. Место водителя находится впереди. Крыша горизонтальная, в ее центре расположена башня со 120-мм пушкой, по бортам которой установлено по 3 ГПД. '

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж 4

Колесная формула 8x8

Вооружение 120-мм миномет, 7,62-мм пулемет,ГПД

Боекомплект 30х120-мм, 500x7,62-мм

Длина 7,4 м

Ширина 2,9 м

Высота 2,495 м

Клиренс 0,475 м

Боевая масса 14500 кг

Удельная мощность 17,93 л.с./т

Двигатель 4-тактный V-8 дизель с ЖО, мощностью 260 л.с.

Максимальная скорость:

по шоссе 80 км/ч

по воде 10 км/ч

Запас хода 500 км

Запас топли в а 290 л

Преодолеваемые препятствия:

– брод плавает

– стенка 0,5 м

– ров 2 м

– подъем 60%

– боковой уклон 30%

Толщина брони 15 мм

Тип брони стальная

Система РХБЗ есть

ПНВ ИК, у водителя

РАЗРАБОТКА

Машина разработана на шасси БТР-80, с которого

убраны амбразуры с приборами наблюдения, двери-аппарели и люки в крыше. Данная система получила название «НОНА-СВК» по названию орудия, представляющего собой 120-мм миномет, заряжаемый с казенной части «НОНА-К». Гусеничная версия 2С9 данной системы носит название «НОНА-С». На крыше устанавливается башня со 120-мм заряжаемым с казенной части минометом, который стреляет различными боеприпасами на расстояние до 8850 м (реактивными снарядами – до 12850 м). Кроме боеприпасов российского производства, он может стрелять также 120-мм минометными выстрелами TDA производства Франции. Угол возвышения основного вооружения от -4° до +80°, горизонтального поворота башни – +/-35°.

Машина плавающая, на плаву приводится в движение кормовыми водометами. Перед форсированием водной преграды поднимается волноотражательный щиток.

МОДИФИКАЦИИ

Модификаций данной системы нет, но на некоторых машинах на корпусе и башне устанавливались экраны.

СОСТОЯНИЕ

Производство продолжается. Состоит на вооружении России и КНР.

КОМПАНИЯ-ПРОИЗВОДИТЕЛЬ

Государственные заводы России.

Самоходный 120-мм миномет 2С23

Самоходный 120-мм миномет 2С23 с термоэкранами

Самоходный 120-мм миномет 2С23 с термоэкранами

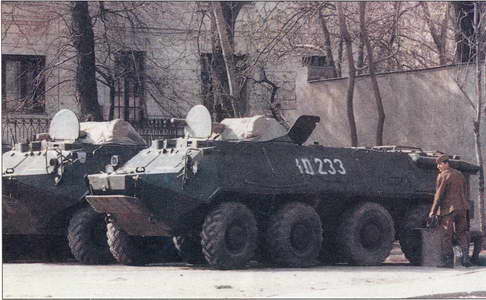

БТР-70 (Россия)

ОСНОВНЫЕ ОТЛИЧИЯ

Лобовые бронелисты установлены под большими углами наклона. Места водителя и командира расположены впереди.

Командирский люк несколько выдается из корпуса, над второй осью на крыше установлена башня. В кормовой части корпуса установлен водометный движитель, закрытый двумя заслонками.

Борта установлены под наклоном, имеют по открывающейся вперед двери между второй и третьей осью.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж 2+9

Колесная формула 8x8…

Вооружение 7,62-мм и, 14,5-мм СП

Боекомплект 500x14,5-мм, 2000x7,62-мм

Длина 7,535 м

Ширина 2,8 м

Высота по башне 2,235 м

Клиренс 0,475 м

Колесная база 4,4 м

Боевая масса 11500 кг

Удельная мощность 20,86 л.с./т

Двигатель 2 6-цилиндровых бензиновых двигателя мощностью по 120 л.с.

Макс, скорость:

по шоссе 80 км/ч

по 8оде 10 км/ч

Запас хода 600 км

Запас топлива 350 л

Преодолеваемые препятствия:

– брод плавает

– стенка 0,5 м

– ров 2 м

– подъем 60%
