YW 531 – плавающая машина; на воде приводится в движение гусеницами; перед форсированием водных преград в носовой части устанавливается волноотражательный щиток и включаются компрессоры.
БМП YW 309 с башней машины WZ 501 (китайский вариант российской БМП-1).
КШМ 85 сход с базовой машиной; оборудована дополнительной аппаратурой связи.
Санитарная машина WZ 751 имеет более высокую крышу в кормовой части.
Модификация 85-82-мм самоходный миномет. Модификация 85-120-мм самоходный миномет. 122-мм
БРЭМ модификации 85 оборудована гидравлическим краном. БИМ модификации 85 с более высокой крышей.
Производство продолжается. Состоит на вооружении армий КНР, Бирмы и Таиланда (YW 531 Н с американским 12,7-мм пулеметом М2).
Государственные заводы Китайской Народной Республики.

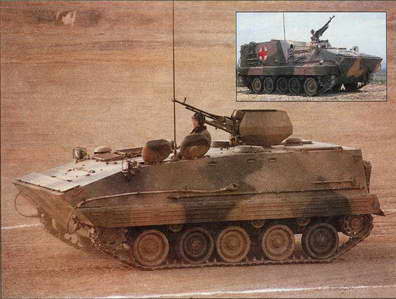

БТР YW 531 Н
Вставка: Машина WZ 751
БТР YW 531 С (КНР)
Лобовой броневой лист установлен со значительным наклоном; крыша – горизонтальная; в вертикальной кормовой части находится широкая дверь, открывающаяся в правую сторону. Борта установлены с наклоном внутрь; место механика-водителя – слева в передней части; одиночный люк – там же справа; решетки радиатора расположены в крыше справа; овальный люк – в крыше над задней частью десантного отделения.
Подвеска состоит из пяти катков, ведущего колеса спереди, натяжного колеса сзади. Под- держивающие катки отсутствуют. Верхняя часть гусениц прикрыта защитным металлическим экраном.
Экипаж 2+13
Вооружение 12,7-мм пулемет
Боекомплект 1120x12,7-мм
Длина 5,476 м
Ширина 2,978 м
Высота с пулеметом 2,58 м
Высота по корпусу 1,887 м
Клиренс 0,45 м
Боев а я масса 12600 кг
Удельная мощность 25,39 л.с./т
Давление на поверхность 0,57 кг/см #178;
Двигатель 4-тактный V-образный 8-цилиндровый дизель с ТН BF8L413F, мощностью 320 л.с. при 2500 об./мин
Макс, скорость по шоссе 65 км/ч
Макс, скорость в воде 6 км/ч
Запас хода 500 км
Запас топлива 450 л
Преодолеваемые препятствия:
– брод плавает
– стенка 0,6 м
– ров 2 м
– подъем 60%
– боковой уклон 40%
Толщина брони ок. 10 мм
Хилброни стальная
Система РХБЗ нет
ПНВ нет
YW 531 разработан в конце 60-х годов компанией N0RINC0. Место механика-водителя – в передней части машины слева; один пехотинец сидит справа лицом к нему; моторное отделение – позади них; 12,7-мм пулемет установлен на крыше по центру, защиты для стрелка нет. Десантное отделение находится
YW 531 – плавающая машина; на воде приводится в движение гусеницами; перед форсированием водных преград в носовой части устанавливается волноотражательный щиток и включаются компрессоры.
YW 531 С оборудована креплением для 12,7-мм пулемета. YW 531 С, YW 531 D, YW 531 Е – оборудованы дополнительной аппаратурой связи.
КШМ WZ 701 имеет более высокую крышу в кормовой части. В 122-мм самоходной гаубице 54-1 использованы компоненты БТР YW 531.
В 130-мм самоходной СПУ использованы компоненты БТР YW 531.
YW 304 – 82-мм самоходный миномет – миномет может быть демонтирован.
YW 381 – 120-мм самоходный миномет – миномет может быть демонтирован.
Боевая машина с башенной ПУ ПТУР Red Arrow 8. Дальнейшая разработка привела к созданию следующих модификаций: YW 531 Н и 85. БМП WZ 501 представляет собой китайскую версию российской БМП-1.
Производство завершено. Состоит на вооружении Албании, Китая, Демократической Республики Конго, Ирака, КНДР, Танзании и Вьетнама.
Государственные заводы КНР.
КШМ 701
82-мм самоходный миномет Y1Y 304
БТР YW 531

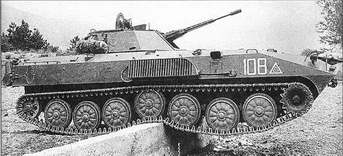

БТР «Тип 77» компанииNORINCO (КНР)
Внешне напоминает российский БТР-50ПК и чехословацкий ОТ-62 с высоко расположенной носовой частью, уходящую под переднюю часть корпуса под углом, практически горизонтальной передней бронеплитой; передняя часть десантного отделения скошена назад, полукруглое место командира находится справа; верхняя часть корпуса – плоская до середины машины, затем вертикально опускается к расположенному в задней части МТО.
Задняя плита и борта корпуса – вертикальные, верхняя часть бортов наклонена внутрь, расположенный по правому борту люк открывается вперед. Подвеска на каждом борту имеет 6 опорных катков, перед которыми расположено направляющее колесо, а позади – ведущее.
Экипаж 2+16
Вооружение 1 х 12,7-мм пулемет
Боекомплект 500 х 12,7 мм
Длина 7,4 м
Ширина 3,2 м
Высота 2,436 м
