Экипаж 4
Вооружение 105-мм пушка, Зх 7,62-мм пулемета (СП, у командира и заряжающего), 2x6 ГПД
Боекомплект 54х105-мм, 10000x7,62-мм
Длина 6,419 м
Длина с пушкой 9,306 м
Ширина 3,63 м
Высота общая 3,086 м
Клиренс 0,419 м
Боевая масса 48987 кг
Неснаряженная масса 46287 кг
Удельная мощность 15,89 л.с./т
Удельное давление на грунт 0,88 кг/см г
Двигатель 12-цилиндровый дизель AVDS-1790-2D General Dynamics Land Systems
Макс, скорость по шоссе 48,2 км/ч
Запас хода 499 км
Запас топлива 1420 л
Преодолеваемые препятствия:
– брод 1,2 м
– стенка 0,9 м
– ров 2,6 м
– подъем 60%
– боковой уклон 40%
Толщина брони до 120 мм
Тип брони стальная
Система РХБЗ нет^
ПНВ есть
Машина разрабатывалась с 1950 г. Прототип построен в 1951 г., первые серийные машины построены в 1952 г. До 1959 г., когда производство завершилось, построено для своих вооруженных сил и на экспорт 11703 единицы. Танки М48 заменили М47 армии США. В середине 70-х гг. многие из них модернизированы по стандарту М48А5, включавшему установку 105-мм пушки и другие усовершенствования. Углы возвышения пушки от -9° до +19°. На вооружении регулярных частей США танки М48 более не состоят. Место водителя находится впереди по центру, башня – 8 центре, МТО – в корме. В башне командир и наводчик располагаются справа, заряжающий – слева. Башня полноповоротная с электроприводом (возможно аварийное ручное управление).

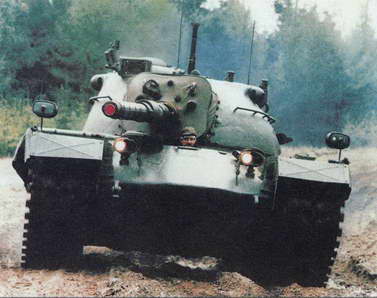

М48 – первая модель. Оснащена 90-мм пушкой, бензиновым двигателем, для командира на крыше смонтирован 12,7-мм пулемет; машина с 5 поддерживающими катками. М48С – учебная машина с корпусом и башней, выполненными из мягкой стали. Исключительно для тренировок. М48А1 – машина с 90-мм пушкой, бензиновым двигателем, для командира в башенке смонтирован 12,7-мм пулемет. М48А2/М48А2С – машины с 90-мм пушкой, системой впрыска топлива в бензиновом двигателе, 5 поддерживающими катками. М48АЗ – базовый танк с дизелем, установлена такая же 90-мм пушка, прибор наблюдения между крышей башни и командирской башенкой, 3 поддерживающих катка. М48А4 – машина, оставшаяся на стадии разработки. М48А5 – стандарт, по которому с середины 70-х г. модернизировано более 2000 базовых танков. Стандарт включает установку 105-мм пушки, новой командирской башенки и дизеля. M48A2GA2 – танк, переоборудованный в Германии. На нем установлены 105-мм пушка с ТИК, ГПД производства Германии, новая маска пушки, пассивные ПНВ; бензиновый двигатель сохранен.

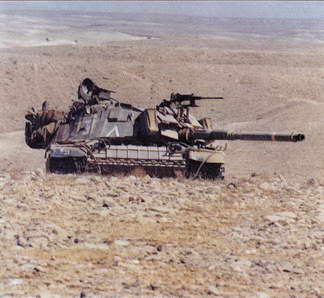

М48 Израиля. Все танки оснащены 105-мм пушкой, дизель, низкопрофильной командирской башенкой. Многие танки оснащены комплектами ДЗ, как и М60 армии Израиля. М48 ВС Республики Кореи. Многие из этих машин модернизированы по стандарту М48А5, верхние части гусениц прикрыты ПКЭ. М48 армии Турции. 170 танков модифицированы по германскому стандарту M48A2G2, в дополнение к чему оснащены дизелем MTU. Намного большее количество танков переоборудовано совместно с США по стандарту М48А5, в Турции модификация известна как М45А5Т1.
В Испании состоит на вооружении много М48 со 105-мм пушкой и некоторое количество танков М48А5Е2. На вооружении Тайваня состоит некоторое количество танков М48Н, которая представляет
Танк М48А5 ВС Греции. Оснащен 105-мм пушкой и СУО MOLF
Саперный танк на шасси ОБТ М48 оснащен бойковым тралом. Состоит на вооружении армии Германии. М67/М67А/М67А2 – модификации огнеметных танков; на вооружении не состоят.
Производство завершено. Состоит на вооружении ВС Греции, Ирана, Израиля, Иордании, Республики Кореи, Ливана, Марокко, Пакистана, Португалии, Испании, Тайваня, Таиланда, Туниса, Турции.
Chrysler Corporation, Делавэр; Ford Motor Company, Мичиган; Fisher Body Division of General Motors Corporation, Мичиган; Alco Products, Скинстэди; все – США.
ОБТ М48А2
OБТ М48А5 ВС Таиланда
Средний танк М47 (США)
Лобовой бронелист установлен с большим углом наклона, 7,62-мм пулемет находится в носовой части справа, два люка расположены на противоположных сторонах корпуса сразу за лобовым бронелистом, один из них для водителя, а другой – для стрелка из пулемета. Башня – в центре корпуса. МТО – сзади. Задняя часть корпуса вертикальная. Подвеска состоит из 6 опорных и 3 поддерживающих катков с каждой стороны, направляющие колесо – впереди, ведущее – сзади, маленькое колеса натяжения гусеницы между шестым колесом и ведущим.
Экипаж 5
Вооружение 90-мм пушка, 7,62-мм СП, 7,62-мм КП, 12,7-мм ЗП
Боекомплект 71х90-мм, 4 125x7,62-мм, 440x12,7-мм
Длина с пушкой 8,508 м
Длина корпуса 6.307 м
Ширина преодолеваемого рва 3,51 м
Высота 3,016 м с командирс
кой башенкой 3,352 м
сЗП
Клиренс 0,47 м
Масса боевая 46170 кг
Масса несиаряженная 42130 кг
Удельная мощность 17,54 л.с./т
Удельное давление на грунт 0,935 кг/см #178;
Двигатель Continental серии AV1790-5В 12 цилиндровый бензиновый, с ВО мощностью 810 л.с. при 2800 об./мин
Макс, скорость по шоссе 48 км/ч
Запас хода 130 км
Запас топлива 875 л
Преодолеваемые препятствия:
– брод 1,2 м
– ров 2,6 м
– стенка 0,9 м
– подьем 60%
– боковой уклон 40%
Броня 101 мм (макс.)
Тип брони сталь
Система РХБЗ нет
ПНВ ИК, у водителя
