ПНВ пассивные
Легкий танк Stingray сконструирован фирмой Textron Marine amp; Land Systems в частном порядке. Первый прототип построен в 1985 году. После испытаний в Таиланде эта страна
заказала 106 Stingray, которые должны были быть поставлены с 1988 по 1990 годы.
Место водителя находится впереди машины по центру, башня – в центре корпуса, МТО – сзади. Места командира и наводчика размещены в правой части башни, заряжающего в левой. 105-мм пушка с небольшой силой отката компании Royal Ordnance Nottingham, оснащенная дульным тормозом-компенсатором.
Командир и наводчик имеют ТДНП видения, причем прицел наводчика оснащен встроенным лазерным дальномером. Наряду с цифровой СУO фирмы Marconi пушка оснащена системой стабилизации и управления фирмы HR Textron для повышения вероятности попадания с первого выстрела. На танк могут устанавливаться другие СУO и ПНВ, а также дополнительная броневая защита, системы ориентирования на местности.
Шасси может использоваться для других целей. Дальнейшие разработки привели к созданию танка Stingray II с рядом усовершенствований, включающих дополнительную броневую защиту. Первая серийная модификация танка Stingray иногда называется Stingray I.
Легкий танк Stingray II
Производится по заказу. Состоит на вооружении в армии Таиланда.
Textron Marine amp; Land Systems, Новый Орлеан, Луизиана, США.

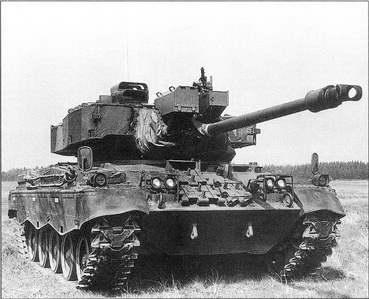

Легкий танк Stingray I
ОБТ М-84 (бывшая Югославия)
Лобовые листы корпуса установлены под большими углами наклона, выхлопная труба – с левой стороны над последним катком. Круглая башня, приподнятая башенка с установленным на ней пулеметом калибра 12,7 мм в правой части крыши башни, места хранения боекомплекта сзади и справа, ОПВТ слева, ИК фара-искатель – справа от 125-мм пушки, оснащенной ТИК. Дополнительные топливные баки иногда крепятся сзади. На передней части крыши башни расположен датчик СУО, который не встречается на Т-72 российского производства.
Подвеска состоит из 6 опорных и 3 поддерживающих катков с каждой стороны, заднее колесо – ведущее, впереди находится натяжное. Верхняя часть прикрыта ПКЭ.
Экипаж 3
Вооружение 125-мм
Боекомплект 42х125-мм, 2000x7,62-мм, 300х12,7-мм
Длина с пушкой 9,53 м
Длина корпуса 6,86 м
Ширина 3,57 м
Высота 2,19 м
Клиренс 0,5 м
Масса боевая 42000 кг
Удельная мощность 23,8 л.с./т
Удел ь н10 е да в лен иена грунт 0,81 кг/см #178;
Двигатель V-12 дизель с ЖО, с ТН мощностью 780 л.с. при 2000 об./мин
Макс, скорость по шоссе 65 км/ч
Запас хода 700 км
Запас топлива 1 450 л
Преодолеваемые препятствия:
– брод 1,2 м/5 м (с ОПВТ)
– стенка 0,9 м
– ров 2,8 м
– подъем 60%
– боковой уклон 30%
Тип брони композит/сталь
Система РХБЗ есть
ПНВ у командира, наводчика и водителя
М-84 представляет собой российский Т-72, производимый по лицензии, с некоторыми подсистемами производства Югославии, например, СУО. Первые прототипы М-84 были готовы в 1982-83 гг., производство началось в 1983-84 гг., первые серийные образцы появились в 1984 г. По подсчетам специалистов, к началу 1992 г. изготовлено более 600 танков. После войны в Югославии производство М-84 прекращено, хотя недавно в Хорватии начато производство танка М-95 Degman, напоминающего танк М-84, но с другой схемой бронезащиты.
Компоновка М-84 аналогична Т-72, место водителя находится впереди в центре, двухместная башня – посередине корпуса, в башне наводчик – слева, командир – справа, силовая установка – сзади. Танк оснащен AЗ. Угол возвышения пушки составляет от -6° до +13°, башня полноповоротная, приводится в движение электрическими приводами, а в случае необходимости может управляться вручную. Типы используемых боеприпасов включают ОФС, ПКС и БС с отделяющимся поддоном.
БРЭМ считается существующей, но нет подтверждения. М-84А – новейшая модификация с рядом усовершенствований: новый двигатель – 1000 л.с., позволяющий развивать большую скорость и дающий лучшую удельную мощность; усиленная броневая защита. М-84АВ – модификация для Кувейта, в настоящее время выпускается в Словении вместе с танком М-84А4 («Снайпер»).
Производство завершено. Состоит на вооружении Хорватии, Кувейта, Ливии (не подтверждено), Словении, Сирии (не подтверждено) и Югославии.
Государственные заводы бывшей Югославии.
М-84
БРОНЕТРАНСПОРТЕРЫ И БОЕВЫЕ МАШИНЫ ПЕХОТЫ
БТР 4К 7FA G 127 (Австрия)
Данная машина почти идентична БТР 4К 4FA. Корпус низкопрофильный; лобовой броневой лист сильно скошен; крыша горизонтальная; борта установлены с наклоном; горизонтальные решетки радиатора расположены по обе стороны передней части.
