Танк для обучения механиков-водителей. В Германии и Бразилии используют шасси БМП Marder I для машины ПВО системы Roland. В Аргентине разработана БМП, имеющая обозначение VCRT, на базе шасси танка ТАМ, очень похожая на Marder, но оснащенная простой двухместной башней с 20-мм пушкой.
Производство завершено. Состоит на вооружении армии Германии.
Компании Henshel Wehrtechnik (ранее Rheinstahl), Kassel

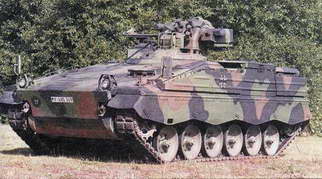

БМП Marder 1

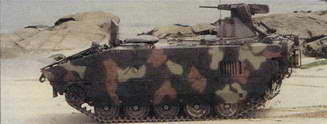

БМП Marder 1А3
Боевая машина Jagdpanzer Jaguar 1 SP (Германия)
Боевое отделение расположено в передней части; МТО – в кормовой части ниже основного уровня крыши; есть дополнительная броневая защита на бортах и передней части боевого отделения. ПУ ПТУР НОТ монтируется слева от боевого отделения на крыше, но может быть снята и расположена внутри машины.
Подвеска с каждой стороны состоит из пяти катков, ведущего колеса впереди, натяжного колеса сзади и поддерживающих катков, прикрытых фальшбортом.
Экипаж 4
Вооружение ПУ ПТУР НОТ,
7,62-мм СП, 7,62-мм
пулемет, 8 ГПД
Боекомплект 20хПТУР НОТ,
3200x7,62-мм
Длина 6,61 м
Ширина 3,12 м
Высота по ПУ ПТУР 2,54 м
Высота по корпусу 1,98 м
Клиренс 0,45 м
Боевая масса 25500 кг
Удельная мощность 19,6 л.с./т
Удельное давление на грунт 0,7 кг/см #178;
Двигатель 8-цилиндровый дизель ЖО Daimler Benz MB 837, мощностью 500 л.с. при 2000 об./мин
Макс, скорость по шоссе 70 км/ч
Запас хода 400 км
Запас топлива 470 л
Преодолеваемые препятствия:
– брод 1,2 м
– стенка 2 м
– ров 0,8 м
– подъем 60%
– боковой уклон 30%
Толщина брони до 50 мм
Тип брони стальная
Система РХБЗ есть
ПНВ у механика-водителя и наводчика-оператора
В течение 1967-68 гг. 370 машин Jagdpanzer Raketes изготовлены компаниями Hanomag и Henschel (по 185 единиц). Данная машина базировалась на шасси 90-мм противотанковой САУ Jagdpanzer Капопе (JPZ 4-5), которая ранее изготовлялась этими же компаниями. Модификация с 90-мм пушкой в Германии и Бельгии снята с вооружения. В период 1978 -1983 г. 316 машин Jagdpanzer Raketes модернизировали, и ПУ ПТУР SS-11 заменили современной ПУ ПТУР K3S НОТ, максимальная дальность поражения которой составляет 4км. Была установлена дополнительная броня на лобовой броневой лист и борта боевого отделения для усиления защиты от КС. Данная машина известна как Jaguar 1. Башня установлена в передней части справа; оснащена 7,62- мм КП с углом вращения вправо и влево 15° и углами возвышения от -8° до +15°. Второй 7,62-мм ЗП установлен на командирской башенке; также башня
Jagdpanzer с ПУ ПТУР на башне (прототип).
Jaguar 2 – Jagdpanzer Капопе с дополнительной броневой защитой и ПУ ПТУР T0W вместо 90-мм пушки.
Все 162 машины переоборудованы в Jaguar 2 компанией-поставщиком Henschel Wehrtechnik в 1983-1985 гг.
Производство завершено. Состоит на вооружении Германии и Австрии.
Компании Henshel и Hanomag, модернизированная модель – Thyssen Henhshel, Германия.

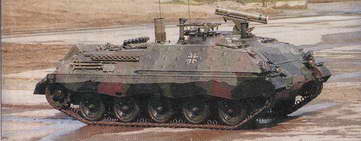

Jaguar 1 с ПУ ПТУР «НОТ ATGW»
Jaguar 1 с ПУ ПТУР «НОТ» в боевом положении
Аэромобильная бронемашина Wiesel (германия)
Лобовой броневой лист установлен с большим наклоном; место механика-водителя находится впереди слева; МТО -справа; ПУ ПТУР TOW установлена на по- тоне на горизонтальной крыше в кормовой части.
Борта установлены с наклоном; отверстие для выхода воздуха – по левому борту; горизонтальные решетки радиатора и выхлопная труба с заслонкой из металлической сетки – в кормовой части. Подвеска с каждой стороны состоит из трех катков, ведущего колеса впереди, натяжного колеса сзади и одного поддерживающего катка над вторым и третьим опорными катками.
Экипаж 3
Вооружение ПУ ПТУР TOW
Боекомплект 7хПТУР TOW
Длина 3,31 м
Ширина 1,82 м
Высота 1,897 м
Высота по корпусу 1,352 м
Клиренс 0,302 м
Боевая масса 2800 кг
Удельная мощность 30,7 л.с./т
Двигатель 5-цилиндровый дизель с ТН марки VW, мощностью 86 л.с. при 4500 об./мин
Макс, скорость по шоссе 75 км/ч
Запас хода 300 км
Запас топлива 80 л
Преодолеваемые препятствия:
– ров 1,2 м
– подъем 60%
– боковой уклон 30%
Тип брони стальная
Система РХБЗ нет
ПНВ по заказу
Аэромобильная машина Wiesel разработана для десантных подразделений Германии компанией Porsche, но первые 345 машин для армии Германии изготовила компания МаК в конце 1989 г.: 210 машин с ПУ ПТУР T0W и 135 с 20-мм пушкой. Машина с ПУ ПТУР T0W, в германской армии TOW А1, оборудована ПУ ПТУР T0W производства компании Raytheon Systems, расположенным в кормовой части. Вторая модификация – Мк 20 А1, оборудованная башней марки KUKA, с экипажем из двух человек, оснащенная 20-мм
