Базовой моделью БТР являлся FV1611 с двигателем впереди, экипажем из двух человек (командир и механик-водитель) и десантным отделением, в котором могли разместиться до восьми пехотинцев с полной выкладкой. У командира и водителя имелись отдельные боковые двери, посадка и высадка десанта осуществлялись через сдвоенную дверь в корме корпуса. В десантном отделении оборудовали шесть бойниц (по две с каждого борта и по одной в створках кормовых дверей). Медико-санитарная машина FV1613 с экипажем из двух человек вмещала три пары носилок или до восьми сидячих пациентов. Радийная машина получила обозначение FV1612, а противотанковая - FV1620. Последняя также известна как «Хорнет/ Малкара» и была вооружена двумя пусковыми установками с готовыми к пуску ПТУР «Малкара». Со снятием с вооружения этих ПТУР

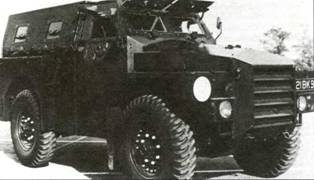

БТР «Пиг» («Свинья») уже были сняты с вооружения, когда массовые беспорядки в Северной Ирландии побудили англичан вновь вспомнить о них и снять с хранения на складах, переоборудовав в полицейские машины.
БТР Сарацин» фирмы «Элвис»

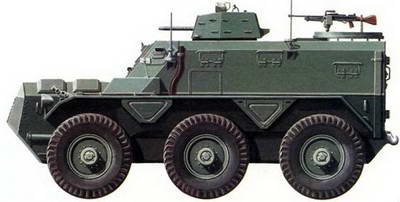

БТР «Сарацин», производство которого началось в 1952 году, имел колесную формулу 6x6. Во вращающейся башне установили пулемет калибра 7,62 мм.
После окончания Второй мировой войны в Великобритании были созданы колесные бронированные машины семейства FV600, в которое вошли бронеавтомобиль FV601«Саладин» и БТР FV603 «Сарацин», в связи с острой потребностью в БТР в Малайе в производство запустили сначала «Сарацин» (выпуск начался в декабре 1952 года).
К 1972 году, когда выпуск был прекращен, всего на заводе компании «Элвис» в Ковентри было выпущено 1838 машин семейства FV600. В течение 1950-х годов «Сарацин» являлся единственным типом БТР, состоявшим на вооружении британских сухопутных войск. Эта техника использовалась на Ближнем и Дальнем Востоке, а также поставлялась в Британскую Рейнскую армию.
С начала 1960-х годов на замену БТР «Сарацин» стали поступать гусеничные БТР FV432, которые выгодно отличались усиленной броневой защитой, повышенной проходимостью по пересеченной местности и увеличенным запасом хода. Последний БТР «Сарацин» был снят с вооружения британской армии в 1993 году в Гонконге. Машины экспортировались в Индонезию, Иорданию, Кувейт, Ливан, Ливию, Мавританию, Нигерию, Катар, ЮАР, Шри-Ланку, Судан, Таиланд, ОАЕ и Уганду, причем в некоторых из этих стран БТР «Сарацин» до сих пор остаются в строю. Часть машин, поставленных в ближневосточные страны, имела не защищенное сверху десантное отделение. В FV603 «Сарацин» использовали то же автомобильное шасси, что и в бронеавтомобиле «Саладин», однако конструкция корпуса у них существенно разнится.
Механик-водитель в БТР «Сарацин» располагался в передней части кабины по центру, командир - слева от него, радист - справа. В десантном отделении могли разместиться до восьми пехотинцев с полной выкладкой (по четыре в ряд на установленных в центре продольно сиденьях, спиной друг к другу). Над передней частью кабины на турели установили 7,62-мм пулемет, над кормовой - зенитный пулемет калибра 7,62 мм. Передние четыре колеса - управляемые (рулевое управление оснащено гидроусилителем), машина способна продолжать движение при повреждении или отсутствии одного колеса с каждого борта.
На базе БТР «Сарацин» были созданы несколько специальных модификаций. Первая из них, медико-санитарная FV602, оказалась неудачной и в серию не пошла. После доработки появилась санитарно-эваку- ационная машина FV611 с высоким силуэтом. Увеличенный силуэт характерен также для командирских машин FV604 и FV610 Попытки создать на базе БТР самоходную артиллерийскую установку и машину разграждения с катковым тралом не увенчались успехом.

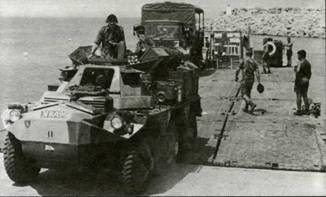

Командирская машина FV604 в ходе учебной высадки морского десанта на острове Кипр. Башня с пулеметом отсутствует, однако установлен дополнительный генератор и большое количество имущества в наружных ящиках.
БТР

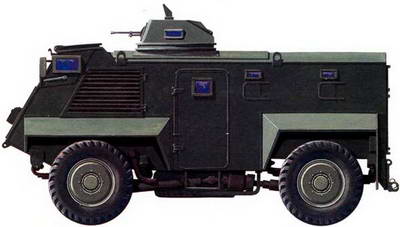

Модель AT105P оснащалась командирской башенкой с 7,62-мм пулеметом. Были разработаны и другие варианты вооружения.
В начале 1970-х годов фирма «GKN Санкей» в инициативном порядке разработала полицейские бронемашины АТ100 (4x2) и АТ104 (4x4). Первая в серию не пошла, а на АТ104 поступили заказы из Нидерландов и Брунея (всего около 30 машин для сил внутренней безопасности этих стран).
Позднее была создана машина АТ105, которой дали название «Саксон». Это была совершенно новая разработка, в которой использовали многие элементы шасси 4-тонного грузового автомобиля «Бедфорд» с колесной формулой 4x4. Производство АТ105 началось в 1976 году. Всего было выпущено 832 такие машины, 664 из которых поступили на вооружение британской армии, а остальные - в ВС Бахрейна, Гонконга, Малайзии, Нигерии, Омана и ОАЕ.
АТ105 имеет сварной корпус из стальной противопульной брони. Машины выпускались в двух вариантах - для левостороннего и правостороннего движения, соответственно менялось расположение двигателя и водителя. Десантное отделение занимало всю центральную и кормовую части корпуса. В экспортных машинах для посадки и высадки использовались четыре двери (по одной с каждого борта и две в корме), а в британских дверь с левого борта отсутствовала (вместо нее оборудовали отсек для хранения ЗИП и дополнительного имущества). Командирская башенка не вращалась, поэтому в ней установили четыре смотровых прибора, обеспечивавших круговое наблюдение. В башенке расположили также 7,62-мм пулемет. На различных вариантах устанавливались дополнительно турель ные пулеметы калибра 7,62 или 12,7 мм, а также специальные средства (например, для разгона демонстрантов). На базе БТР «Саксон» были созданы командирская машина, самоходный миномет, медико- санитарная и полицейская модификации.
БТР «Саксон» не отличается изяществом форм, однако это довольно эффективная и надежная машина.
БТР «Драгун»

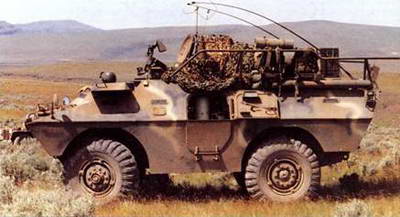

Машина радиоэлектронной борьбы на базе БТР «Драгун» в ходе испытаний на полигоне 9-й механизированной дивизии ВС США. Аппаратура предназначалась для подавления средств связи противника и радиоразведки поля боя.
В конце 1970-х годов по заказу военной полиции ВС США началась разработка бронированной машины,которую можно было бы перебрасывать самолетами типа С-130 «Геркулес». Вскоре заказ отменили, однако компания «Верн Корпорэйшн» (ныне «AV Текнолоджи») в инициативном порядке построила два прототипа легкой эскортной бронированной машины, которой дали название «Драгун». Внешне машина напоминала многоцелевые V-100 и V-150 машины фирмы «Гейдж» с колесной формулой 4x4, однако в конструкции широко применили узлы и агрегаты гусеничного БТР М113А2 и 5-тонного грузового автомобиля М809 (6 х 6), что должно было облегчить техническое обслуживание и ремонт.
Стальной сварной корпус БТР «Драгун» обеспечивает защиту от пуль стрелкового оружия калибра до 7,62 мм, а также небольших осколков мин и снарядов. Механик- водитель располагался впереди слева, рядом с ним установили еще одно сиденье. Боевое отделение разместили в центре, а дизельный двигатель - в корме справа (слева от него обеспечили проход для членов экипажа из боевого отделения к аварийной кормовой двери).
Обычно посадка и высадка в боевое отделение осуществлялись через боковые двустворчатые двери (при этом нижняя створка откидывалась вниз и превращалась в ступеньку). Автоматическая трансмиссия с демультипликатором обеспечивала движение вперед на пяти передачах, назад - на одной. Передние колеса - поворотные, рулевое управление оснастили гидроусилителем. «Драгун» - плавающая машина, движение на плаву с максимальной скоростью 4,8 км/ч обеспечивалось за счет вращения колес. Для откачки воды из корпуса в машине установили три насоса.
