Основные технические данные

Учебно-тренировочный комплект 9Ф663 обеспечивает:

1) обучение оператора правилам работы с изделиями 9К310, 9К38;

2) имитацию звукового, светового и механического воздействия изделий 9К310, 9К38 на стрелка;

3) реальную работу по объектам и их имитаторам;

4) возможность проведения работ с комплектом только в случае наличия разрешения инструктора;

5) безотказность работы при случайном падении изделия 9Ф726 02.000 в трубе 9Ф726 05.000 и прибора 9Ф726 02.010 на бетонное основание с высоты до 2 м в

укупорке и с высоты до 1 м на грунт изделия 9Ф726 01.000 с пристыкованным механизмом — тренировочно-практическим 9Ф634 02.000;

6) безопасность при случайном падении изделия 9Ф726 02.000 в трубе 9Ф726 05.000 и прибора 9Ф726 02.010 в укупорке на бетонное основание с высоты до 5 м.

А также:

• психофизиологическое воздействие учебно-тренировочного комплекта на оператора, аналогичное воздействию изделий 9К310, 9К38;

• габаритно-весовые данные изделий 9Ф727 00.000 и 9Ф726 01.000 с пристыкованным МУ 9Ф728 00.000, МТП 9Ф634 02.000 и изделиями 9Б238. Макет соответствует габаритно-весовым данным изделий 9К310 и 9К38;

• питание комплекта 9Ф663 осуществляется от источника питания 9Ф663 02.000 или от внешнего источника напряжением 22–30 В и током не менее 8А.

Состав комплекта

1) изделие тренировочно-практическое 9Ф726 02.000 в трубе 9Ф726 05.000;

2) изделие учебно-тренировочное в трубе 9Ф727 00.000;

3) механизм тренировочно-практический 9Ф634 02.000;

4) механизм учебный 9Ф728 00.000;

5) изделие 9Б238 Макет;

6) прибор контроля 9Ф663 01.000;

7) блок контроля 9Ф663 52.140;

8) комплект приборов 9Ф726 02.010 (30 штук в укупорке);

9) источник питания 9Ф663 02.000;

10) устройство зарядное 9Ф636 52.100;

11) имитатор объекта 9Ф663 03.000;

12) кабели и средства заземления;

13) ЗИП комплекта.

Общее устройство комплекта

Учебно-тренировочный комплект 9Ф663 включает в себя тренировочно-практическое изделие в трубе 9Ф726 01.000 с пристыкованным к трубе 9Ф727 03.000 изделием 9Б238 Макет и механизмом учебным 9Ф728 00.000, соединённым кабелем 9Ф663 52.010 с прибором контроля 9Ф663 01.000.

ПК заземлен посредством провода и штыря заземления и соединен кабелем 9Ф663 52.030 с источником питания 9Ф663 02.000.

Имитатор 9Ф663 03.010 присоединяется к гнездам Х6 прибора контроля посредством кабеля 9Ф663 03.010.

Устройство составных частей

1. Изделие тренировочно-практическое 9Ф726 02.000. представляет собой полую металлическую болванку, к которой пристыковывается прибор 9Ф726 02.010.

Изделие 9Ф726 02.000 с приборами позволяет производить 30 реальных опытов. Время смены прибора и установки изделия 9Ф726 02.000 в трубу 9Ф726 05.000 составляет не более 10 мин.

Труба тренировочно-практическая 9Ф726 05.000 представляет собой упрощенный вариант штатной трубы и отличается от последней отсутствием вилки разъёма, электрических цепей аппаратуры штатного изделия.

На трубе 9Ф726 05.000 сохранены электрические цепи, которые обеспечивают подачу напряжения на прибор 9Ф726 02.010 и лампу световой информации.

Рис. 76.

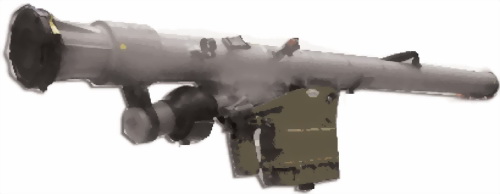

Труба тренировочно-практическая с подстыкованным механизмом тренировочно-практическим

2. Изделие учебно-тренировочное в трубе 9Ф727 00.000 представляет собой имитатор штатного изделия и состоит из учебно-тренировочного изделия 9Ф727 01.000, уложенного в трубу учебную 9Ф727 03.000.

Труба учебная 9Ф727 03.000 представляет собой имитатор штатной трубы и отличается от последней электрической схемой.

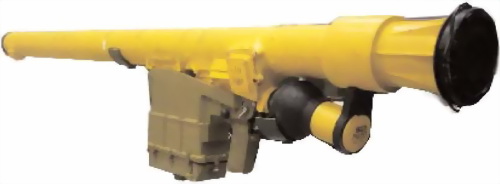

Рис. 77. Труба учебная с подстыкованным механизмом учебным

Рис. 78. Механизм тренировочно-практический с подстыкованным блоком контроля

3. Механизм тренировочно-практический 9Ф634 02.000 обеспечивает подачу напряжения на электрические цепи прибора 9Ф726 02.010, блокировку схода при углах возвышения изделия 9Ф726 01.000 менее 18° и более 73° и воспроизведение звуковой информации.

МТП состоит из корпуса, вилки для подстыковки к изделию 9Ф726 01.000, закрываемой крышкой, блока датчиков (ртутные замыкатели), устанавливаемого в корпусе, и спускового крючка.

Внешний вид и габаритные размеры МТП 9Ф634 02.000 соответствуют штатному механизму, за исключением дополнительной вилки, через которую подается питание и информация с ПК 9Ф663 01.000.

4. Механизм учебный 9Ф728 00.000 обеспечивает подготовку учебного и штатного изделий к работе, осуществление работы, выдачу информации о работе оператора на ПК 9Ф663 01.000, выдачу звуковой и световой информации, а также работу комплекта в режиме «ТР-ПР».

По устройству и принципу действия аналогичен штатному механизму и отличается от последнего наличием вилки и согласующего устройства, предназначенного для согласования электронного блока механизма с прибором контроля.

5. Изделие 9Б238 Макет является макетом штатного изделия 9Б238.

6. Прибор контроля 9Ф663 01.000 предназначен для регистрации сигналов информации, временных характеристик и режимов работы оператора, а также выдачи на МТП 9Ф634 02.000 сигналов, имитирующих сигнал информации и звуковое воздействие штатного изделия, для выдачи напряжения на электрические цепи прибора 9Ф726 02.010 при снятии блокировок на приборе и имитации прохождения объектом траектории.
