Корпус выполнен из листов алюминиевого сплава с максимальной толщиной листов 4 мм и несколько удлиненной носовой частью корпуса, который не имеет откидных бортов. В носовой части корпуса может быть смонтирована лебедка с тяговым усилием 45 кН. Грузовая платформа расположена практически в пределах колесной базы, может закрываться тентом и имеет убирающиеся складные сидения. За платформой корпус имеет небольшую крышу с размещением на ней запасного колеса и другого оборудования. Но размеры грузовой платформы значительно уступают автомобилю EWK (платформа короче на 2820 и уже на 380 мм). Поэтому коэффициент использования габаритной площади у Fiat 6640 G в два раза меньше, чем у автомобиля EWK.
Рис. 6.

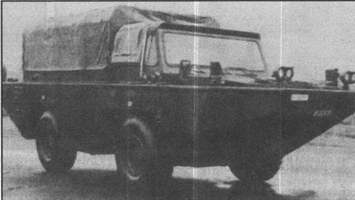

Рис. 7. Итальянский плавающий автомобиль Fiat 6640А
Высота автомобиля по кабине — 2,7 м, по тенту грузовой платформы — 3,05 м.
Коробка передач — автоматическая с гидротрансформатором, колесные дифференциалы имеют принудительную блокировку для повышения проходимости. Подвеска колес независимая с пружинными рессорами. Размер боестойких шин колес — 14,5 х 20.
Колея автомобиля — 1,96 м, колесная база — 3,1 м, дорожный просвет — 0,43 м. Радиус поворота на суше — 7,5 м.
Движение по воде обеспечивается работой одного водометного движителя, скомпонованного в кормовой части корпуса. Автомобиль может также двигаться по воде за счет вращения всех колес, но с меньшей скоростью. Для управления машиной на плаву используется водяной руль, расположенный в струе водомета. Этот руль при необходимости может поворачиваться вручную, а при нормальной эксплуатации поворот его происходит одновременно с поворотом управляемых колес за. счет сблокированного привода.
Другой итальянский плавающий автомобиль Fiat 6640 А (рис. 7) выполнен по обычной компоновочной схеме размещения моторной установки перед кабиной управления с выносом ее за пределы базы в носовую часть корпуса. По грузоподъемности, габаритным размерам корпуса и грузовой платформы этот автомобиль мало отличается от модели Fiat 6630 G. За счет уменьшения массы корпуса, установки двигателя меньшей мощности и массы, снижения массы лебедки и ее тягового усилия до 30 кН, а также использования более простой механической коробки передач существенно уменьшена собственная снаряженная масса автомобиля, которая меньше такой же массы автомобиля Fiat 6640 G примерно на 35 %.
Движение по воде обеспечивается четырехлопастным гребным винтом в насадке и водяным рулем, установленным за гребным винтом. Возможно движение автомобиля по воде за счет вращения всех колес, но с меньшей скоростью — 4…5 км/ч. Размер шин колес — 16.00x20.
Российский опытный плавающий автомобиль ЗИЛ-135П (рис. 8), разработанный и построенный под руководством В.А.Грачева, имеет колесную формулу 8x8. Экипаж два человека, в грузовом отделении могут размещаться 22 человека или груз массой до 8 т.
К конструктивным особенностям автомобиля можно отнести: использование двух карбюраторных двигателей, мощностью 132,5 кВт каждый, бортовую раздачу мощности, гидромеханическую трансмиссию, корпус из полиэфирного стеклопластика, гребные винты диаметром 700 мм в направляющих насадках, которые могут принудительно поворачиваться
Изготовление корпуса из стеклопластика позволило обеспечить хорошо обтекаемые формы носовых и кормовых обводов для уменьшения сопротивления воды, исключить коррозию корпуса и упростить восстановление его поврежденных участков.
Корпус автомобиля имеет герметичные отсеки в кормовой и носовой оконечностях, носовые санные обводы корпуса сочетаются с цилиндрическими обтекателями, а кормовые обводы выполнены в виде «глубокой ложки». Колесные ниши двух средних мостов закрыты крышками. Автомобиль обладает хорошей мореходностью и всхожестью на волну. Может преодолевать при входе в воду прибойной зоны волны высотой до 3,0 м. Высота автомобиля по кабине — 3,2 м. Для повышения живучести на воде автомобиль с грузом имеет запас плавучести около 90 %. Подача водоотливных устройств — 1400 л/мин.
Условная энергетическая нагруженность гребных винтов составляет 344,5 кВт/м2. Максимальная удельная тяга на швартовах, отнесенная к суммарной мощности двигателей, равна 0,118 кН/ кВт, а удельная тяга на швартовах, отнесенная к суммарной гидравлической площади гребных винтов, — 40,81 кН/м2.
Колеса передней и задней осей управляемые. В подвеске всех колес нет упругих элементов и они жестко связаны с корпусом. Обусловлено это желанием уменьшить сопротивление воды, но с некоторым ухудшением плавности хода на суше. Размер шин колес — 16.00–20. Все шины подключены к централизованной системе регулирования давления воздуха в них. Это позволяет, кроме повышения проходимости, при необходимости на короткое время уменьшать жесткость шин и использовать шины как упругий элемент подвески.
Плавающий автомобиль ЗИЛ-4906 (рис. 9) является частью трехмашинного поискового-эвакуационного комплекса, созданного под руководством В.А. Грачева для поиска и обслуживания спускаемых космических аппаратов. Общая схема компоновки: карбюраторный двигатель с его системами установлен непосредственно за кабиной управления, трансмиссия гидромеханическая с бортовой раздачей мощности, подвеска всех колес независимая с торсионными упругими элементами, колеса передней и задней осей управляемые. Размер шин колес 16.00–20. Среднее давление на грунт — 36,3 кПа.

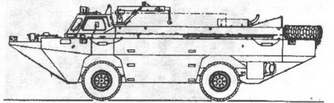

Рис. 8 Российский плавающий автомобиль ЗИЛ- 135П
Рис. 9. Российские плавающие автомобили ЗИЛ-4906и 49061
Грузовая платформа не имеет откидных бортов, но может быть оборудована погрузочным устройством с силовыми гидроцилиндрами.
