Сиденье водителя — полужесткого типа, анатомического профиля, регулировалось по росту водителя и углу наклона спинки. Для облегчения посадки и высадки экипажа через люки колпака кабины спинку сиденья водителя и правую спинку сиденья экипажа выполнили откидными. Сиденье членов экипажа могло откидываться вперед. Двухместная спинка также откидывалась вперед, открывая доступ в багажник. Внутренняя полость спинки в откинутом положении могла служить в качестве стола. Рабочие места водителя и членов экипажа были оборудованы ремнями безопасности «Норма».
В пассажирском варианте в задней части водоизмещающего корпуса был встроен салон, предназначенный для размещения и обслуживания трех пассажиров и трех врачей. Для сообщения с рубкой в пассажирском салоне имелось радиопереговорное устройство (СПУ). Пол кабины был покрыт шерстяным или резиновым
Остекление салона состояло из десяти глухих безопасных закаленных стекол. В темное время суток салон освещался двенадцатью плафонами. В пассажирском салоне, кроме зависимой системы отопления, состоящей из двух воздушно-жидкостных отопителей, использующих тепло системы охлаждения двигателя, был установлен независимый воздушный отопитель и кондиционер.
В состав оборудования пассажирского салона входили трое носилок, три подушки многоместного сиденья и три откидных сиденья. Крепление носилок осуществлялось за поручни в трех точках на специальных съемных кронштейнах с резиновыми амортизаторами. При использовании многоместного сиденья носилки ставились на ребро и крепились кронштейнами и ремнями к стенке. В шкафах у входа в пассажирский салон находились горноспасательные аппараты ГСА-8М, авиационные спасательные жилеты АСЖ-58, поисковый ВЗИП, летное зимнее обмундирование и т. д. Под сиденьями размещались бензопримус, грелки, термосы, запас воды в 20-литровом бидоне, комплект медицинских шин, морские спасательные костюмы, спасательная лодка ЛАС-5М, швартовые фалы. В передней части в шкафах имелись поильник и неприкосновенный запас. С левой стороны за шкафом был оборудован рукомойник.
В грузовом исполнении амфибии в задней части корпуса размещался неповоротный двухбалочный кран с гидравлическим приводом механизмов подъема и поперечного перемещения груза. Внутри крановых балок были установлены аутригеры. Погрузка СА производилась с помощью специальной траверсы, а его перевозка осуществлялась на специальном ложементе. После погрузки на ложемент на СА сверху надевалось швартовочное кольцо, и он закреплялся с использованием натяжного механизма. Кроме СА, грузовая амфибия ЗИЛ-4906 могла грузить (с помощью штатного крана) и перевозить на себе шнекороторный снегоболотоход.
ЗИЛ-4906 (49061) имел бортовую схему трансмиссии. Сразу за рубкой экипажа в моторном отсеке был установлен бензиновый двигатель типа ЗИЛ-130 мощностью 150 л.с., оснащенный двухдисковым сцеплением ЗИЛ-137 и механической 5-ступенчатой коробкой передач типа ЗИЛ-131. От коробки передач крутящий момент передавался на 2-ступенчатую планетарную раздаточную коробку, от которой осуществлялся привод средних и задних бортовых редукторов и редуктора привода гребных винтов. По конструкции раздаточная коробка, бортовые и колесные редукторы повторяли установленные на автомобиле ЗИЛ-132Р. Отличие заключалось в том, что на ЗИЛ-4906 (49061) бортовые и колесные редукторы для исключения попадания воды оснащались системой наддува внутренних полостей агрегатов.

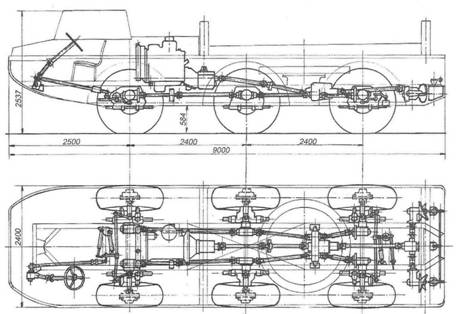

Компоновка ЗИЛ-4906.

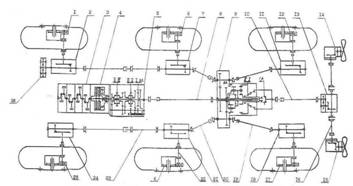

Кинематическая схема амфибии ЗИЛ-4906:
1, 6, 12, 17,25- колесный редуктор; 2,7, 11, 18, 21, 24 — бортовой редуктор; 3 — двигатель; 4 — сцепление; 5 — коробка передач; 8, 10,16, 19,20,22, 23 — карданная передача; 9- раздаточная коробка; 13 — редуктор привода гребных винтов; 14, 15 — колонки гребных винтов; 26 — привод спидометра.

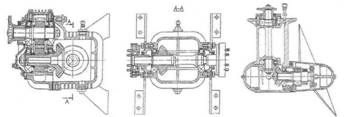

Редуктор привода гребных винтов и продольный разрез колонки гребного винта.

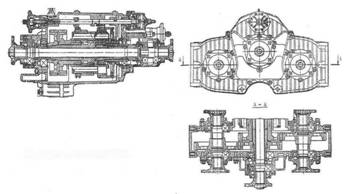

Раздаточная

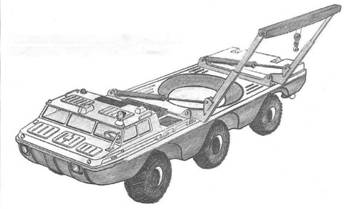

Расположение крановой установки на грузовой амфибии ЗИЛ-4906.
Редуктор привода гребных винтов предназначался для распределения крутящего момента, передаваемого от раздаточной коробки на правый и левый гребные винты. Он состоял из повышающих цилиндрической и конической зубчатых передач и двух предохранительных муфт. Предохранительные муфты с помощью срезаемых штифтов предотвращали поломки агрегатов привода гребных винтов.
Колонки правого и левого гребных винтов были установлены снаружи в кормовых нишах корпуса. Гребные винты — двухлопастные, фиксированного шага, невзаимозаменяемые, так как вращались навстречу друг другу. Каждый гребной винт монтировался на колонке, внутри которой размещалась коническая зубчатая передача со спиральным зубом. Для исключения возможности попадания воды в колонках создавалось избыточное давление воздуха, подаваемого из системы герметизации агрегатов машины.
Поворот амфибии осуществлялся передними и задними управляемыми колесами, а при движении на плаву — управляемыми колесами и водяными рулями. Для повышения курсовой устойчивости поворот машины при больших радиусах поворота производился с помощью только передних колес при заблокированных задних. Поворот задних колес начинался после поворота передних на угол 5° в любую сторону. Максимальные углы поворота внутренних и наружных управляемых колес были одинаковыми и составляли, соответственно, 20 и 17°. На первых машинах был установлен гидрообъемный механизм управления задними управляемыми колесами без жесткой кинематической связи с передними. Однако практика показала, что механизм с жесткой механической связью более надежен в эксплуатации, и поэтому в дальнейшем вернулись именно к нему.
Привод водяных рулей осуществлялся от продольной тяги задней рулевой трапеции. Перья водяных рулей, установленных в кормовой части непосредственно за гребными винтами, управлялись рулевым колесом и поворачивались одновременно с управляемыми колесами.

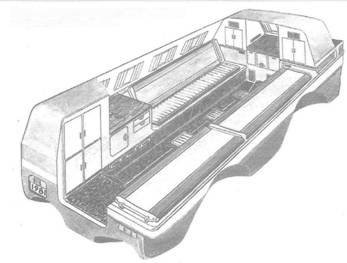

Компоновка пассажирского салона амфибии ЗИЛ-49061.

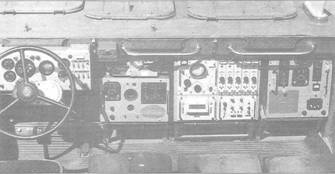

Рабочее место экипажа амфибии ЗИЛ-4906 со снятым колпаком.

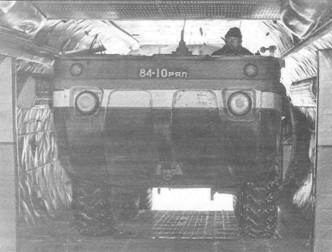

ЗИЛ-49061 в самолете АН-12Б.

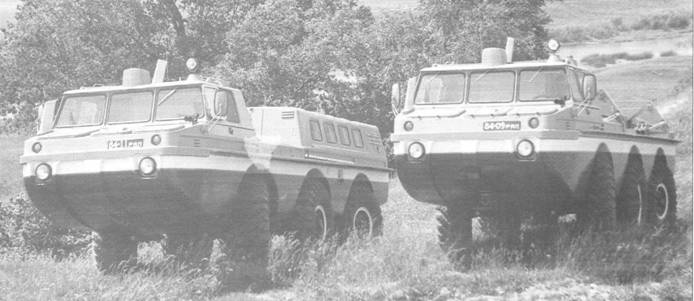

ЗИЛ-49061 и ЗИЛ-4906 первой опытной серии вышли на испытания. 1975 г.
Первые испытания
Лабораторно-дорожные испытания опытных ЗИЛ-4906 и ЗИЛ-49061 проводились в период с августа 1975 г. по июль 1977 г. на автополигонах НАМИ, НИИИ-21 и на дорогах общего пользования. Контрольный расход топлива у ЗИЛ-4906 с нагрузкой 3400 кг составил 40 л/100 км, что было значительно меньше, чем у ПЗУ (72 л/100 км). Время разгона машины, загруженной снегоболотоходом ЗИЛ-2906, с места до скорости 50 км/ч было равно 29,5 с; запас хода — 1250 км; выбег со скорости 50 км/ч — 450 м (выбег у ПЗУ — 350 м). Минимальный радиус поворота соответствовал техническим требованиям и не превышал 9,0 м (у ПЗУ-1 — 9,8 м, уЗИЛ-131 -10,2 м).
