Наводчик-оператор для наблюдения пользуется тремя дневными призменными приборами ТНПО-170А и прибором ТНПТ-1 с большими углами обзора в вертикальной и горизонтальной плоскостях.

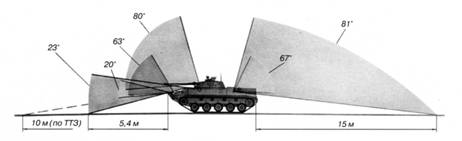

Углы обзора боевого расчета при закрытых люках и секторы наведения вооружения БМД-3. Показаны также размеры «мертвой зоны» обстрела.
Разрез защитного колпака, устанавливаемого на люк механика- водителя.

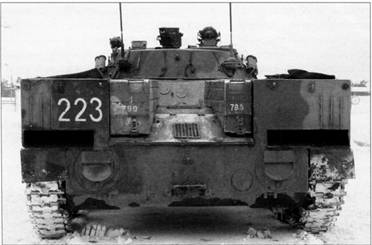

Вид
БМД-3 на марше. Механик-водитель располагается по-походному.
За башней, перед перегородкой размещены места стрелка-гранатометчика (у правого борта) и старшего стрелка (у левого борта). Для наблюдения и стрельбы рабочие места десантников, размещенных у бортов, оснащены призменными приборами ТНПО-170А. Для посадки и высадки десанта служит прямоугольный кормовой люк с большой крышкой. Петли крышки (для облегчения ее открывания и предотвращения резкого падения при закрывании) оснащены пучковыми торсионами.
В МТО (в кормовой части корпуса машины) расположены двигатель и трансмиссия с обслуживающими их системами, и два водометных движителя. Также в МТО установлены: по правому борту – правый топливный бак, воздухозаборное устройство фильтро-вентиляционной установки, двигателя и вентилятора обдува компрессора, бак гидросистемы ходовой части; по левому борту – левый топливный бак, масляный бак с маслозакачивающим насосом и подогреватель. Кроме того, имеются две пневморессоры, водооткачивающий насос с электроприводом, термодатчики и распылители системы ППО, контактные свечи систем откачки воды из корпуса. Сверху МТО закрывается съемными листами и баком-крышей, расположенным над двигателем. На съемных листах крыши установлены решетки для предотвращения соскальзывания ног десантников при посадке и высадке. В кормовой части МТО находятся короба эжекторов, в которых размещены глушители, эжектор отсоса пыли, масляные и водяные радиаторы.
В башне БМД-3, унифицированной с башней БМП-2, размещаются 30-мм автоматическая пушка 2А42 (высота линии огня при рабочем клиренсе машины составляет 1996 мм), спаренный с ней 7,62-мм пулемет ПКТ, пусковая установка противотанкового комплекса (ПТРК) 9П135М для противотанковых ракет (ПТУР) 9М113 (9М113М). Пушка 2А42 имеет газовый двигатель автоматики и два темпа стрельбы: малый – 200-300 и большой – 550 выстр./мин. Запирание канала ствола – поворотом затвора. Для уменьшения действия отдачи на установку ствол амортизирован и при выстреле откатывается на расстояние 30-35 мм.
Наводка пушки и спаренного пулемета в цель осуществляется от пультов управления стабилизатором пушки наводчика-оператора и командира. На БМД-3 используется электромеханический двухплоскостной стабилизатор вооружения 2Э36-4. Предусмотрены два основных режима работы 2Э36-4: «АВТОМАТ» и «ПОЛУАВТОМАТ». Режим «АВТОМАТ» задействуется для стрельбы с места и с ходу по наземным целям. При этом осуществляются стабилизация и наводка спаренной установки в вертикальной и горизонтальной плоскостях со скоростью от 0,07 до 6 град./с. Режим «полуавтомат» является основным при стрельбе из спаренной установки по воздушным целям. В этом режиме также обеспечивается стабилизация и стабилизированная наводка спаренной установки в вертикальной и горизонтальной плоскостях, но с меньшей точностью стабилизации и с большими скоростями. Перебросочные скорости в горизонтальной плоскости – 30°, в вертикальной плоскости – 35 град./с. Предусмотрено командирское целеуказание от кнопки прибора ТКН-ЗМБ, установленного в командирской башенке: при нажатии кнопки производится разворот башни в направлении цели. Наряду с электромеханическим имеется ручной привод управления. При работе с ручным приводом обеспечивается угол склонения -5°, угол возвышения +75°. При работе в автоматическом и полуавтоматическом режимах эти углы составляют -4° и +74° соответственно.
Вращение башни осуществляется с помощью механизм поворота – вручную или от электропривода. С механизмом поворота связан азимутальный указатель азимута, позволяющий отсчитывать и указывать горизонтальные углы поворота башни относительно продольной оси машины. Имеется стопор башни.
При стрельбе из пушки наводчик использует бинокулярный перископический комбинированный прицел БПК-2-42. Дневная ветвь этого прибора имеет поле зрения 10° при кратности увеличения не менее 6 х, у ночной ветви эти параметры составляют, соответственно, 6,6° и 5,5 х.

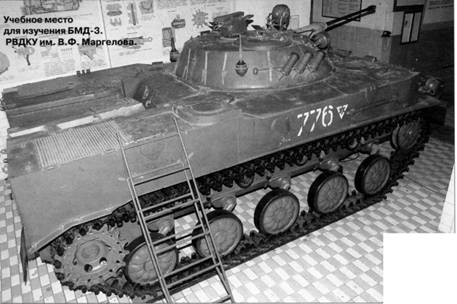

Учебное

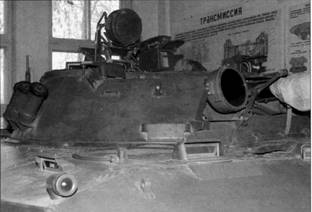

Башня БМД-3. Слева видны прибор ТКН-ЗМБ и осветитель ОУ-ЗГА-2 на командирской башенке, прицел 1ПЗ-З; справа – прицел БПК-2-42, прожектор ОУ-5 (возле установки вооружения); на борту башни – дымовые гранатометы системы 902В «Туча»; на корпусе – прибор- прицел ТНПП-220А.
Пусковая установка ПТРК на крыше башни. Хорошо видны направляющая с защитной крышкой и колпак прибора управления 9Ш119М1 с открытой заслонкой.
Днище корпуса БМД-3.
Курсовые установки автоматического гранатомета АГС-17 и ручного пулемета РПКС74 в лобовом листе корпуса БМД-3.
Дальность видения бортовой проекции основного танка ночью при нормальной прозрачности атмосферы – до 700 м в пассивном и до 800 м в активном режиме. У командира, кроме уже упомянутого комбинированного перископического прибора ТКН-ЗМБ, установлен монокулярный перископический дневной прицел 1ПЗ-З с кратностями увеличения 1,2 хи 4 хи углами поля зрения 49° и 14°, предназначенный для поиска воздушных целей и наведения на них пушки (при стрельбе с места), поиска наземных целей и наведения на них пушки и спаренного пулемета при стрельбе с места и с ходу.
Открытие огня осуществляется спуском затворной рамы с шептала спускового механизма дистанционно, с помощью электроспуска. Электроспуск производится нажатием кнопки на пульте управления наводчика-оператора (или на пульте командира, если управление вооружением переключено на командира). Рычаг дублирующего (ручного) спуска находится на рукоятке подъемного механизма. Питание пушки – раздельное, двухленточное; перезаряжание – ручное и пиротехническое.
В боекомплект пушки входят 500 унитарных выстрелов с бронебойно-трассирующим (БТ), осколочно-фугасно-зажигательным (ОФЗ) и осколочно-трассирующим (ОТ) снарядами. Начальные скорости снарядов составляют: БТ – 970 м/с, ОФЗ и ОТ – 960 м/с. Боекомплект пушки позволяет вести борьбу с легкобронированными целями (на дальности до 1500 м), небронированной техникой, установками ПТУР, открытой живой силой противника, а также с дозвуковыми воздушными целями. Выстрелы к пушке снаряжаются в две ленты, размещенные в магазине и механизме подвода питания. Лента на 160 выстрелов с БТ снарядами укладывается в правый отсек, лента на 340 выстрелов с ОФЗ и ОТ снарядами – в левый отсек магазина. Система питания включает раздаточную коробку с механизмом подтяга лент. Прицельные дальности стрельбы по наземным целям в дневное время БТ снарядом составляют 2000 м, а ОФЗ и ОТ снарядами – 4000 м. Ночью наибольшая прицельная дальность при использовании прожектора ОУ-5-1 достигает 800 м. Наклонная дальность стрельбы по воздушным целям, летящим на высотах не более 2000 м с дозвуковыми скоростями, – 2300 м. Выброс стреляных гильз от пушечных выстрелов производится наружу. Для сбора звеньев лент при стрельбе из пушки служит звеньесборник.
Спаренный с пушкой пулемет ПКТ имеет ленточное питание (в ленте 2000 патронов) и боевую скорострельность 250 выстр./мин, снабжен электроспуском, установка пулемета включает амортизатор и механизм ручной перезарядки.
ПТРК 9П135М предназначен для борьбы с танками и другими бронированными целями. Он может использоваться также против зависших вертолетов, легких полевых сооружений и огневых точек противника. Комплекс включает ПТУР и пусковую установку (ПУ) 9П135М1.
ПТУР 9М113 («Конкурс») и 9М113М («Конкурс – М») размещены в транспортно-пусковых контейнерах с вышибной двигательной установкой, имеют полуавтоматическую систему управления с передачей команд управления по проводам, твердотопливный разгонно-маршевый двигатель, аэродинамические рули, кумулятивную боевую часть. ПУ монтируется на крыше башни между люками командира и наводчика-оператора, состоит из наземной аппаратуры управления с прибором наведения 9Ш119М1, закрытого броневым колпаком, направляющей, погонного устройства, приводов наведения и кнопки «ПУСК». ПУ обеспечивает горизонтальный угол наведения поворотом башни (360°), угол возвышения +15°, угол склонения -5°. Масса ПТУР – 23,8 кг. Дальность стрельбы ракетой 9М113 – от 75 до 4000 м. ПТРК может использоваться и для стрельбы с грунта, для чего в боевом отделении у перегородки МТО располагаются треножный станок 9П56М и вьюк комплекта 9К111.
