Турбонаддув двигателя обеспечивает одноступенчатый центробежный компрессор с приводом от радиальной турбины, работающей от выхлопных газов двигателя. В системе питания воздухом используется двухступенчатый воздухоочиститель с автоматическим эжекционным удалением пыли из пылесборника. Его первая ступень представляет собой циклонный блок, вторая ступень – промасленные кассеты. Система охлаждения двигателя – жидкостная, высокотемпературная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и эжекционным просасыванием воздуха через радиаторы. Эжекторы выполнены в виде двух отсеков корпуса в кормовой части машины и работают за счет использования энергии отработавших газов двигателя. Форсуночный подогреватель с жаротрубным котлом и теплообменником обеспечивает предварительный прогрев двигателя для пуска в условиях низких температур окружающего воздуха. Пуск двигателя производится сжатым воздухом,
В левом и правом выпускных трактах двигателя смонтирован механизм защиты двигателя от попадания воды (автоматический, рычажно-клапанный, с гидроприводом). Он предотвращает проникновение воды в цилиндры двигателя через выпускной тракт неработающего двигателя при нахождении машины на плаву, а также при ее мойке.
Под опорным катком «разрезной» учебной БМД-3 уложен фрагмент снегоболотоходной гусеницы с двойными траками (дополнительный каток не установлен).
Установка поддерживающего ролика БМД-3 и его конструкция.
Разрезной опорный каток БМД-3.
Установка дополнительного катка на опорный каток БМД-3.

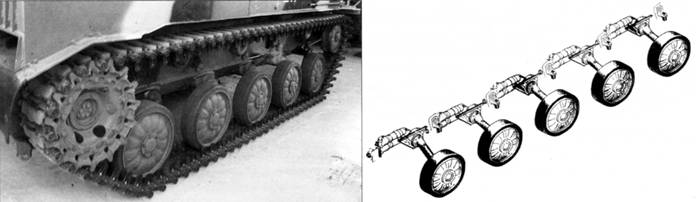

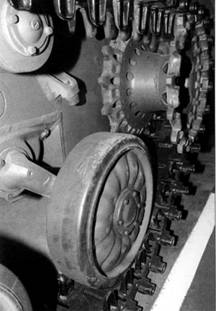

Ведущее колесо и задний опорный каток БМД-3. Хорошо видны схема зацепления гусеницы, кронштейн, балансир и упор опорного катка.
Конструкция опорного катка и балансира.
Конструкция ведущего колеса.
Фрагмент гусеницы БМД-3 и резинометаллический шарнир.

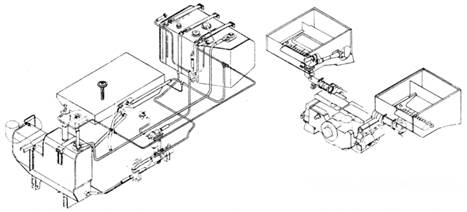

Топливная система включает два фильтра очистки топлива – грубой (щелевого типа) и тонкой очистки (трехсекционный), топливный насос высокого давления, закачивающий и подкачивающий насосы. Емкость топливных баков составляет: левого – 190 л, правого – 120 л, бака-крыши – 140 л. Система смазки – комбинированная (под давлением и разбрызгиванием). Емкость системы смазки – 60 л (емкость масляного бака – 50 л). Средний расход топлива на 100 км при движении по шоссе составляет 90 л, по грунтовой дороге-136-164л, расход масла на 100 км – 1,5 и 4,5 л соответственно.
Механизм защиты двигателя от проникновения воды (автоматический, рычажно-клапанный, с гидроприводом) предотвращает попадание воды в цилиндры через выпускной тракт неработающего двигателя при нахождении машины на плаву, а также при мойке. Он смонтирован в левом и правом выпускном трактах.
Трансмиссия машины – гидромеханическая, двухпоточная, полностью реверсивная. Она состоит из механизма передач и поворота (МПП), бортовых редукторов, остановочных тормозов и приводов управления. Она обеспечивает передачу крутящего момента через бортовые редукторы на ведущие колеса машины, непосредственно к насосам водометных
Ряд проблем не только при разработке, но и уже в эксплуатации первых БМД-3 создало механическое соединение коленчатого вала двигателя с трансмиссией. Двигатель создавал значительные крутильные колебания, которые на резонансных частотах (как правило, при глушении двигателя, около 400 мин – 1) приводили к разрушению соединяющего торсионного вала. По словам тех, кому довелось эксплуатировать БМД-3 раннего выпуска, «вал гидротрансформатора просто резало». Решить проблему могла установка на выходном валу двигателя маховика, но разработчик 2В-06 В.И. Бутов не стал использовать механический маховик без изменений жестких требований по массе двигателя. Также он отказался установить на двигатель «воздушный маховик» (который мог бы еще и увеличить КПД турбокомпрессора в диапазоне рабочих оборотов двигателя) без внесения изменения требований задания по предельной высоте двигателя – не более 500 мм. Введенный А.В. Шабалиным механизм компенсации крутильных колебаний был выполнен на резиновых вставках, что потребовало регулярных регламентных работ по их замене (3-5 лет) и не смогло полностью исключить случаи поломок торсионного вала.
Остановочные тормоза-дисковые, двустороннего действия. Бортовые редукторы – одноступенчатые, соосные,планетарные с плавающими элементами.
Приводы управления трансмиссией электрогидравлические, с электронным блоком автоматики и гидравлическими (гидрообъемными) исполнительными механизмами. Имеется также ручной привод с механическими и гидравлическими исполнительными механизмами. Автоматизация трансмиссии облегчила физическую работу механика-водителя, а значит – повысила возможности БМД-3 на марше и в бою.
Гусеничный движитель имеет заднее расположение ведущих колес со съемными зубчатыми венцами. При разработке БМД-3 специалисты ГБТУ обратили внимание на сближенное расположение задних опорных катков и ведущих колес, на слишком крутой подъем задней ветви гусеничного обвода, что при заторможенном ведущем колесе в повороте с радиусом, равным ширине колеи машины, приводило к образованию под ведущим колесом «мешка» с выходом траков из зацепления и, как следствие, к проскоку гусеницы на зубьях ведущего колеса. Были претензии и к прочности установки направляющего колеса, однако оно неплохо защищено от ударов, будучи «утопленным» в обводы лобовой части корпуса.
Направляющие колеса – сварные, односкатные, с обрезиненными ободами. Опорные катки (по пять на борт) односкатные, аналогичные каткам плавающего танка ПТ-76, с массивными резиновыми шинами, поддерживающие ролики – по четыре на борт. Опорный каток устанавливается на короткой оси балансира на шариковых подшипниках. Пустотелые опорные катки на плаву служат дополнительными поплавками, улучшающими остойчивость машины. Поддерживающие катки – также односкатные, с массивной полиуретановой шиной.
Вверху: Воздухозаборная труба в выдвинутом положении. Ниже: БМД-3 на плаву.
Гидрореактивный водометный движитель.
Кормовая часть корпуса БМД-3. Кормовой лист снят, хорошо видны механизм передачи и поворота с гидрообъемной передачей, рабочие колеса водометов, а также эжекторы по бортам кормовой части.
