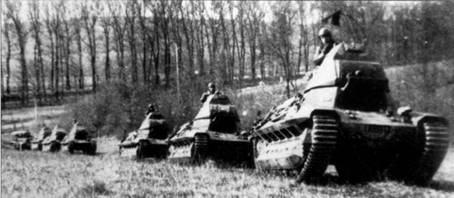

Два взвода танков FCM 36 из состава 4-го ББТ (MB).
В
Автор выражает благодарность за предоставленные фотоматериалы Barthelemy Vieillot (BV), Association «Ardennes 1940, a ceux qui ont resiste» и лично ее президенту М. Michel Baudier (MB), а также Jean Yves Mary(JYM).
1. Сборник мемуаров "14/25 MA11940, Vaincre ou mourir sous le soleil des Ardennes». – Societe philatelique et cartophile du canton de Raucourt, 1995.
2. Bernard Horen. Une bataille «oubliee- de la seconde guerre mondiale: bataille de Stonne-Le Mont-Dieu-Tannay, 14-25 mai 1940. – Association «Ardennes 1940, a ceux qui ont res/ste», 1999.
3. Helmuth Spaeter. The history ot the Panzerkorps Grossdeutschland. – J.J.Fedorowicz Publishing inc., 1992.
4. Steven J. Zaloga. Panzer IV vs Char В1 bis, France 1940 (Duel №33). – Osprey Publishing Ud.,2011.

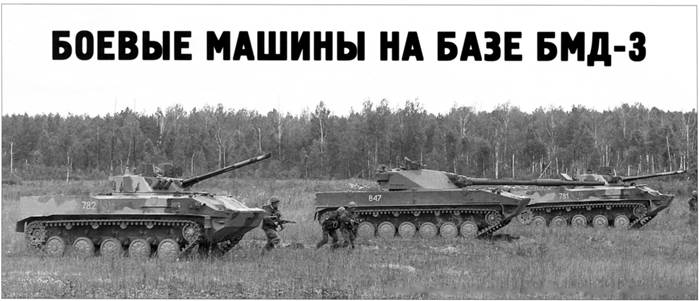

Боевые машины на базе БМД-3
Семен Федосеев
Использованы фото А. Передника, Н. Донюшкина. Е Мешкова и из архива редакции.
В разные годы были начаты ОКР по созданию на базе БМД-3 (см. «ТиВ» №5-7/2012 г.) целого ряда боевых и специальных машин, однако по разным причинам большинство из них прекратилось на этапах подготовки рабочей конструкторской документации и изготовления опытных образцов для предварительных испытаний.
Из числа машин на шасси БМД-3, поставленных на серийное производство, можно упомянуть боевую машину десанта БМД-4, 125-мм самоходную противотанковую пушку 2С25 «Спрут-СД» и разведывательную химическую машину РХМ-5. Завершена также разработка десантного многоцелевого бронетранспортера БТР-МД.
Предварительные испытания командирской модификации «Бахча-К» прошли в 1993 г., государственные испытания – в 1994 г., а в 1996 г. под обозначением БМД-ЗК она была принята на вооружение. Боевой расчет БМД-ЗК сокращен до пяти человек, на машине дополнительно смонтированы радиостанции и навигационная аппаратура. Однако серийно БМД-ЗК не выпускалась.

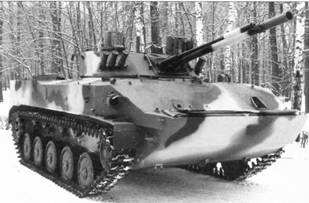

Одна из первых боевых машин десанта БМД-4 («Объект 960»). Амбразура автоматического гранатомета в лобовом листе корпуса еще не заглушена.
БМД-4 на плаву.
Еще на этапе формирования облика семейства боевых и специальных машин для ВДВ на базе «боевой машины десанта 90-х годов» конструкторы в инициативном порядке предлагали включить в него «боевую машину десанта с повышенными характеристиками по вооружению и защите». Комплекс ее основного вооружения был бы аналогичен разрабатываемой в это же время БМП-3 (100-мм орудие, 30-мм автоматическая пушка и 7,62-мм пулемет в едином блоке в двухместной башне) при боевой массе машины 14-15 т. Предполагалось выполнить перспективную БМД на шести- или семикатковом шасси – в зависимости от
На этот раз речь шла о существенной модернизации БМД-3 с сохранением пятикаткового шасси и установкой двухместного боевого отделения с комплексом вооружения, аналогичным БМП-3. Новое боевое отделение (боевой модуль) разработали в тульском КБ Приборостроения (КБП) в рамках программы модернизации БМП-3. ОКР по боевой машине десанта с новым унифицированным боевым отделением получила шифр «Бахча-У» (который нередко относят к боевому отделению). КБП оказалось ведущим предприятием по этой ОКР. Соисполнителем по шасси был, естественно, ВгТЗ, где работы шли под руководством главного конструктора В.В. Ханакина. Совместные работы КБП и ВгТЗ по этой машине развернулись с 1997 г. Опытное боевое отделение было изготовлено КБП и «Туламашзаводом» в 2001 г. и прошло испытание на шасси БМД-3.
На вооружение новую боевую машину десанта приняли 31 декабря 2004 г. под обозначением БМД-4. В мае 2005 г. в Туле на территории ГУП «КБП» его Генеральный конструктор А. Г. Шипунов торжественно передал командующему ВДВ генерал-полковнику А.П. Колмакову четыре БМД-4, а в августе того же года новые машины получил 137-й отдельный парашютно- десантный полк (г. Рязань). Предполагалась организация серийного производства БМД-4 с изготовлением новых шасси на ВгТЗ и постепенная модернизация ранее выпушенных БМД-3 до уровня БМД-4 в ходе капитального ремонта.
Разумеется, не обошлось без «трений». На фоне в целом положительных отзывов командования ВДВ звучали нарекания на превышение БМД-4 предела массы 13,2 т, который ранее с большим трудом был согласован для БМД-3 (хотя столь радикальное усиление вооружения могло дать и куда большее увеличение массы).
Интенсивная эксплуатация первых трех БМД-4 в 137-м полку позволила выявить ряд проблем. Высказывались, в частности, претензии и к «стыковке башни и шасси» – в основном, к совместимости электрооборудования корпуса машины и боевого отделения, к узкому температурному диапазону концевых выключателей и т.п. Вызывало нарекание качество изготовления некоторых деталей, что потребовало доработок. Если офицеры-десантники, эксплуатировавшие первые БМД-4, даже шутили, что в машине «нужно предусмотреть еще одно место – для представителя завода» (а представители КБП и ВгТЗ все время находились в части в процессе опытной эксплуатации), то к машинам следующей серийной партии относились уже значительно лучше. Из Рязани БМД-4 передали в 76-ю десантно-штурмовую дивизию (г. Псков).
БМД-4 сохранила шасси и общую схему компоновки базовой БМД-3. В отделении управления по оси машины располагается механик-водитель, справа и слева от него – два десантника, а также два универсальных сиденья, на которых при десантировании размещаются командир и наводчик. За отделением управления расположено боевое отделение с размещением основного вооружения и двух членов экипажа во вращающейся башне. За башней находится десантное отделение с тремя местами для десантников, осуществляющих посадку и высадку через кормовой десантный люк. Моторно-трансмиссионное отделение (МТО) занимает заднюю часть корпуса.
В башне в едином блоке собраны 100-мм орудие-пусковая установка 2А70, справа от него – 30-мм автоматическая пушка 2А72, слева — 7,62-мм пулемет ПКТ или ПКТМ. Конструкторам КБП удалось сделать строенную установку разнокалиберного вооружения достаточно компактной; блок оружия имеет длину 3943 мм, ширину по цапфам 655 мм, массу 583 кг. Углы наведения блока оружия по вертикали – от -6 до +60°.
2А70 представляет собой нарезное 100-мм орудие низкой баллистики с вертикальным клиновым затвором, с возможностью запуска через ствол противотанковой управляемой ракеты (ПТУР), снабжено единым автоматом заряжания осколочно- фугасных снарядов и ПТУР. Автомат производит доставку выстрелов из мест хранения в плоскость заряжания орудия-пусковой установки, досылание в камору и удаление стреляной гильзы за пределы боевого отделения. Соответственно,автомат заряжания включает конвейер, механизмы загрузки, заряжания и открытия люка выброса гильз. Каркас конвейера, в котором выстрелы уложены в лотки, размещен под полом боевого отделения и может вращаться относительно последнего с помощью электромеханического или ручного (аварийного) привода. Автомат заряжания уменьшает загазованность внутри машины и обеспечивает заряжание пушки в течении 4-6 с.
