ПТУР вместе с орудием и аппаратурой управления составляет комплекс управляемого вооружения. В его составе могут использоваться выстрелы ЭУБК23-3 с ПТУР 9М117М1 или ЗУБКЮ-З с ПТУР 9М117. Система управления обеих ПТУР – полуавтоматическая по лучу лазера. ПТУР 9М117М1 «Аркан» при бронепробиваемости 750 мм с преодолением динамической защиты позволяет на дальностях до 5500 м поражать современные основные боевые танки, включая М1А1 «Абрамс», «Леопард-2» и др. (бронепробиваемость боевой части ПТУР 9М117 – 550 мм без обеспечения преодоления ДЗ, максимальная дальность стрельбы – 4000 м). В боекомплект орудия входят 100-мм выстрелы с осколочно-фугасными снарядами: ЗУОФ19 со снарядом 30070 и ЗУОФ17 со снарядом 30Ф32. Оптимизированная форма

снаряда, некоторое его облегчение при увеличении метательного заряда в выстреле ЗУОФ19 позволили вести огонь на дальности до 7000 м против 4000 м с ЗУОФ17, при этом могущество снаряда ЗОФ70 выстрела ЗУОФ 19 увеличено за счет большего коэффициента наполнения, улучшена также кучность стрельбы.

Автоматическая пушка 2А72 имеет двухстороннее ленточное питание с автоматизированным и ручным переключением подачи. В боекомплект входят патроны ЗУБР6 с бронебойно-трассирующим, ЗУБР8 с бронебойным подкалиберным и ЗУОФ8 с осколочно-фугасно-зажигательным снарядами. Дальность стрельбы 30-мм пушки – до 4000 м осколочно-фугасным и до 2500 м бронебойным подкалиберным снарядами. Использованные звенья лент пушки и пулемета, стреляные гильзы пулемета отводятся внутрь боевого отделения. Комплекс вооружения рассчитан на поражение не только наземных (основные боевые танки, бронемашины, живая сила открыто и в укрытиях, огневые сооружения, пусковые установки ПТУР и др.), но и низколетящих воздушных целей противника (возможность поражения вертолетов огнем 30-мм пушки или ПТУР).

Боевые машины десанта БМД-4. Хорошо видны строенная установка вооружения и комбинированные прицелы наводчика и командира.

Боекомплект механизированной боеукладки составляют 34 унитарных 100-мм выстрела (в том числе четыре выстрела с ПТУР), 350 патронов к 30-мм автоматической пушке и 2000 7,62-мм патронов к пулемету. Кроме того, имеются шесть запасных 81 -мм дымовых гранат ЗД6 (ЗД6М) для дымовых гранатометов. При авиатранспортировке и десантировании парашютным способом БМД-4 устанавливалось уменьшение боекомплекта. Это одна из вынужденных мер «снятия» лишней массы, так как для десантирования требуется снизить массу машину с 13,6 до 13,2 т.

Существенным новшеством и преимуществом нового боевого отделения стала автоматизированная всесуточная система управления огнем (СУО), включающая:

– высокоточный комбинированный (день/ночь) прицел наводчика с независимой двухплоскостной стабилизацией поля зрения, оптическим, тепловизионным и дальномерным каналами, информационным каналом управления ПТУР. Кратность увеличения дневного канала – 12х, диапазон измеряемой дальности по дальномерному каналу – до 10000 м;

– панорамный прицел командира с дневно-ночным и дальномерным каналами, позволяющий командиру давать целеуказание наводчику, а также вести прицельную стрельбу всеми видами вооружения, кроме ПТУР;

– автомат сопровождения целей, объединенный с тепловизионным и телевизионным каналами прицелов;

– двухплоскостной стабилизатор вооружения, обеспечивающий минимальную скорость наведения 0,02 град./с и максимальную перебросочную скорость 60 град./с;

– цифровой баллистический вычислитель;

– датчики внешней информации;

– пульты наводчика и командира, мониторы командира и наводчика, пульт управления.

Комбинированный прицел наводчика и панорамический прицел командира разработаны КБП совместно с ОАО АНПП «Темп-Авиа» (г. Арзамас»), ФГУП «НИИ «Полюс» (г. Москва), ОАО «ВОМЗ» (г. Вологда). К созданию автомата сопровождения целей привлекли ОАО «НКБ ВС» (г. Таганрог), баллистического вычислителя, пультов управления, навигационной аппаратуры – МИЭТ (г. Зеленоград), стабилизатора – ОАО «СКБ ПА» (г. Ковров).

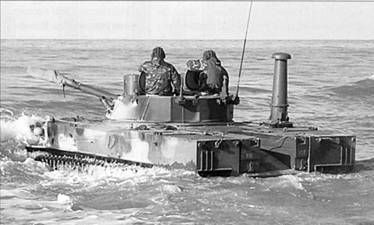

Так что в КБП не преувеличивали, говоря, что комплектующие на сборку БМД-4 «привозят со всей России». Составные части СУО связаны единой информационно-управляющей системой. СУО позволяет командиру и наводчику вести эффективную стрельбу с места и в движении (в том числе – на плаву), днем и ночью, существенно повышает разведывательные возможности БМД-4. Возможность ведения прицельной стрельбы с ходу для легкобронированной машины имеет, наверное, еще большее значение, чем для машин тяжелой категории, поскольку способствует уменьшению уязвимости от огня противника. С другой стороны, увеличение дальности стрельбы осколочно-фугасным снарядом дает возможность БМД-4 поддерживать действия десантников огнем с закрытых позиций.

В боевом отделении имеются также прицел- дублер наводчика ППБ-2, ручные дублеры спусков вооружения. Круговой обзор обеспечивают перископические приборы наблюдения ТНПТ-2.

Унифицированное боевое отделение не зря именуется «модулем» – кроме БМП-3 и БМД-3, оно предполагалось к установке на шасси БМП-2, СПТП «Спрут-СД» (эта машина будет рассмотрена ниже) и БТР-90.

В передней части корпуса БМД-4 сохранена правая установка для ручного пулемета РПКС74, левая установка для гранатомета АГС-17 снята. Бортовые и кормовые установки для индивидуального оружия десанта сохранены.

Корпус и башня БМД-4, сваренные из алюминиевого броневого сплава, по пулестойкости и противоминной стойкости остались на уровне БМД-3. Башня выполнена в виде десятигранной усеченной пирамиды; ее лобовые проекции усилены стальными броневыми листами, установленными разнесенно с основной броней. По обе стороны от установки вооружения на башне смонтированы 81-мм гранатометы системы 902В «Туча» для запуска дымовых и осветительных гранат. В разработке бронеколпака боевого отделения активное участие приняли специалисты ВНИИ Стали, его механической части – «Туламашзавода».

Установка нового боевого отделения (модуля) потребовала ряда усовершенствований в конструктивных группах корпуса базовой машины. В частности, вварены новые пиллерсы (стойки), а в крыше корпуса установлено новое подпогонное кольцо. Кроме того, при модернизации доработаны место механика-водителя, элементы крепления сидений десантников, универсальных сидений для десантирования командира и наводчика. Некоторые изменения внесены в элементы крепления личного комплекта, средства вентиляции, табельное имущество, средства связи, ЗИП, схему электрообогрева сидений.

БМД-4 оснащена коллективной системой защиты от оружия массового поражения с фильтровентиляционной установкой и быстродействующим противопожарным оборудованием.

Силовой блок, трансмиссия, ходовая часть, гидравлическая и пневматическая системы шасси аналогичны БМД-3.

Машина оснащена УКВ радиостанциями Р-168-25У («Акведук-25У») и Р-168-5УВ («Акведук-5УВ»), обеспечивающими дальность радиосвязи в движении, соответственно, до 20 и до 10 км, аппаратурой внутренней связи и коммуникации Р-168 АВСК-Б, приемником спутниковых навигационных систем ГЛОНАСС/GPS с отображением данных на мониторе командира. В командирском варианте машины БМД-4К предусмотрена дополнительная радиостанция и специально оборудованные рабочие места.

Транспортировка и десантирование БМД-4 предполагалась из тех же самолетов военнотранспортной авиации, что и БМД-3. Изменения массогабаритных характеристик и общей конфигурации БМД-4 по сравнению с БМД-3 требовали доработки средств десантирования. 31 октября 2005 г. было выдано ТТЗ на разработку средств десантирования для БМД-4. Эта ОКР велась в рамках создания унифицированных средств парашютного десантирования боевых и специальных машин ВДВ с экипажем и боевым расчетом внутри машины. Средства десантирования, получившие обозначение П325 (основной разработчик – МКПК «Универсал»), в целом аналогичны средствам ПБС-950 для БМД-3 – степень унификации превысила 90%.
