Броневая защита танка – дифференцированная, противоснарядная.

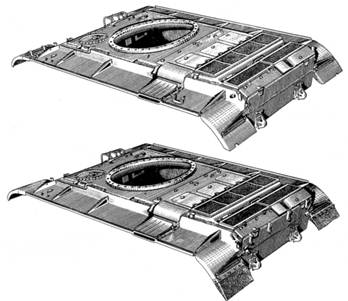

Корпус машины сваривался из броневых катаных листов толщиной 15, 20, 30, 45, 75 и 90 мм. Максимальная толщина лобовой части башни достигала 120 мм. При модернизации конструкция корпуса и башни существенных изменений не претерпела, за исключением упразднения в бортах башни отверстий для стрельбы из личного оружия и некоторых изменений по корпусу, связанных с установкой новых и дополнительных агрегатов и узлов силовой установки и трансмиссии танка. Так, например, для конструктивно измененного входного редуктора трансмиссии в днище машины был сделан вырез, который снаружи закрывался и заваривался специально изготовленным броневым листом. В связи с использованием новой системы отвода отработавших газов в левом борту выполнили вырез, а старые отверстия
В качестве противопожарного оборудования использовались два ручных углекислотных огнетушителя ОУ-2 в боевом отделении. Средствами для постановки дымовой завесы машина не оборудовалась.
В МТО танка вместо дизеля В-44 мощностью 368 кВт (500 л.с.) устанавливался двигатель В-54 мощностью 382 кВт (520 л.с.) при частоте вращения коленчатого вала 2000 мин– 1 с масляным фильтром «Кимаф». Пуск двигателя (основной) осуществлялся с помощью электростартера СТ-16М или СТ-700 мощностью 11 кВт (15 л.с.) или сжатого воздуха из двух пятилитровых баллонов. Для обеспечения пуска двигателя в условиях низких температур окружающего воздуха (от – 5°С и ниже) применялся форсуночный подогреватель, осуществлявший подогрев охлаждающей жидкости, топлива и масла.
В системе воздухоочистки двигателя использовался один воздухоочиститель ВТИ-4 с двумя ступенями очистки и автоматическим (эжекционным) удалением пыли из пылесборников, который имел более высокую степень очистки воздуха. Емкость четырех внутренних топливных баков составляла 500 л, емкость трех наружных топливных баков, включенных в топливную систему двигателя, была увеличена со 150 до 285 л. Запас хода танка по шоссе возрос с 235 до 420-440 км. В период 1961-1968 гг. в кормовой части корпуса начали устанавливать две 200-л топливные бочки, не включенные в топливную систему двигателя.
В системе охлаждения и системе смазки двигателя использовались водяные и масляные радиаторы, масляный бак с редукционным клапаном и маслозакачивающий насос МЗН-2, заимствованные у танка Т-54.
Трансмиссия – механическая. В ней применялись входной редуктор, главный фрикцион (как с 15, так и с 17 дисками трения), коробка передач и двухступенчатые ПМП с приводами управления, заимствованные у танка Т-54. В коробке передач на повышенных передачах (на II, III, IV и V передачах) использовались инерционные синхронизаторы. Вентилятор системы охлаждения двигателя – дюралевый,с 24 или лопатками, с открытым или закрытым фрикционом. Установка дюралевого вентилятора в сочетании с усиленным приводом от коробки передач исключила случаи разрушения конических шестерен привода вентилятора.
Заменить полностью бортовые редукторы не удалось, так как это привело бы к большому объему работ, связанных с заменой их броневых картеров. Ведомая шестерня, картер и крышка бортового редуктора остались без изменения. В бортовых редукторах установили конструктивно новые ведущие и ведомый валы с уплотнениями и другими деталями. Кроме того, в картеры бортовых передач вваривались сапуны, которые обеспечивали сообщение внутренних полостей бортовых редукторов с атмосферой, что позволило исключить случаи подтекания смазки из-за повышенного давления внутри картеров.
В ходовой части машины устанавливались мелкозвенчатые гусеницы цевочного зацепления и ведущие колеса, заимствованные у танка Т-54 обр.1947 г. Ширина трака гусеницы составляла 500 мм. Направляющие колеса были усилены. Впоследствии вместо прежних опорных катков использовались опорные катки танка Т-54А с дисками коробчатого типа. Индивидуальная торсионная подвеска машины конструктивным улучшениям не подвергалась.
В связи с установкой новых агрегатов трансмиссии и ходовой части скорости машины несколько изменились. Поскольку привод к спидометру СП-14 остался прежним, то его показания не соответствовали действительно пройденному пути и фактической скорости машины, поэтому для получения действительных данных необходимо было умножать имевшиеся показания прибора на коэффициент, равный 1,13.
Электрооборудование машины по сравнению с электрооборудованием Т-44
Система охлаждения и подогрева двигателя танка Т-44М.
Система смазки двигателя танка Т-44М.
Установка двигателя В-54 и коробки передач танка Т-54 в МТО танка Т-44М.
Бортовой редуктор с ведущим колесом танка Т-44М.

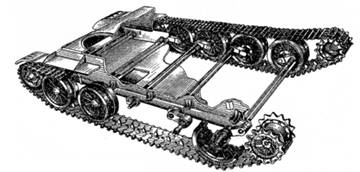

Ходовая часть танка Т-44М.

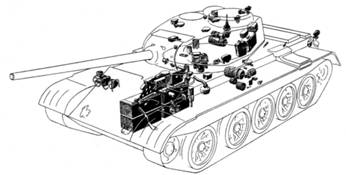

Размещение приборов электрооборудования в танке Т-44М.
Укладка ЗИП внутри танка Т-44М до 1961 г.
Для внешней связи на танке устанавливалась радиостанция Р-113 (в башне слева от командира танка). Внутренняя телефонная связь между членами экипажа, а также выход на внешнюю связь командира и наводчика через радиостанцию обеспечивались танковым переговорным устройством ТПУ Р-120. Для связи с командиром десанта на башне сзади командирской башенки имелась специальная розетка.
Изменения претерпела укладка ЗИП снаружи и внутри машины.
На базе танка Т-44М были созданы командирский танк Т-44МК, гусеничный бронированный тягач БТС-4 и опытные образцы танка Т-44МС со стабилизатором танковой пушки СТП-2 «Циклон».
Укладка ЗИП втанкеТ-44М (1961-1968 гг.).
Зарядный агрегат танка Т-44МК.
Танк Т-44МС (первый опытный образец)
