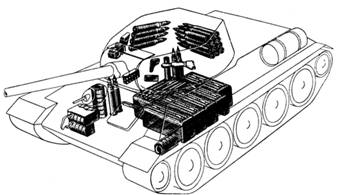

Основная стеллажная укладка на 16 выстрелов (в некоторых танках – 12 выстрелов) располагалась в нише башни, хомутиковые укладки на девять выстрелов размещались: на борту корпуса (четыре выстрела), в боевом отделении по углам перегородки 167* (три выстрела), справа в передней части боевого отделения (два выстрела), остальные 35 выстрелов (в некоторых танках 34 выстрела) укладывались в шести ящиках на днище боевого отделения. Диски к пулеметам ДТМ располагались в специальных гнездах: 15 шт. – на переднем лобовом листе впереди сиденья пулеметчика, 7 шт. – справа от сиденья пулеметчика у правого борта корпуса, 5 шт. – на днище корпуса слева от сиденья механика-водителя и 4 шт. – на правой стенке башни впереди сиденья заряжающего. Ручные гранаты Ф-1 находились в укладочных гнездах, на левом борту 168* ,
Для стрельбы из пушки применялись унитарные выстрелы с бронебойно-трассирующим тупоголовым снарядом БР-365 с баллистическим наконечником и остроголовым снарядом БР-365К, с подкалиберным бронебойно-трассирующим снарядом БР-365П, а также с осколочной цельнокорпусной гранатой 0-365К с полным и уменьшенным зарядом. Начальная скорость бронебойно-трассирующего снаряда составляла 895 м/с, осколочной гранаты – 900 м/с при полном заряде и 600 м/с – при уменьшенном заряде. Дальность прямого выстрела бронебойным снарядом составляла 900-950 м, подкалиберным бронебойно-трассирующим – 1100 м (при высоте цели 2 м).
В 1956 г., боекомплект к пушке довели до 60 выстрелов (из них: 39 шт. с осколочно-фугасным снарядом, 15 шт. – с бронебойно-трассирующим снарядом и 6 шт. – с подкалиберным бронебойно-трассирующим снарядом), а к пулеметам ДТМ – до 2750 патронов, из которых 1953 шт. находились в 31 диске, а остальные – в укупорке.
В 1960 г. боекомплект к пушке был уменьшен до 55 выстрелов к пушке и 1890 патронов к пулеметам ДТМ. В стеллажной укладке в нише башни находились 12 выстрелов (с 0-365К), восемь выстрелов крепились в хомутиковых укладках: на правом борту башни (4 шт. с БР-365 или БР-365К), в отделении управления у правого борта корпуса (2 шт. с БР-365П) и в правом заднем углу боевого отделения (2 шт. с БР-365П). Остальные 35 выстрелов (из них 24 шт. с 0-365К, 10 шт. – с БР-365 или БР-365К и 1 шт. – с БР-365П) размещались в шести ящиках на днище боевого отделения. Укладка патронов к пулеметам ДТМ и ручных гранат Ф-1 изменений не претерпела. Патроны к автомату АК-47 в количестве 180 шт., снаряженные в шесть магазинов, располагались: пять магазинов в специальной сумке на правом борту башни и один магазин – в специальном кармане на чехле автомата. Остальные 120 патронов в штатной укупорке укладывались в танке по усмотрению экипажа. Сигнальные патроны в количестве 6 шт. находились в специальной сумке (под кобурой с сигнальным пистолетом), на левом борту башни левее прицела ТШ, остальные 14 шт. – в укупорке, в боевом отделении на свободных местах по усмотрению экипажа.
Броневая защита танка – дифференцированная, противоснарядная. Конструкция корпуса и башни танка по сравнению с танком Т-34-85 обр. 1944 г. осталась без изменений. Корпус танка сваривался из литой и катаной брони толщиной 20 и 45 мм с отдельными болтовыми соединениями.
Литая башня с вварной крышей, монтировавшаяся на корпусе танка на шариковой опоре, имела максимальную толщину в лобовой части 75 мм – для машин выпуска до 7 августа 1944 г. или 90 мм – для машин позднего выпуска.
На танках послевоенного выпуска устанавливались башни с улучшенной системой вентиляции 169* боевого отделения. Установка двух вытяжных вентиляторов, располагавшихся в кормовой части крыши башни, была разнесена.
При этом один из вентиляторов, устанавливавшийся в передней части крыши (над срезом казенной части пушки), работал как вытяжной, а второй, оставшийся на прежнем месте, – как нагнетательный, что позволило осуществить более эффективную продувку боевого отделения с исключением прохождения пороховых газов через рабочие места экипажа.
Для постановки дымовой завесы на верхнем кормовом листе корпуса машины устанавливались две дымовые шашки БДШ-5 с электрической системой воспламенения с места командира танка и механизмом сброса. В походном положении (при установке на танке двух дополнительных бочек с топливом, монтировавшихся на верхнем кормовом листе на специальных кронштейнах) дымовые шашки крепились на левом верхнем бортовом листе, впереди дополнительного бака с маслом (на части машин здесь устанавливался третий дополнительный бак для топлива емкостью 90 л).
При проведении капитального ремонта вместо двигателя В-2-34 устанавливался дизель В2-34М или В34М-11 мощностью 368 кВт (500 л.с.) при частоте вращения коленчатого вала 1800 мин1 . Пуск двигателя осуществлялся с помощью электростартера СТ-700 мощностью 11 кВт (15 л.с.) (основной способ) или сжатого воздуха (запасной способ) из двух воздушных десятилитровых баллонов. Для облегчения пуска двигателя в условиях
166* В зависимости от партии выпуска танков.
167* В связи с установкой в танке форсуночного подогревателя укладку одного выстрела, ранее располагавшегося в левом углу у перегородки, перенесли в правый угол у моторной перегородки. При этом задний ящик с выстрелами сдвинули влево.
168* На танках с форсуночным подогревателем эта укладка размещалась на правом борту корпуса.
169* Улучшенная система вентиляции боевого отделения разработана в КБ завода №112 «Красное Сормово».
170* Застывшее масло из подводящего маслопровода перед пуском двигателя удалялось с помощью горячего масла, закачивавшегося в масляные баки через специальный штуцер приспособления ручным шестеренчатым насосом, который придавался в ЗИП танка.

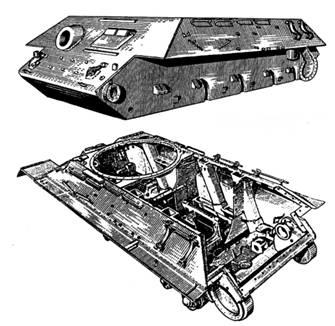

Корпус танка Т-34-85 обр. 1960 г.
Днище корпуса танка Т-34-85 обр. 1960 г.
Башня танка Т-34-85 обр. 1960 г. с улучшенной системой вентиляции (продольный разрез).
Установка дымовых шашек БДШ-5 в кормовой части корпуса танка Т-34-85 обр. 1960 г.
В топливную систему входили восемь топливных баков, находившихся внутри корпуса танка и объединенных в три группы: группу правых бортовых баков, группу левых бортовых баков и группу кормовых баков. Общая емкость всех внутренних топливных баков – 545 л. Дополнительно на правом борту танка устанавливались два наружных топливных бака емкостью 90 л каждый. На верхнем наклонном кормовом листе предусмотрели крепления для двух дополнительных топливных баков емкостью по 67,5 л каждый (вместо дымовых шашек). Наружные топливные баки не были включены в топливную систему. Для заправки топливных баков машины из различных емкостей использовался заправочный (шестеренчатый) насос.
С 1960 г. на кормовом наклонном листе стали крепиться две бочки для топлива емкостью 200 л каждая, а в состав топливной системы был введен сливной бачок. Этот бачок располагался на перегородке МТО у правого борта корпуса и служил для слива в него топлива (через специальный трубопровод) из картера топливного насоса, просочившегося по зазорам в плунжерных парах. Одновременно в ЗИП танка ввели малогабаритный заправочный агрегат МЗА-З, который в транспортном положении укладывался в металлическом ящике, крепившемся снаружи на левом наклонном борту корпуса.
