171* Два типа коробок передач использовались на танках до 1960 г.Затем при капитальном ремонте стали устанавливаться только пятискоростные коробки передач, при этом замене подлежали и приводы управления.
Система смазки двигателя танка Т-34-85 обр. 1960 г.
Система охлаждения двигателя танка Т-34-85 обр. 1960 г.
Установка

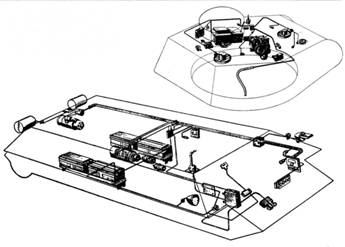

Размещение приборов электрооборудования в башне и корпусе танка Т-34-85 обр. 1960 г.

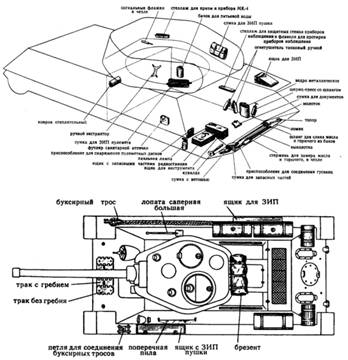

Размещение ЗИП внутри и снаружи (внизу) танка Т-34-85,1956 г.
Для внешней радиосвязи в башне танка до 1952 г. использовалась радиостанция 9РС, а для внутренней связи – танковое переговорное устройство ТПУ-З-Бис-Ф. С 1952 г. вместо них применялась радиостанция 10РТ-26Э с танковым переговорным устройством ТПУ-47. В последующем ввели радиостанцию Р-123 и танковое переговорное устройство Р-124, а также розетку для связи с командиром десанта.
Изменениям подверглась укладка ЗИП как снаружи, так и внутри танка.
На командирских машинах, выпускавшихся в послевоенный период, устанавливались радиостанции РСБ-Ф и 9РС 172* с танковым переговорным устройством ТПУ-ЗБис-Ф. Питание обеих радиостанций осуществлялось от штатных аккумуляторных батарей. Их подзарядка производилась с помощью автономного зарядного агрегата, в состав которого входил двигатель Л-3/2. В связи с установкой дополнительной радиостанции с зарядным агрегатом боекомплект к пушке был сокращен до 38 выстрелов.
Часть танков оборудовали под установку колейного каткового минного трала ПТ-3.
На базе танка Т-34-85 в послевоенные годы были созданы и серийно выпускались на заводах капитального ремонта Министерства обороны СССР танковый тягач Т-34Т, танковый кран СПК-5 (СПК-5/10М) и кран-транспортер КТ-15. Кроме того, на базе Т-34-85 были изготовлены опытные образцы танковых кранов СПК-ЗА и СПК-10.
ТанкТ-44М представлял собой модернизированный танк Т-44 выпуска 1944-1947 гг., разработанный в КБ завода №183 в Нижнем Тагиле под руководством главного конструктора А.А. Морозова в июле 1944 г. Машина была принята на вооружение Красной Армии постановлением ГКО №6997 от 23 ноября 1944 г. и поставлена на серийное производство на заводе №75 в Харькове (главный конструктор завода М.Н. Щукин). В послевоенный период завод №75 выпустил 1253 танка Т-44.
Мероприятия по модернизации машины по заданию ГБТУ были разработаны конструкторским бюро завода №75 в Харькове под руководством главного конструктора А.А. Морозова в 1957-1958 гг. При отработке чертежно-технической документации танк имел заводское обозначение «Объект 136М». Модернизация проводилась с 1959 г. на ремонтных заводах Министерства обороны СССР при проведении капительного ремонта машин. Почти все ранее выпущенные машины (за исключением списанных в процессе эксплуатации) были модернизированы 173* .
В ходе проведения мероприятий по модернизации на танке Т-44М использовались более надежные агрегаты, системы и узлы силовой установки, трансмиссии и ходовой части танка Т-54. Для обеспечения возможности вождения машины ночью устанавливался прибор ночного видения.
Танк Т-44М имел классическую схему компоновки с экипажем из четырех человек и размещением внутреннего оборудования в трех отделениях: управления, боевом и МТО. Отделение управления занимало левую носовую часть корпуса танка. В нем находились: рабочее место механика-водителя, над которым в крыше корпуса имелся входной люк с поворотными основанием и броневой крышкой; органы управления танком; контрольно-измерительные приборы; выключатель батарей; розетки переносной лампы и внешнего пуска двигателя; два воздушных баллона; аппарат ТПУ; реле-регулятор; сигнальные лампы выхода ствола пушки за пределы ширины танка и пулемет ДТМ с частью боекомплекта. Правее сиденья механика-водителя за перегородкой располагались передние топливные баки, основная часть боекомплекта пушки и аккумуляторные батареи. За сиденьем механика-водителя в днище корпуса находился люк аварийного (запасного) выхода, крышка которого откидывалась на петлях к левому борту корпуса.
172* Принципиальные схемы на установку средств связи были согласованы с представителем Технического управления ГБТУ КА 14 июня 1945 г.
173*

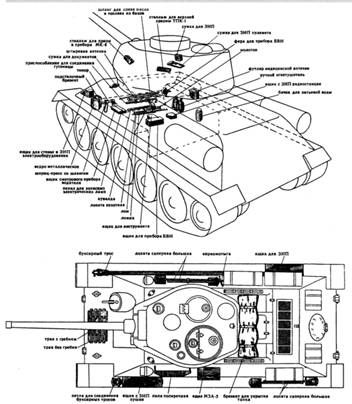

Размещение ЗИП внутри и снаружи (внизу) танка Т-34-85 обр. 1960 г.

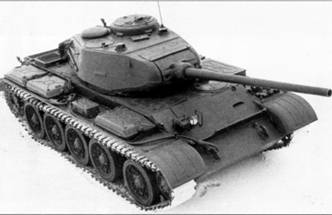

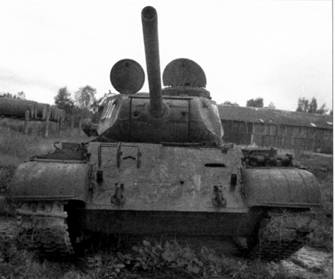

Танк Т-44М.
Боевая масса – 32-32,5 т; экипаж – 4 чел.; оружие: пушка – 85-мм нарезная, 2 пулемета – 7,62-мм; броневая защита – противоснарядная; мощность двигателя 382 кВт (520 л.с.); максимальная скорость по шоссе – 57 км/ч.
Отделение управления танка Т-44М.
Для наблюдения за местностью и вождения танка в боевых условиях механик-водитель использовал три смотровых прибора: призменный прибор, смонтированный в шахте поворотного основания входного люка; стеклоблок, установленный перед смотровой щелью в верхнем лобовом листе; призменный прибор (боковой), расположенный в вырезе левого борта корпуса. Прибор ночного видения ТВН-2, служивший при вождении танка в ночных условиях, монтировался вместо призменного прибора в поворотном основании люка механика-водителя (по-боевому) или на специальном кронштейне перед люком (по-походному). Блок питания прибора крепился к крыше отделения слева сзади люка механика-водителя. При вождении танка по-походному в дневных условиях перед люком механика-водителя мог устанавливаться ветровой щиток, который укладывался в отделении управления на нижнем лобовом листе.

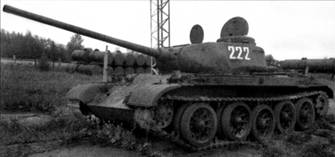

Танк Т-44М.
Установка смотровых приборов у механика-водителя танка Т-44М.
Установка прибора ночного видения ТВН-2 у механика-водителя танка Т-44М по-боевому (слева) и по-походному.

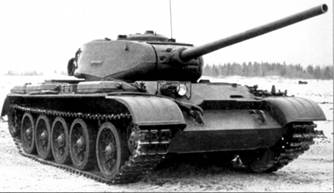

Общий вид танка Т-44М.
Командирская башенка танка Т-44М с установкой смотрового прибора командира ТПКУБ.
В боевом отделении, располагавшемся в средней части корпуса танка и во внутреннем объеме башни, размещались: основное оружие, прицел, приборы наблюдения, механизмы наводки оружия, радиостанция, три аппарата ТПУ, часть боекомплекта, щиток электрооборудования, вентилятор боевого отделения, два огнетушителя и три сиденья для экипажа (слева от пушки – наводчика и командира танка, справа – заряжающего). На крыше башни над рабочим место командира монтировалась командирская башенка кругового обзора с пятью смотровыми щелями со смотровыми призмами многократного отражения и защитными стеклами и входным люком, закрывавшимся броневой крышкой. В поворотном основании командирского люка устанавливался смотровой прибор ТПКУБ (ТПКУ-2Б) или ТПК-2 174* с пятикратным увеличением (на Т-44 использовался перископический смотровой прибор МК-4), который обеспечивал командиру наблюдение за местностью, распознавание и определение дальности до целей, а также возможность целеуказания наводчику (с помощью кнопки на левой рукоятке прибора) и корректирования артиллерийского огня. Над рабочими местами наводчика и заряжающего в крыше башни располагались два поворотных перископических смотровых прибора МК-4. Кроме того, над рабочим местом заряжающего в крыше башни имелся входной люк, закрывавшийся броневой крышкой.
