1* Первоначально в документации на К-78 указывалось, что корпус бронетранспортера состоял из трех отделений: управления, моторного, десантного (грузового).
Общий вид бронетранспортера К-78С. Проект, 1950 г.
Первый
Отделение управления находилось в носовой части машины с левой стороны. В нем размещались: сиденье механика-водителя, рычаги и педали приводов управления двигателем и трансмиссией, штурвал управления рулями, привод управления волноотбойным щитком, контрольно-измерительные приборы, смотровые приборы, часть ЗИП, аппарат танкового переговорного устройства, радиостанция, два перископических смотровых прибора ППН, заимствованные у танка Т-54, два штыря для установки пулемета СГ-43. Под сиденьем механика- водителя находился клапан слива воды.

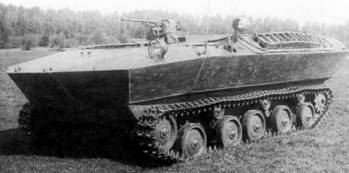

К-78 с шестикатковой ходовой частью.
К-78 с семикатковой ходовой частью.
К-78С.
Отделение командира машины располагалось в левой части корпуса за отделением управления. В нем размещались: сиденье командира, рычаги управления лебедкой, управление закрытием и открытием входных жалюзи и заслонкой вентилятора, радиостанция, аппарат танкового переговорного устройства.
В крыше корпуса над отделением имелся люк командира, закрывавшийся откидной крышкой, а также перископический смотровой прибор ТПК-1, обеспечивающий круговой обзор.
Спереди справа от люка командира на крыше и по левую сторону от него на борту машины были установлены гнезда для крепления пулемета СГ-43. За люком командира на борту имелось гнездо для съемного прожектора ПТ- 20. Командир мог управлять прожектором из своего отделения.
Моторное отделение располагалось в правой передней части корпуса бронетранспортера и было отделено от отделений управления и командира теплоизоляционной перегородкой, оснащенной люками. В моторном отделении монтировались: двигатель ЯАЗ-204Б с дополнительным воздушным фильтром «Мультициклон», два топливных бака, вентилятор и приводы к нему, водяной радиатор, лебедка, форсуночный обогреватель (приспособление для подогрева двигателя и запуска его при низких температурах).
Проект самоходной установки с 85-мм пушкой, выполненный в 1949 г.
Схема

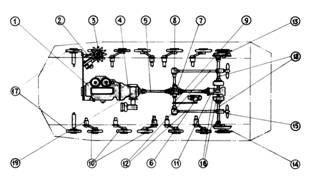

1 – двигатель; 2 – привод вентилятора; 3 – вентилятор; 4 – коробка перемены передач с главным фрикционом;5- карданный вал; 6 – откачивающий насос; 7 – раздаточная коробка; 8 – реверсивные коробки винтов; 9 – карданные валы привода винтов; 10 – опорные катки; 11 – главная передача; 12- валы гребных винтов; 13 – бортовые передачи; 14 – ведущие колеса; 15 – гребные винты; 16 – бортовые фрикционные и тормозы; 17-направляющие колеса; 18 – карданные валы с полужесткими муфтами; 19 – лебедка.
Схема системы охлаждения двигателя БТР К-78.
Схема трансмиссии БТР К-78.
Откидной задний борт БТР К-78.
На крыше корпуса над моторным отделением имелся люк, в крышке которого были жалюзи для поступления воздуха. Над вентилятором в крыше располагались выходные жалюзи.
Трансмиссионное отделение располагалось за моторным отделением и отделением командира, под грузовым отделением.
В нем находились: механическая пятискоростная коробка передач ЯАЗ-200, раздаточная (распределительная) коробка, две коробки реверса гребных винтов, бортовые передачи (два многодисковых бортовых фрикциона сухого трения), карданные валы автомобилей ЯАЗ-200, М-20, тягача М-2, два аккумулятора, приводы управления агрегатами трансмиссии и винтами.
Вращающиеся части трансмиссии были прикрыты защитными кожухами. На карданном валу, соединяющим раздаточную коробку и главную передачу, устанавливался вентилятор, который по специальным воздуховодам направлял воздух от главной передачи в моторное отделение. Этим обеспечивалась вентиляция грузового отделения и охлаждение главной передачи.
В кормовой части К-78 располагалось грузовое (десантное) отделение. Оно отделялось от моторного отделения и отделения командира поперечной перегородкой (шпангоутом) корпуса. В грузовом отделении размещались съемные жесткие сиденья для 22 человек десанта, заборный насос и трубопроводы откачивающей системы, два гнезда для пулемета (по одному на каждом борту), ящик для ЗИПа, аппарат танкового переговорного устройства, ящик с пулеметными лентами,ручные гранаты,приспособления для крепления артиллерийских систем,оружейный ЗИП и частично ЗИП машины.
Для облегчения посадки и высадки десанта, погрузки-разгрузки артиллерийских систем и других военных грузов задний борт бронетранспортера был выполнен откидным. Подъем и опускание борта осуществлялись с помощью ручной лебедки, установленной с правого борта в десантном отделении (лючок для доступа к лебедке находился в передней стенке грузового отделения).
На платформе грузового (десантного) отделения могли устанавливаться: 57-мм пушка с возимой частью боекомплекта и расчетом, 85-мм пушка с частью боекомплекта и расчетом или 122-мм гаубица обр. 1938 г. с расчетом (при условии отсутствия волнения), а также другие грузы весом до 2,5 т.
Погрузка артиллерийских систем проводилась с помощью лебедки, приводимой от двигателя, по аппарелям при откинутом заднем борте.
При этом две перекладины, используемые в качестве жестких сидений, устанавливались вдоль машины и использовались как грузовые балки.
На бортах грузового отделения снаружи монтировались аппарели и частично размещался ЗИП. Под откидным бортом на корме бронетранспортера крепился буксирный прибор.
Сверху грузовое отделение закрывалось съемным брезентовым тентом.
