Протокол IrDA (Infra red Data Assotiation) позволяет соединяться с периферийным оборудованием без кабеля при помощи ИК-излучения. Порт IrDA позволяет устанавливать связь на небольшом расстоянии в режиме точка-точка. Интерфейс IrDA использует узкий ИК-диапазон (850–900 nm) с малой мощностью потребления, что позволяет создать недорогую аппаратуру и не требует сертификации FCC (Федеральной Комиссии по Связи). Порт IrDA основан на архитектуре коммуникационного СОМ-порта ПК, который использует универсальный асинхронный приемо-передатчик UART (Universal Asynchronous Receiver Transmitter) и работает со скоростью передачи данных 2400-115200 bps, обеспечивая устойчивую полудуплексную связь.
Рис. 1
Подключается
Вариант второй.
Схема проще не бывает (рис. 2): берем ИК-трансивер (приемопередатчик) и распаиваем его в соответствии с типовой схемой включения, приведенной в спецификации. Подобные микросхемы производят многие известные зарубежные компании. Для работы с телефоном подойдет любая, которую удастся купить. Вот список известных мне трансиверов: MAX 3120, HSDL 3600, TFDS6500E

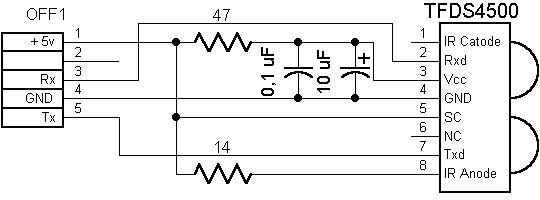

Рис. 2. Схема.
Для размещения деталей используем кусочек стеклотекстолита. Импортный текстолит 1 мм. Детали паяем со стороны печати. Всю разводку прекрасно видно сквозь текстолит (рис. 3).

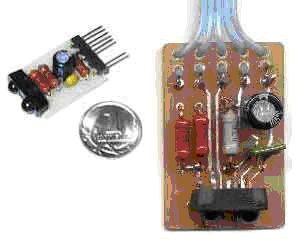

Рис. 3. Текстолитовая плата.
Рис. 4. — железный фиксатор из комплекта разъема для COM-порта.
Используем экранированный провод длиной около метра.
Плату помещаем в обрезанный корпус разъема для СОМ-порта.

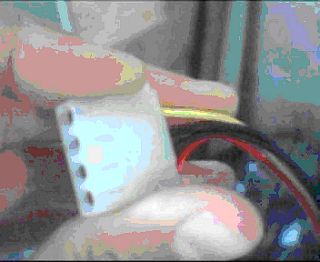

Рис. 5. — разьем для motherboard, это фрагмент обычного IDE разъема.
Подключение. Подключаем схему к материнской плате, предварительно включив в BIOS поддержку инфракрасного порта. (Chipset Features Setup->>UART2 Use Infrared — >> Enabled). Если все сделано правильно, то при загрузке Win9X сразу же найдет ИК-устройство и сама установит драйвера для него.
Win9X
Думаю, что подобную конструкцию можно заставить работать на многих материнских платах, нужно только узнать распиновку разъема на плате. Сделать это можно с помощью бумажной инструкции на MB, либо посмотреть на сайте производителя.
Если все в порядке, то смело можно ставить любую из коммуникационных программ и наслаждаться неформальному общению со своим телефоном.
Как сделать переходник для подключения мобильника к компьютеру
Для чего он нужен?
Идея спаять кабель для подключения телефона к компьютеру посетила меня только с третьим по счету мобильным аппаратом. То есть теоретически я бы мог «прикрутить» к РС еще свой первый S10 Active. Впрочем, лучше поздно, чем никогда…
После очередного апгрейда (в этот раз с С25 на S25) я узнал, что существует масса программного обеспечения, с помощью которого можно объединить возможности двух устройств — РС и мобильника. Конечно, большинство из них прекрасно работают и через ИК-порт, но ноутбука у меня нет, а "ИК- глаз" я к тому времени еще не сделал. Но больше всего в кабельном соединении меня привлекала возможность самостоятельно сменить прошивку в аппарате.
Безусловно, кабель можно было просто купить. Я не имею в виду оригинальный аксессуар от Сименс (за который просят ИМХО неадекватную сумму денег — порядка $100), а вполне доступный ($20) и работоспособный шнурок, изготовленный на Тайване. Но лично для меня (как для радиолюбителя в прошлом) это совсем неспортивно.
Поиски начал как обычно — в интернете. Нашел массу схем, причем практически все оказались разными! Какую из них них принять как правильную? Это предстояло решить самому. Про то, что пришлось переводить с немецкого языка, я вообще не говорю…
Теория
За основу я взял описание с немецкого сайта — там присутствовали хоть какие-то комментарии, в частности про применяемые микросхемы. Распечатав и другие варианты схем, найденные в internet, я приступил к выработке "золотой середины"
Вот что получилось в итоге. Попробую объяснить свои действия в целом и выбор компонентов в частности.
Основная деталь — микросхема (ИС) MAXIM 3232 (спецификация в PDF). Это часто применяемый преобразователь уровней сигналов ТТЛ-КМОП с диапазоном питающих напряжений 3…5,5В. Для S25 немцы предлагали использовать именно ее. В других описаниях встречаются схемы на МАХ 232, которая идентична 3232, но рассчитана на напряжение питания 5В. Соответственно и амплитуды сигналов будут 5В, что некорректно по отношению к S25, имеющему напряжение питания 3,6 В. Хотя в крайнем случае можно использовать и ее, но я не вижу в этом особого смысла…
Также во многих схемах сильно различаются номиналы конденсаторов типового включения ИС — от 0,1 до 10 мкф. Я так и не понял, чем это вызвано, ведь в фирменной спецификации четко обозначено — все емкости по 0,1 мкф. Могу только предположить, что возможно применение других номиналов, главное, чтобы они были одинаковы.
Еще один спорный момент: в половине найденных схем напряжение, подаваемое на ИС, понижалось за счет двух обычных диодов и одного диода Шотки, включенных в прямом направлении. Таким образом, если на входе стабилизатора 5В, то на ИС приходит 3В. Однако в реальных условиях (без использования внешнего источника питания) после стабилизатора редко бывает более 4В, в основном 3-4В. Так что отнимать здесь просто нечего:-)) Поэтому диоды я не ставил, а для защиты входа телефона повесил стабилитрон на 2,7 В на вывод № 6.
