Затем, следует натянуть резинку за оставшуюся петлю и закрепить в нижней части блока. Конструкция не очень эстетичная, но зато позволяет легко снять и установить вентилятор, когда требуется заменить в нём смазку.

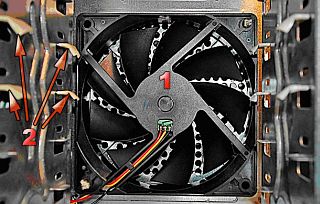

Цифрой один на рисунке обозначен фронтальный вентилятор, а цифрой два — отрезки хлорвиниловой трубки, которые предотвращают повреждение эластичных подвесов, о которых будет рассказано ниже.
Для
На фотографии видно, что у подвесов два ряда отверстий для крепления к корпусу системного блока. Это связано с тем, что отверстия в корпусе винчестеров расположены несимметрично по отношения к их центру тяжести. Разная длина подвесов компенсирует это асимметрию так, чтобы винчестеры располагались параллельно дну системного блока. Если используется фронтальный вентилятор, то длину подвесов желательно отрегулировать так, чтобы винчестеры располагались симметрично и по отношению к вентилятору, для более равномерного охлаждения.

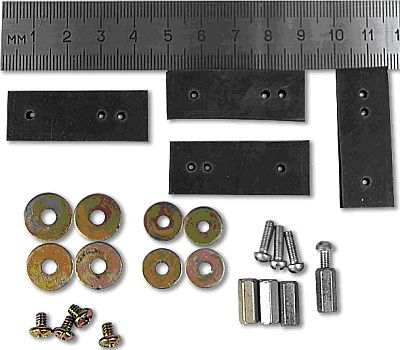

Подвесы

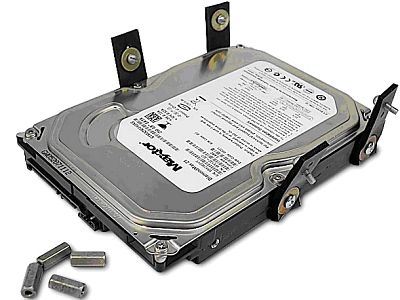

Крепление подвесов к винчестеру
Крепление двух винчестеров
Крепим винчестеры к стенкам, предварительно одев на лапки, торчащие из стенок, отрезки хлорвиниловой трубки.
Измерение температуры.
Чтобы объективно оценить качество работы системы охлаждения, потребуется электронный термометр. Некоторые узлы компьютера, такие как центральный процессор, процессор видеокарты, HDD имеют встроенные датчики температуры. Однако не стоит ограничиваться только этими данными.
Например, если у процессора температура радиатора всего 35 градусов, то вряд ли стоит его сильнее обдувать вне зависимости от температуры кристалла.
И наоборот, если датчик показывает температуру 60 градусов, и вы намеряли такую же температуру на радиаторе, то стоит подумать о его обдуве.
У бюджетных блоков питания и вовсе нет датчика температуры, или мне неизвестно, как снять с него показания.
Винчестеры Samsung показывают заниженную температуру, причём ошибка меняется в зависимости от значения температуры.
Прикасаясь щупом электронного термометра к радиаторам охлаждения можно измерить температуру последних.
Для того чтобы измерить температуру радиатора блока питания, нужно просунуть щуп термометра через заднюю решётку.
Измерение температуры.
Регулировка
Сначала, отключив все вентиляторы и включив компьютер, нужно проследить за повышением температуры. Например, некоторые конфигурации на основе Pentium-а и Celeron-а третьих моделей могли работать с пассивным охлаждением. Однако конструкция бюджетного БП не приспособлена к работе в отсутствие принудительного охлаждения. Поэтому, в любом случае, хотя бы один корпусной вентилятор нам понадобится.
Если единственным вентилятором является вентилятор БП, то весь всасывающийся воздух должен проходить через фронтальные отверстия системного блока, а выходить через выходные отверстия БП за пределы корпуса.
И наоборот, если этим вентилятором является фронтальный вентилятор, то корпус системного блока должен быть герметичен, а весь закачиваемый вентилятором воздух должен выходить через выходное отверстие БП. Но стоит забывать, что тогда, при снятии крышки с системного блока, блок питания может перегреться.
Пример герметизации системного блока с использованием целлулоида.
Заделка лишних отверстий.
Снижая поток воздуха, в условиях максимальной нагрузки и максимальной температуры в комнате, нужно измерять температуру радиаторов.
Не стоит доводить температуру выше для:
HDD — 4 °C
CPU, VGA, БП — 5 °C (имеется в виду температура радиаторов)
Температура кристаллов может быть выше.
Кристаллы кремниевых полупроводниковых приборов нормально переносят температуру 80 и даже 100 градусов, но надежность окружающих их элементов при этом резко падает. Поэтому, важное значение имеет не температура кристалла, которую мы меряем встроенным в кристалл же “термометром”, а температура радиатора, от которого греются окружающие детали. Конечно, если между процессорами и радиаторами есть теплопроводная паста.
Как разобрать и смазать вентилятор если он тарахтит
Как разобрать, смазать и потом собрать вентилятор (Fan), если он начал шуметь больше обычного.
Статья в основном посвящена профилактическому обслуживанию вентиляторов собранных на подшипниках скольжения.
Если один из вентиляторов, расположенных в вашем системном блоке, начал шуметь или тарахтеть больше обычного, то причина, как правило, заключается либо в износе подшипника, либо в отсутствии смазки.
Вентиляторы, применяемые для охлаждения системного блока (Case), процессора (Core), видеокарты (Video card, AGP), винчестера (HDD) и памяти (RAM), различаются размером, конструкцией и типом применимых подшипников.
В вентиляторах используется всего два вида подшипников: подшипники скольжения, в том числе гидроподшипники, и качения — шарикоподшипники. Есть, правда, ещё варианты, когда, например, вал вентилятора поддерживается дополнительно магнитным полем и т. д., но это обстоятельство никак не отражается на профилактическом обслуживании и ремонте вентиляторов.
У всех вентиляторах применяемых в ПК нет коллектора, а используется электронный коммутатор обмоток. Поэтому, основными деталями подверженными механическому износу являются подшипники.
