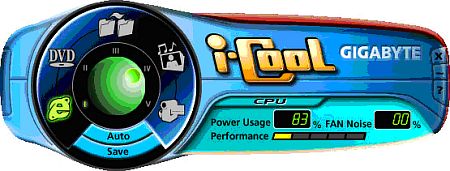

Интерфейс утилиты для управления частотой вращения лопастей.

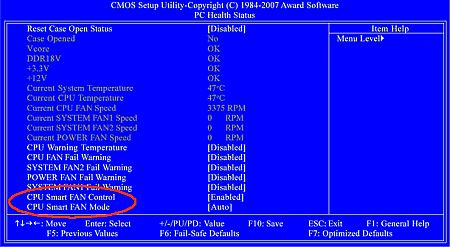

Настройка BIOS.

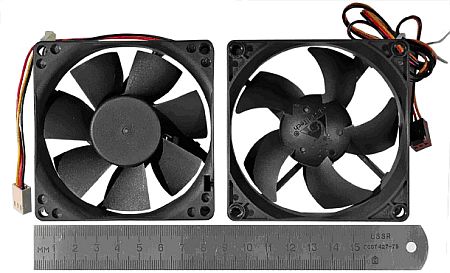

Изменение частоты вращения лопастей вентилятора.

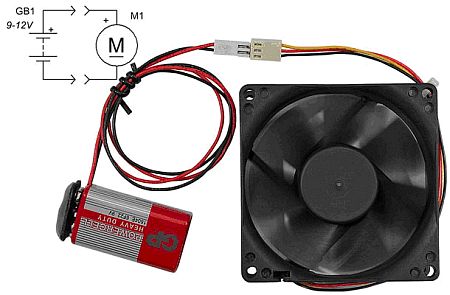

Напряжение питания всех вентиляторов 12 Вольт. Самый простой способ

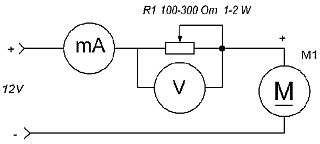

Схема подключения измерительных приборов.
Подобрав подходящую величину переменного резистора, можно рассчитать для него необходимую мощность.
Мощность резистора будет равна:
W=A*U
Где:
W — необходимая мощность резистора в Ваттах,
A — ток протекающий через резистор в Амперах,
U — напряжение на резисторе в Вольтах.
Хотя, можно поступить и проще. Просто измерить сопротивление переменного резистора R1 и заменить его постоянным такого же сопротивления.
Мощность постоянного резистора можно подобрать в соответствии с током указанным на этикетке вентилятора:
0,05 — 0,1А — 0,5 Ватт,
0,1–0,2А — 1Ватт
0,2–0,3А — 2 Ватта
При этом снижать напряжение на вентиляторе ниже 6 вольт не рекомендуется, так как бюджетный вентилятор при более низких напряжениях питания может не запуститься.
Кроме этого, при значительном снижении напряжения, следует произвести ревизию смазки вентилятора, особенно если есть какие-то подозрения. Например, если вентилятор издаёт странные звуки или неуверенно запускается при пониженном напряжении питания.
Чтобы сохранить оригинальные разъёмы на материнской плате и вентиляторе, можно изготовить переходники подобной конструкции. Переходники удобны ещё и тем, что позволяют менять балластные резисторы без снятия вентиляторов, что может пригодится при настройке системы охлаждения.

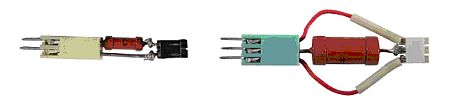

Самодельные адаптеры.

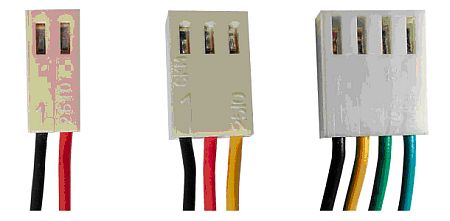

Разъёмы можно использовать любые подходящие, главное не напутать с полярностью. Подходят разъёмы от старых советских телевизоров и кассетных магнитофонов.

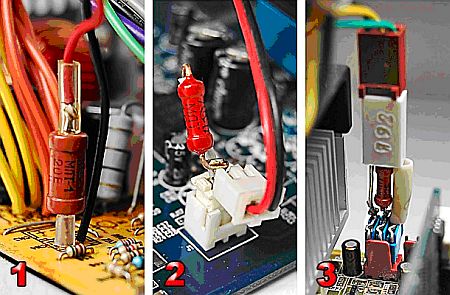

Несколько примеров установки балластных резисторов.
1). Установка балластного резистора в блоке питания без использования разъёма (во многих бюджетных блоках этот разъём отсутствует).
2). Установка балластного резистора на видеокарте с переделкой оригинального разъёма.
3). Установка балластного резистора с использованием переходника при полном сохранении оригинальных разъёмов.
Пример установки балластного резистора.
Блок питания БП (PSU).
Для снижения оборотов пропеллера блока питания придётся блок питания разобрать. Заодно, можно установить и фильтр питания, которого, скорее

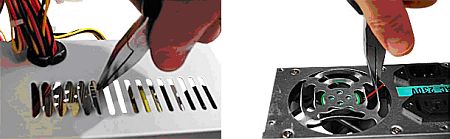

Для уменьшения сопротивления воздушному потоку, следует отогнуть перегородки в штампованных окошках корпуса блока питания.
Удаление лишних преград по пути движения воздуха.
Переделка корпуса.
Вначале о том, для чего это нужно.
Как-то проверяя качество чтения жёсткого диска при помощи программы, которая показывала процесс чтения в реальном времени, я решил постучать карандашом по корпусу системного блока, к которому винчестер был прикручен винтами, как это и полагается исходя из конструкции корпуса.
Оказалось, что каждый такой удар сопровождается увеличением времени чтения блоков. Удары же, даже самые незначительные, по самому винчестеру приводили к целому вееру плохо читаемых блоков. А ведь многие компьютерные столы устроены так, что системный блок механически соприкасается со столом, по которому иногда приходится стучать кулаком.
В случае же установки двух винчестеров, прибавляются ещё и интерференционные шумы, вызванные биением частот шпинделей этих винчестеров.
Эти биения находятся в области низких и инфранизких частот. И если низкие частоты в районе 20–50 Герц могут просто раздражать, то инфранизкие частоты могут угнетать нервную систему и пагубно влиять на внутренние органы человека.
Так что, применив эластичный подвес для винчестеров, мы убиваем сразу двух зайцев, во-первых, снижаем неприятный шум, а во-вторых, защищаем винчестеры от внешних механических воздействий.
Чтобы освободить место для эластичных подвесов и предотвратить касание стенок винчестером, придётся переставить две несущие стенки корпуса, к которым винчестеры крепятся.
Для этого сначала удаляем из центра заклёпок остатки штифтов (не знаю, как эти штуки правильно называются), с помощью которых они были развальцованы.
Затем отрезаем развальцованную часть и выбиваем то, что осталось.
Размечаем и сверлим отверстия так, чтобы расстояние между стенками увеличилось на 20–30 мм. Диаметр отверстий выбираем, в зависимости от имеющегося в наличии крепежа.
Крепим стенки к корпусу. На фотографии крепёж — М2,5мм.
Теперь устанавливаем фронтальный вентилятор. Если передняя стенка системного блока не съёмная, а именно так обычно и бывает в бюджетных блоках, то можно закрепить вентилятор при помощи резинки. Концы резинки нужно просунуть в находящуюся внизу щель между корпусом и передней панелью, а затем продеть через отверстия в корпусе и соответствующие отверстия в вентиляторе.
