Пример 13

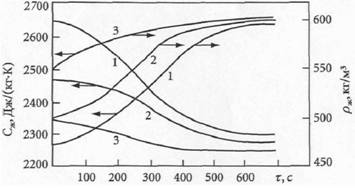

Изменение во времени теплоемкости Сж и плотности рж жидкого продукта при разной температуре окружающей среды Т: 1 – Т = 293°K; 2 – 273°K; 3 – 253°K

Приведем иллюстрацию из журнала «Жилищно-коммунальное хозяйство» (2003. № 3) и комментирующий ее текст (пример 14).

Пример 14

Поступление денежных средств

на расчетный счет ЕРКЦ в тече–ние месяца происходит неравномерно. В Тутаевском муниципальном округе основной пик платежей приходится на 18—25-е число. <…> Примерный график поступления средств представлен на рисунке.

График потребности в денежных средствах практически не совпа–дает с графиком их фактического поступления. Денежные средства нужны для выплаты заработной платы (в среднем 15-е число), уплаты ЕСН (15-е число), уплаты НДС (20-е число).

Из рисунка видно, что денежные средства поступают неравно–мерно. Но из-за того, что на оси ординат нет обозначений (денеж–ные средства в абсолютном или относительном выражении), труд–но понять, почему нет средств на выплату зарплаты и уплаты ЕСН 15-го числа. Судя по начертанию кривых, именно на 14—18-е числа приходится пик денежных поступлений. Ось абсцисс показывает числа месяца с 1-го по 30-е, однако на оси их лишь 21, пропуски чисел 2, 6, 8 и других никак не отразились на величине делений оси – они все одинаковые.

6.5. Подписи под иллюстрациями. Связь иллюстраций с текстом

Без подписей могут быть лишь иллюстрации в изданиях худо–жественной литературы, если сюжет иллюстрации ясен без под–писи; в изданиях, где каждую иллюстрацию размещают так, чтобы она следовала непосредственно за поясняющим ее текстом; в из–даниях, где иллюстрации вынесены на фронтиспис или на шмуц–титул.

Подавляющее число иллюстраций нуждается в подрисуночной подписи. Они нужны для того чтобы можно было связать их с тек–стом, делать на них ссылки в тексте, изучать и рассматривать иллюстрации отдельно от текста.

Подпись к иллюстрациям может состоять из следующих эле–ментов:

– условного обозначения иллюстрации (рис.);

– номера иллюстрации (рис. 2);

– определения темы иллюстрации (собственно подписи);

– экспликации – пояснения деталей (частей) иллюстрации;

– текстов типа примечаний (сведений о месте хранения ориги–нала иллюстрации, дате создания ее художником и т.д.).

Набор элементов подписи зависит от вида иллюстрации и вида издания. Обязательными являются в основном три первых эле–мента.

На все иллюстрации должны быть ссылки в тексте. Ссылки или входят в текст как его составная часть, или помещаются в скобки (так называемая скрытая ссылка). Например:

Рассмотрим сеть, имеющую цикл (рис. 19)…

Для конфигурации сети, представленной на рис. 38, матрица ко–эффициентов (рис. 39) принимает вид…

Не допускается полное дублирование подписи под иллюстраци–ей в тексте. Чтобы этого избежать, рекомендуется использовать скрытую ссылку или следующие обороты:… как видно из рис…; как показано на рис…

Например:

Подрисуночная подпись

Рис. 1. Схема простейшей электрической

цепи

Текст до исправления:

На рис. 1 показана схема простейшей электрической цепи, которая состоит…

Текст после исправления:

Как показано на рис. 1, простейшая цепь состоит из… или

Простейшая цепь (рис. 1) состоит из…

Не допускается подрисуночная подпись без собственно подписи (темы изображения). Например:

Рис. 34. а – гусеничный движитель; б – колесный движитель; в – скользящий механизм

Следует писать

Рис. 34. Схемы для расчета суммарного сопротивления движению: а – гусеничный движитель; б – колесный движитель; в – скользящий механизм

Подпись к иллюстрации с несколькими изображениями, по–мещенными под один номер и имеющими буквенные обозначе–ния (литеры), может быть составлена так, что в экспликации по–сле соответствующей буквы указывают тему изображения:

Схемы работы бесклинового скользящего отклонителя типа ТЗ: а – ориентирование; б – раскрепление; в – отклонение

В собственно подписи после словесного определения темы изображения в круглых скобках ставят буквенное обозначение:

Рис. 63. Двухконусная (а) и деревянная (б) пробки

В современных изданиях иллюстрации и подписи к ним не всегда, к сожалению, соответствуют предъявляемым к ним требованиям. Покажем это на примере иллюстрирования учебного издания: Клячкин Л.М., Виноградова М.Н. Физиотерапия / НПО «Медицин–ская энциклопедия». М.: Медицина, 1995. Издание предназначено для учащихся медицинских училищ. Как известно, иллюстрации являются одним из важнейших элементов методического построе–ния учебника. Они находятся в тесном взаимодействии с другими структурными компонентами издания и в комплексе с ними решают его основные научно-педагогические задачи. Поэтому любые не–доработки редактора существенно снижают качество учебника. Приведем примеры подрисуночных подписей.

Рис. 19. Разновидности электродов:

а – для электродиагностики; б – для электростимуляции

Текст, относящийся к этой иллюстрации, следующий:

Для электростимуляции используют малые (3—5 см2 ) или большие (50—300 см2 ) пластинчатые электроды, а также электроды с кнопоч–ным прерывателем (для электродиагностики).

Из текста следует, что для электростимуляции используются обе разновидности электродов – пластинчатые, а также электро–ды с кнопочным прерывателем. Из последующего текста и под–писи к иллюстрации выясняется, что вторая разновидность при–меняется все-таки для электродиагностики (следует отметить, что электростимуляция и электродиагностика —разные процедуры). Данное предложение нуждается в исправлении. Например:

Для электростимуляции используют малые… или большие… плас–тинчатые электроды, а для электродиагностики – электроды с кно–почным прерывателем.

Рассмотрим еще две иллюстрации, объект изображения на кото–рых один – аппарат УВЧ-66. На одном рисунке (рис. 29) показан общий вид аппарата, на другом (рис. 30) – панель управления аппа–ратом; детали обозначены строчными буквами русского алфавита.

Возможны два варианта исправления.

1. Две иллюстрации можно объединить в одну, пометив части иллюстрации буквами а и б, а детали – цифрами. Подпись к ил–люстрации будет выглядеть так:
