– пожарными автомобилями – 46% (положено по штату – 2464 ед., в наличии – 2534 ед., подлежит списанию – 1400 ед.);
– огнетушителями – 29% (положено – 857,2 тыс. шт., имеется – 492,2 тыс. шт., подлежит списанию – 242,6 тыс. шт.);
– пожарными рукавами – 20% (положено – 2675,6 тыс. п. м, име–ется 1327,7 тыс. п. м, подлежит списанию – 797 тыс. п. м);
– пенообразователем – 15% (положено – 3590 т, имеется —541 т).

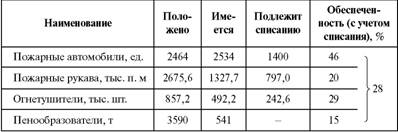

Таблица
Обеспеченность войск (сил) средствами противопожарной защиты
Как видим, автор в тексте повторяет данные таблицы. Значит, или не нужна таблица, или не нужен такой комментарий. Кроме
5.4. Качество редакторской подготовки таблиц Ошибки в построении
В таблице, построенной логически правильно, сказуемое рас–полагается в прографке.
Так, таблица (пример 16) построена неверно, нелогично, так как помещенные в боковике данные (диаметр электрода) – ис–комая характеристика (сказуемое таблицы), а не характеризуемые объекты. Ими являются стержни разного диаметра, по ним и подби–рают режим сварки, т.е. диаметр электрода и силу сварочного тока. Правильно построенная таблица представлена ниже (пример 17).
Пример 16
Таблица
Рекомендуемые режимы одноэлектродной сварки
Пример 17
Таблица
Рекомендуемые режимы одноэлектродной сварки
В ряде случаев расположение частей таблицы может быть разным в зависимости от ее задачи. Если задача таблицы (пример 18) – показать, какой будет глубина травления меди в зависимости от температуры травящего раствора (при прочих равных условиях), то она построена логично. Если же задача ее – определить, какой должна быть температура травящего раствора для травления меди на нужную глубину (при прочих равных условиях), то она построена неверно, нелогично и ее надо перестроить (пример 19).
Пример 18
Влияние температуры травящего раствора на глубину травления меди

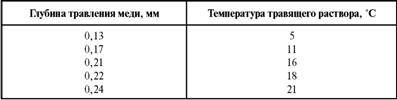

Пример 19
Определение температурного травящего раствора по заданной глубине травления меди
Рассмотрим пример 20, когда таблица дана без тематического заголовка.

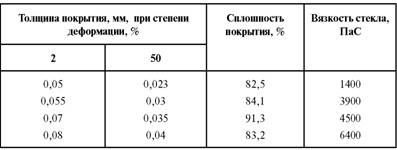

Пример 20
Из предшествующего таблице текста ясно, что искомыми должны быть толщина покрытия и его сплошность – каждую тол–щину и сплошность покрытия получим, если возьмем стекло определенной вязкости. Построив таблицу таким образом, автор отвечает на вопрос: какую вязкость стекла получим, если нанесем покрытие приведенной толщины и сплошности? Следовательно, логика построения таблицы нарушена. Таблицу следует перестроить (пример 21).

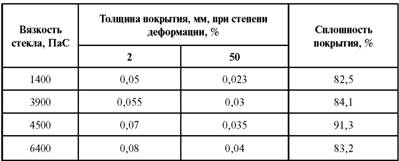

Пример 21
В таблице (пример 22) на месте заголовка боковика стоит за–головок, который относится к цифрам в головке, а не к показате–лям самого боковика. Это нарушает логическую схему таблицы (каждый заголовок в головке должен определять, логически под–чинять данные графы). Таблицу следует перестроить (пример 23).
Пример 22
Тарифные ставки для рабочих, занятых в строительстве

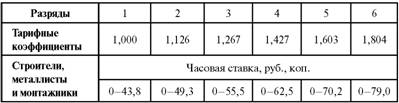

Пример 23
Тарифные ставки для рабочих, занятых в строительстве (строителей, металлистов,
Неверно построенная головка таблицы

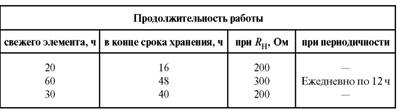

В головке таблицы (пример 24) заголовок верхнего яруса от–носится только к первым двум графам, так как в остальных графах указана не продолжительность работы, а факторы ее продолжи–тельности. Головку надо перестроить – каждую пару граф снабдить своим объединяющим заголовком верхнего яруса и поменять их местами, поскольку данные второй пары граф определяют данные первой пары, а не наоборот.
Логически верно построенная головка таблицы приведена в при–мере 25.
Пример 24

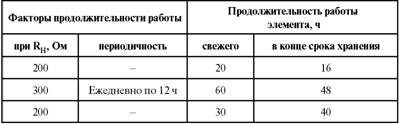

Пример 25
Неточный тематический заголовок
Тематический заголовок таблицы (пример 26) не соответствует ее содержанию – «страховой запас» и «срок хранения» не одно и то же. В тексте о страховом запасе сказано так: «Для обеспечения предприятия материалом при задержках груза в пути на базисных складах имеется страховой запас грузов». Следовательно, речь идет не о сроках хранения груза, а о сроках, на которые рассчитан имеющийся запас необходимых материалов для бесперебойной работы предприятия, если вдруг по каким-либо причинам груз за–держится в пути.
Пример 26
Неправильно
Примерный страховой запас строительных грузов на базисном складе
Правильно
Примерный страховой запас строительных грузов на базисном складе
В приведенной таблице (пример 27) громоздкий тематический заголовок; ячейка головки над боковиком разделена косой линей–кой. При таком построении плохо видна зависимость температу–ры от давления газа. Таблицу лучше повернуть на 90° (пример 28).

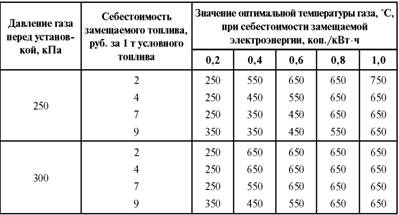

Пример 27
Значения оптимальной температуры газа перед ГУБТ при схеме № 2 в зависимости от давления газа, а также себестоимости замещаемой электроэнергии и топлива

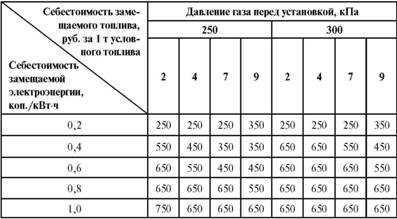

Пример 28
Значения оптимальной температуры газа перед ГУБТ при схеме № 2 в зависимости от давления газа и себестоимости замещаемой электроэнергии и топлива
Редактирование головки
Почти полностью повторяется тематический заголовок в го–ловке (пример 29). Чтобы избежать дублирования, в головке не–обходимо выбросить лишние слова, имеющиеся в тематическом заголовке.
Пример 29
Неправильно
Максимальное расстояние от основного откоса котлована или траншеи до ближайших опор крана
Правильно
Максимальное расстояние от основного откоса котлована или транше до ближайших опор крана
Еще один пример неверного построения головки таблицы (пример 30).
Пример 30
Неправильно
Величина уширений на закруглениях выработок
<
