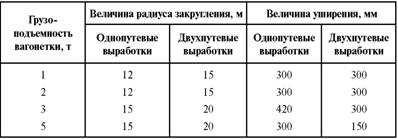

Уширения на закругленных выработках однопутевых (числитель) и двухпутевых (знаменатель)
Ошибки в боковике
Боковик содержит данные, общие для всей таблицы (пример 31). Такие данные следует выносить в тематический заголовок таблицы: «Результаты исследования пятнистой ликвации стали ШХ15».
Пример 31

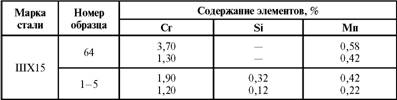

Результаты исследования пятнистой ликвации (анализируемый участок шлифа: ликвационная
Боковик таблицы (пример 32) многословен, плохо восприни–мается. Данные боковика целесообразно сгруппировать, от этого таблица будет более простой для понимания и анализа ее данных (пример 33).
Пример 32

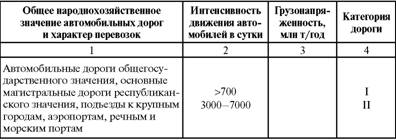

Категории автомобильных дорог
Пример 33

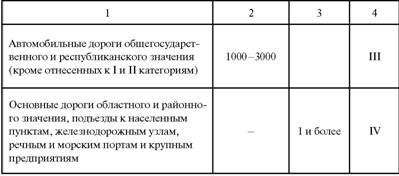

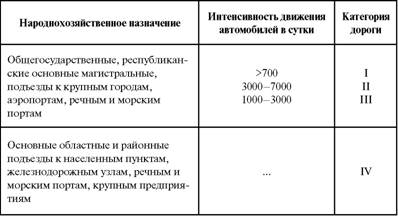

Категории автомобильных дорог
5.5. Редакционно-издательская обработка таблиц, дающая экономию бумаги
В обеих таблицах (пример 34) речь идет о выходе веществ X в при–сутствии NaN и NaCl и в зависимости от концентрации и природы кислот. Их можно объединить в одну (пример 35), отчего расход бумаги будет гораздо меньше.
Пример 34

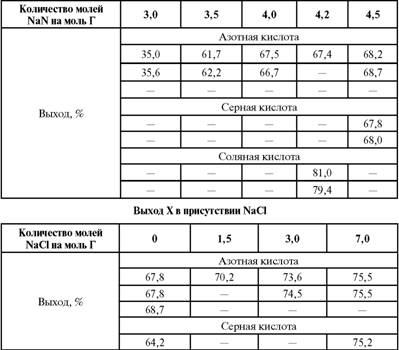

Выход вещества X в зависимости от природы кислоты и концентрации NaN
Пример 35
Выход вещества Х, %, в зависимости от кислоты и концентрации NaN и NaCl, моль на моль Г
Глава 6
РЕДАКТИРОВАНИЕ ИЛЛЮСТРАЦИЙ
6.1. Виды иллюстраций
ОСТ 29.130—97 «Издания. Термины и определения» так опре–деляет термин «иллюстрация» – изображение, поясняющее или дополняющее основной текст, помещенное на страницах и других элементах материальной конструкции издания.
По методу отображения действительности иллюстрации делятся на художественно-образные и научно-познавательные.
Художественно-образные иллюстрации создаются в основном к литературно-художественным изданиям в целях усиления общего впечатления от литературного произведения с помощью зритель–ных образов. Здесь не пассивное повторение сюжета, а творческая переработка и интерпретация его книжным графиком. Достовер–ность и ценность подобных иллюстраций заключаются не столько в точном отражении эпохи, во время которой происходят описы–ваемые в произведении события, сколько в верной передаче сути раскрываемого автором конфликта.
Научно-познавательные
В свою очередь, научно-познавательные иллюстрации как средство информации делятся на следующие группы:
– иллюстрации, имеющие безусловный предметный характер (рисунок, фотография);
– иллюстрации, имеющие условный характер (чертеж, схема, карта);
– иллюстрации, имеющие отвлеченный характер (график, ма–тематический чертеж).
Иллюстрации первой группы реально-предметные, их функ–ция – нести объективную информацию. Иллюстрации второй и третьей групп – условно-предметные, информация в них не но–сит предметного характера, она отвлеченна, вскрывает свойства предметов в их сопоставлении или различении.
Рассмотрим подробнее виды иллюстраций, составляющие на–званные выше группы.
Рисунок – это иллюстрация, которую художник-график рисует с натуры, по представлению о предмете или перерисовывает с какого-либо изображения. ОСТ 29.130—97 определяет рисунок как графическое изображение на плоскости, созданное с помощью линии, штриха, пятна, точки. Рисунок выразителен и доступен пониманию любого читателя, легко поддается обработке. Однако он недостаточно документален, качество изображения в большой степени зависит от индивидуальных возможностей художника-исполнителя; достаточно сложна организация иллюстрирования, что влияет на сроки подготовки издания.
Фотография – изображение, полученное путем фотографиро–вания каких-либо объектов и служащее для передачи определенного содержания в основном тексте издания. Применяется тогда, когда необходимо с наибольшей наглядностью и научной точностью выразить содержание изображаемого явления или факта со всеми его особенностями.
Чертеж – условное графическое изображение предмета с точ–ным соотношением его размеров, полученное методом проециро–вания. Другими словами, это графическое изображение на плос–кости геометрических образов (точек, линий, поверхностей, тел) и их совокупностей, выполненное линиями, штрихами. На черте–жах изображаются изделия (машины, приборы, аппараты и т.д.), их детали, сооружения. Чертежи выполняются на основании ма–тематического расчета с помощью чертежных и измерительных инструментов.
Чертежи, выполненные в перспективе или аксонометрии, при–нято считать техническими рисунками. С их помощью можно по–казать любой технический предмет без лишних деталей, выявив скрытую за внешней оболочкой сущность, представить механизм или его деталь в разрезе, под определенным углом, в увеличенном или уменьшенном виде или изобразить изучаемое устройство в нескольких положениях.
Схема – условное графическое изображение какого-либо объек–та (явления, процесса), в общих чертах передающее суть его ха–рактера и структуры. Схема – линейное изображение, от чертежа отличается тем, что не передает масштабных отношений предмета и не ставит целью изобразить сам предмет. Однако под каждым условным знаком схемы подразумевается тот или иной предмет. Схема выполняет две задачи:
