3. Стреляная гильза не отражается; затвор не отходит полностью назад. — Перезарядить пистолет-пулемет.
4. Поломался зацеп выбрасывателя, и стреляная гильза не извлекается. — Заменить выбрасыватель запасным.

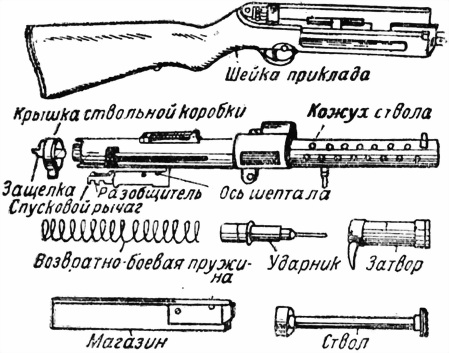

Разборка пистолета-пулемета
1. Взять пистолет-пулемет правой рукой за шейку приклада, а левой за кожух ствола.
Рис. 4.
2. Нажать на защелку крышки ствольной коробки большим пальцем правой руки.
3. Нажать левой рукой на кожух ствола; ствольная коробка повернется на своей оси.
4. Повернуть крышку ствольной коробки справа налево до совмещения рисок.
5. Снять крышку.
6. Вынуть возвратно-боевую пружину.
7. Вынуть затвор.
8. Отделить ударник от затвора.
9. Вывинтить винт разобщителя и снять его.
10. Вынуть спусковой рычаг.
11. Вытолкнуть ось шептала и вынуть шептало.
Сборка пистолета-пулемета
Сборка производится в обратном порядке.
Подготовка пистолета-пулемета к стрельбе
1. Прочистить пистолет-пулемет и слегка смазать его тряпочкой, пропитанной смазкой; особенно нужно обращать внимание на чистоту и смазку частей затвора.
2. Проверить, энергично ли работает возвратно-боевая пружина.
3. Снарядить магазин.
ПИСТОЛЕТ-ПУЛЕМЕТ 38-40
Общие сведения
Стрельба из пистолета-пулемета производится патронами пистолета 08 [1] .
По принципу действия пистолет-пулемет 38–40 [2] ничем не отличается от пистолета-пулемета 28-II. Прицельная дальность его до 200 м.
Питание патронами осуществляется из коробчатого магазина емкостью на 32 патрона.
Практическая скорострельность 80–90 выстрелов в минуту.
<1
Борхардт-Люгер.
2
Пистолет-пулемет 40 отличается от пистолета-пулемета 38 только тем, что он имеет рифленый короб.

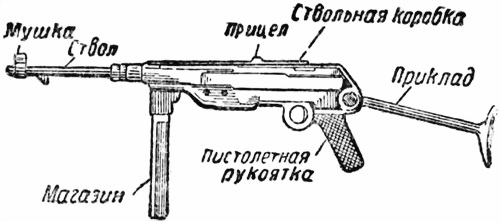

Рис. 5. Пистолет-пулемет 38-40
Заряжание, разряжание и постановка на предохранитель пистолета-пулемета 38–40
Заряжание пистолета-пулемета 38–40, разряжание, постановка на предохранитель и стрельба из него производятся так же, как у пистолета-пулемета 28-II.
Стрельбу можно вести только автоматическим огнем короткими очередями, по 3–5 выстрелов.
ВИНТОВКА 98 (МАУЗЕРА)
Общие
Практическая скорострельность 10–12 выстрелов в минуту
Прицельная дальность стрельбы 2000 м
Дальность действительного огня до 800 м
Калибр 7,92 мм
Вес без штыка 4,1 кг
Емкость магазина 5 патронов (при закрытом затворе 1 патрон находится в патроннике).
Винтовка пристреляна без штыка.
Установка прицела
Нажать указательным и большим пальцами защелки движка прицела и передвигать движок до установки его на требуемое деление.

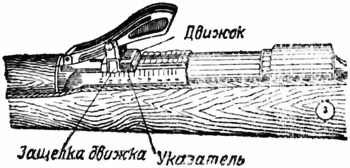

Рис. 6. Прицел.
При установке движка по делениям, нанесенным с боков прицельной колодки, совмещать указатель с риской деления, а при установке движка по делениям, нанесенным сверху прицельной колодки, совмещать риски с задним срезом движка (рис. 6).
Каждое деление колодки прицела соответствует дистанции в 100 м.
Заряжание винтовки
1. Повернуть рукоятку затвора и оттянуть затвор назад доотказа.
2. Вставить обойму с патронами сверху в пазы ствольной коробки.
3. Нажать большим пальцем правой руки на патроны, обхватив остальными пальцами ложу винтовки, и послать патроны в магазин.
4. Вынуть обойму.
5. Послать затвор за рукоятку вперед и повернуть рукоятку вправо.
6. Поставить курок на предохранитель, повернув предохранитель, флажком доотказа вправо.
Рис. 7. Постановка флажка для стрельбы.
Производство выстрела
1. Освободить курок с предохранителя, повернув предохранитель флажком влево (рис. 7).
2. Прицелиться и нажать на спусковой крючок.
3. Израсходовав патроны, перезарядить винтовку так же, как и при заряжании.
4. Прекратив стрельбу, поставить курок на предохранитель, повернув предохранитель флажком доотказа вправо.
Разряжание винтовки
1. Обхватить ложу винтовки рукой так, чтобы большой палец находился сверху затвора.
2. Повернуть рукоятку затвора и отвести его плавно назад доотказа, придерживая при этом патрон в ствольной коробке большим пальцем левой руки.
3. Вынуть патрон из ствольной коробки.
4. Повернуть винтовку спусковой скобой кверху и нажать пулей патрона на защелку крышки магазинной коробки, оттягивая ее одновременно назад. (рис. 8). При этом защелка освободит крышку магазинной коробки.
<
