6. Включить отпирающий рычаг можно поворотом винта полуцилиндрической выточкой вперед.
Разборка пулемета
1. Разрядить пулемет и выключить предохранитель.
2. Проверить подвижные части; они должны быть спущены с боевого взвода.
3. Открыть крышку короба.
4. Нажать указательным пальцем правой руки стопорную ось крышки влево доотказа, поднять левой рукой крышку и снять ее.
5. Обхватить левой рукой нижний приемник, поднять его вверх и снять.
6. Обхватить короб левой рукой, одновременно
7. Отвести рукоятку заряжания назад доотказа и извлечь затвор.
8. Поставить пулемет в горизонтальное положение и нажать левой рукой на защелку короба, правой рукой повернуть короб рукояткой для ведения огня вправо доотказа, чтобы не выпал ствол.
9. Наклонить пулемет коробом вниз, поддерживая рукой свободно падающий ствол.
10. Обхватывая соединительную муфту левой рукой, одновременно пальцами этой руки нажать стопор оси короба вверх доотказа, правой рукой повернуть за рукоятку для ведения огня, переместить короб пулемета в крайнее правое положение, продвинуть его назад и снять (рис. 24).

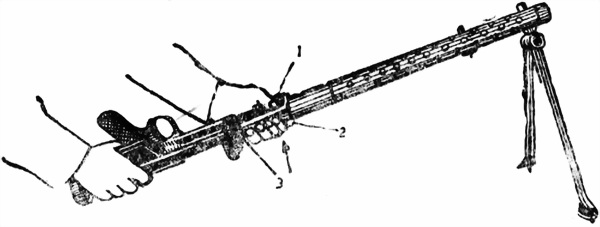

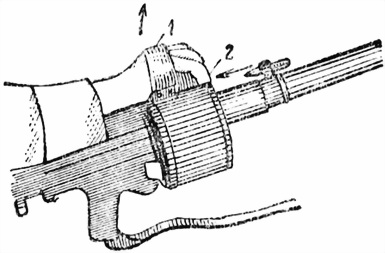

Рис. 24. Как отделить короб от кожуха.
1 — соединительная муфта; 2 — стопор оси короба; 3 — ось короба
11. Снять ремень.
Разборка затвора
1. Повернуть боевую личинку так, чтобы фиксирующий выступ вошел в скошенный вырез до момента спуска ударника; при этом опасаться защемления руки гайкой ударника, которая энергично продвигается вперед.
2. Поддерживая затвор за боевую личинку, оттянуть защелку гайки ударника назад доотказа и отвинтить гайку.
3. Повернуть боевую личинку в обратном направлении и разъединить ее с остовом затвора.
4. Взять остов затвора в левую руку, а боевую личинку в правую, как показано на рис. 26, и вставить муфту боевой пружины внутрь остова затвора так, чтобы вырезы на ее заднем торце вошли в соответствующие срезы отверстия остова затвора.
5. Надавить с двух сторон на соединительные детали, вывести при этом шпильку из паза боевой личинки и плавно разъединить детали.
6. Извлечь боевую пружину и ударник.

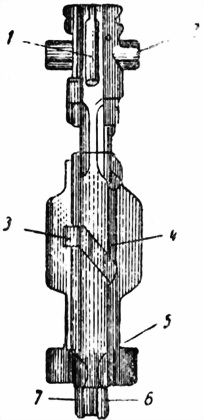

Рис. 25. Затвор в собранном виде.
1 — досылатель; 2 — боевая личинка; 3 — фиксирующий выступ; 4 — остов затвора; 5 — профильные выступы; 6 — гайка ударника; 7 — защелка гайки ударника
Сборка затвора
1. Взять остов затвора в левую руку и вставить в него муфту боевой пружины, ударник и боевую пружину.
2. Соединить эти детали в порядке, обратном разборке; при этом наблюдать, чтобы шпилька точно вошла в вырез на боевой личинке.
3. Вставить боевую личинку в остов затвора так, чтобы досылатель и фигурные выступы были сверху.
4. Повернуть боевую личинку
5. Привинтить гайку ударника; при этом иметь в виду, что полное присоединение гайки сопровождается щелчком.

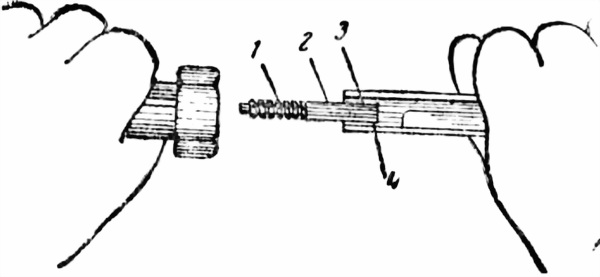

Рис. 26. Как отделить ударник от боевой личинки.
1 — ударник; 2 — муфта боевой личинки; 3 — шпилька; 4 — паз боевой личинки
6. Взвести ударник, для чего повернуть боевую личинку в обратном направлении так, чтобы досылатель встал на одном уровне с профильными выступами остова затвора.
Сборка пулемета
1. Соединить короб с кожухом.
2. Вставить ствол в кожух и, поворачивая его, дослать ствол в крайнее переднее положение; ствол должен войти заподлицо с соединительной муфтой.
3. Поставить пулемет в горизонтальное положение и энергично повернуть короб в обратном направлении до застопорения защелкой. Проверить прочность соединения.
4. Вставить затвор досылателем и профильными выступами вверх, нажать на спусковой крючок и дослать затвор вместе с ручкой заряжания в крайнее переднее положение.
5. Вставить пружину и присоединить приклад.
6. Вставить нижний приемник.
7. Нажать стопорную ось крышки и вставить крышку.
8. Присоединить ремень.
9. Проверить правильность сборки пулемета, для чего отвести рукоятку заряжания назад и нажать на спусковой крючок. Если пулемет работает, сборка произведена правильно.
10. Включить предохранитель.
Разборка крышки для ленточного питания
1. Привести ползун в среднее положение.
2. Выдвинуть верхний приемник и снять его.
3. Снять одновременно подающий и передаточный рычаги.
4. Разъединить рычаги.
Сборка крышки с левым питанием
1. Взять подающий рычаг левой подачи и соединить его с передаточным рычагом, как показано на рис. 27.

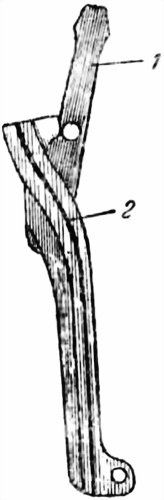

Рис. 27. Рычаг левой подачи с предохранительным рычагом.
1 — передаточный рычаг; 2 — рычаг подачи

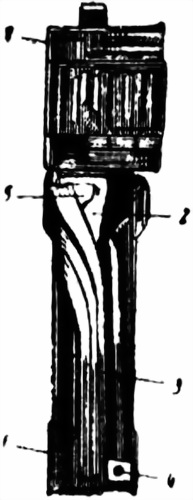

Рис. 28. Крышка короба собрана для левого питания.
1 — ползун; 2 — передаточный рычаг; 3 — рычаг подачи; 4 — правая ось; 5 — левая ось; 6 — средняя ось
Рис. 29. Рычаг правой подачи.
2. Вставить соединенные рычаги в крышку так, чтобы отверстие на хвосте подающего рычага вошло в правую ось крышки (в перевернутом положении), а отверстие передаточного рычага — в среднюю ось крышки.
