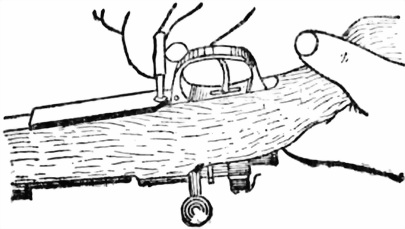

Рис. 8. Отделение крышки магазинной коробки.
5. Отделить крышку магазинной коробки с пружиной подавателя и подавателем и вынуть все патроны из магазинной коробки.
6. Присоединить крышку магазинной коробки. Для этого подвести передние выступы крышки магазинной коробки под передний вырез окна магазинной коробки и сместить крышку вперед до застопоривания защелкой.
Устранение задержек при стрельбе
1. При подаче затвора вперед патрон перекашивается и заклинивается. —
2. При движении затвора вперед в патронник подаются одновременно два патрона. — Отвести затвор назад. Если это не устранит задержки, то отделить крышку магазинной коробки и перезарядить винтовку.
3. Частые осечки. — Разобрать затвор, прочистить его части и смазать их (зимой — зимней ружейной смазкой).
Разборка винтовки
1. Отделить штык и шомпол. — Если к винтовке примкнут штык, то нажать большим пальцем правой руки на пуговку (рис. 9) на рукоятке штыка и, обхватив рукоятку штыка левой рукой, оттянуть ее вдоль ствола к дульной его части; отвинтить шомпол. Для чистки свинтить два шомпола от двух винтовок.
2. Отделить затвор. — Повернуть правой рукой рукоятку затвора и, отведя большим пальцем левой руки затворную задержку влево (находится сзади и слева ствольной коробки), извлечь затвор за рукоятку назад.
3. Отделить ствол со ствольной коробкой от ложи:
а) поставить винтовку отвесно; нажать большим пальцем правой руки на защелку верхнего ложевого кольца и снять его вверх;
б) повернуть отверткой стопорные винты (винтов упора и хвостового) до совпадения срезов на их шляпках со шляпками винтов упора и хвостового, после чего вывернуть отверткой винты упора и хвостовой (рис. 10);

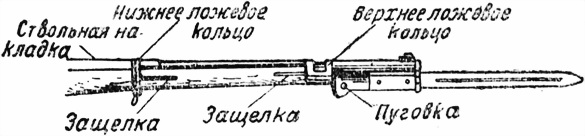

Рис. 9. Отделение штыка.
в) отделить магазинную коробку вместе с подающим механизмом вниз, взявшись правой рукой за спусковую скобу;
г) поставить винтовку отвесно дулом кверху и, утопив большим пальцем правой руки защелку нижнего ложевого кольца (рис. 9), снять кверху нижнее ложевое кольцо;
д) отделить ствольную накладку (рис. 9) от ствола;
е) вставить указательный палец правой руки под перемычку ствольной коробки и, придерживая ложу левой рукой, отделить кверху ствол со ствольной коробкой.
4. Разобрать затвор:
а) поставить отвесно флажок предохранителя и только после этого извлечь затвор, как указано в п. 2;
б) взять затвор в левую руку и утопить большим пальцем правой руки стопор соединительной муфты (рис. 11 и 12) затвора, а правой рукой отвинтить соединительную муфту от стебля затвора, вращая ее справа налево;

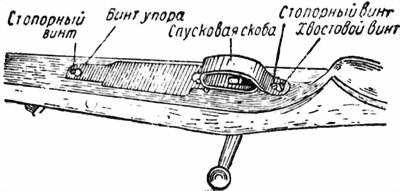

Рис. 10. Спусковая скоба.
в) обхватить соединительную муфту правой рукой так, чтобы указательный палец находился на флажке предохранителя; упереть боек ударника в деревянный предмет и, нажимая на соединительную муфту, сжать боевую пружину до полного выхода курка, после чего повернуть курок на четверть оборота и отделить его от ударника;
г) снять с ударника боевую пружину и отделить от соединительной муфты предохранитель, повернув его

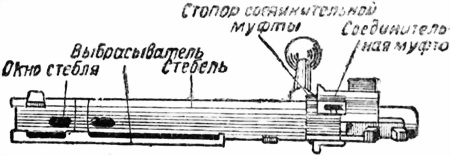

Рис. 11. Затвор в собранном виде.
Если нужно отделить от стебля затвора выбрасыватель, то взять стебель затвора в правую руку, поднять головку выбрасывателя указательным пальцем левой руки, а большим пальцем правой руки нажать его пружинную часть и, поворачивая вправо, вывести выступ головки выбрасывателя из кольцевого паза передней части затвора, подавая выбрасыватель вперед.
Рис. 12. Части затвора.
Сборка винтовки
1. Присоединить ствол со ствольной коробкой к ложе:
а) продеть указательный палец правой руки под перемычку ствольной коробки и вложить ствол со ствольной коробкой в ложу;
б) наложить на ствол ствольную накладку и надеть нижнее ложевое кольцо, отодвигая его до тех пор, пока оно не застопорится защелкой;
в) вставить снизу в окно ложи магазинную коробку спусковой скобой назад и завернуть отверткой винты упора и хвостовой, причем хвостовой винт (длинный) завернут сзади, а винт упора (короткий) — спереди;
г) повернуть отверткой на полоборота стопорные винты;
д) надеть на переднюю часть ложи верхнее ложевое кольцо крючком назад и продвигать его до тех пор, пока сосок защелки не заскочит в отверстие ложевого кольца.
2. Присоединить шомпол. — Вставить его нарезным концом в отверстие ложи и завернуть доотказа.
3. Собрать затвор:
а) присоединить выбрасыватель к стеблю затвора, повернув выступ кольцевого основания выбрасывателя так, чтобы он встал между двумя вырезами стебля затвора, и поставить на него выбрасыватель гнездом его прилива так, чтобы зацеп выбрасывателя был обращен в сторону боевой личинки. Затем нажать большим пальцем правой руки на пружинную часть выбрасывателя, а указательным пальцем левой руки приподнять зацеп выбрасывателя и продвинуть выбрасыватель доотказа в сторону рукоятки, после чего, вращая выбрасыватель, поставить его против рукоятки, одновременно наблюдая, чтобы выступ выбрасывателя вошел в кольцевой паз стебля затвора;
б) присоединить предохранитель к соединительной муфте, вставив стержень предохранителя в отверстие соединительной муфты;
в) надеть боевую пружину на ударник и ввести срезанную часть ударника с сухарными выступами в овальный канал соединительной муфты со стороны нарезной ее части;
г) поставить флажок предохранителя отвесно (так же, как и при разборке);
д) упереть боек ударник в деревянный предмет и, наложив указательный палец правой руки на флажок, нажимать на соединительную муфту, пока конец ударника с сухарными выступами полностью не выйдет из соединительной муфты;
е) не отпуская соединительной муфты, надеть курок на конец ударника выступом курка вниз и повернуть курок на четверть оборота, пока выступ ударника не войдет в продольный паз соединительной муфты;
ж) ввести ударник с боевой пружиной в канал стебля затвора и завернуть нарезную часть сочинительной муфты в стебель затвора доотказа.
4. Вложить затвор в ствольную коробку. — Взять затвор правой рукой за рукоятку, повернуть выбрасыватель вправо доотказа и оттянуть левой рукой затворную задержку ствольной коробки, после чего вставить затвор в канал ствольной коробки; повернуть рукоятку вправо.
