Как видно из этого описания процесса теплопереноса, тепловой поток действительно сам распространяется по объему тепловой трубы.

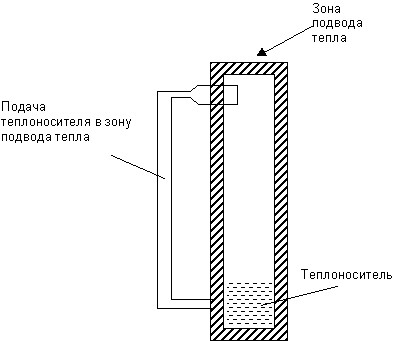

Рассмотрим теперь новую ситуацию с придуманным нами устройством. В предыдущем случае мы имели зону нагрева внизу, а съема тепла — вверху. Зададимся вопросом: что произойдет, если зона нагрева окажется вверху, а съем тепла будет производиться снизу (рис. 4.2)? Очевидно, что устройство перестанет работать. Для того чтобы оно заработало, надо, чтобы жидкость перед нагревом поднялась вверх.
Задача 4.1.: как обеспечить подьем теплоносителя к верхнему торцу
Рис. 4.2
Первое побуждение — поднять жидкость вверх с помощью специального устройства — например, насоса. Но построим ИКР. Мы можем применить этот оператор к трубе, к жидкости, к тепловому полю, к охлаждающему агенту. Важно при этом, чтобы формулировки были действительно построены до конца и полностью произнесены или записаны. Например:
ИКР: труба сама поднимает жидкость вверх, в зону нагрева, не мешая свободному распространению пара;
(вариант реализации: в теле трубы могут быть выполнены специальные каналы, по которым будет подниматься жидкость);
ИКР: жидкость сама поднимается в зону нагрева, не мешая свободному распространению пара;
(вариант реализации: можно ли так рассчитать параметры каналов, чтобы жидкость поднималась сама? Конечно, если они будут капиллярами);
ИКР: тепловое поле само поднимает жидкость в зону нагрева, не прекращая нагрева;
(вариант реализации: тепловое поле, распространяемое сверху, может выполнять полезную работу по подъему жидкости в зону нагрева).
Еще раз подчеркнем, что выполнение ИКР, то есть работы дополнительной для элемента, не должно мешать выполнению его полезных функций, и конечно же не должно мешать выполнению главной полезной функции всей системы. Выбор этого вспомогательного требования зависит от того, какую функцию выполняет выбранный элемент.
Кроме того, можно говорить о зоне внутри трубы, из которой выкачан воздух. Для нее мы тоже можем сформулировать ИКР, звучащий очень похоже на уже построенные. «Зона внутри трубы сама…» Есть и еще один объект — это тот самый насос, без которого мы хотим обойтись. Для того, чтобы обеспечить выполнение системой основной функции, может оказаться полезным предварительно ввести в систему новый элемент, просто для того, чтобы тут же постараться от него избавиться, оставив себе все его достоинства. В данном случае мы можем попробовать представить себе систему с насосом и согласно ИКР оставить в системе только рабочий орган насоса — например, его крыльчатку. И уже после этого потребовать от крыльчатки, чтобы она сама, без помощи двигателя и иных элементов поднимала жидкость — теплоноситель в зону нагрева.
Конечно, если мы выберем насос, работающий на ином принципе, например перистальтический, то требование будет предъявлено уже к иному рабочему органу. «Трубка сама пульсирует и поднимает жидкость наверх».
Вся совокупность построенных вариантов ИКР может и не определяться в рамках реального решения задачи. Но из сделанных построений виден общий принцип — ИКР обеспечивает концентрацию интеллектуальных усилий на выбранном элементе, заставляет человека, решающего задачу, искать в нем скрытые
Эффективным решением задачи о самостоятельном подъеме теплоносителя в зону нагрева при малых длинах трубки является использование капилляров. Кстати, капилляры также являются наиболее эффективным средством доставки теплоносителя в зону нагрева при использовании тепловой трубы в невесомости. Боковая поверхность трубки при этом выстилается слоем капиллярно-пористого вещества. Для труб с высокой рабочей температурой в качестве капилляров используется насечка на внутренней поверхности трубы.
Известно, что на поверхности тепловой трубы в рабочем режиме устанавливается (САМА!) постоянная температура. Это очень удобно для термостатирования, ведь в технике часто требуется обеспечить постоянство температурного поля, например, при сушке, при испытании серии приборов… С помощью тепловой трубы это реализуется довольно просто. Можно иметь на входе нагреватель с любой температурой, превышающей температуру испарения теплоносителя, и тепловая труба будет «срезать» все лишнее. Температура поверхности трубы будет зависеть только от соотношения интенсивностей подвода и отвода тепла и площадей теплообмена. Если процессы подвода и отвода тепла устоялись и равны площади поверхностей испарителя и конденсатора, то температура трубы равна половине суммы температур нагрева и конденсации.
Задача 4.2.: Рассмотрим работающую тепловую трубу. Она внешне не отличается от трубы неработающей. На испытательном стенде возникла задача: как определить, что тепловая труба вышла в рабочий режим. Поставим и эту задачу через формулирование ИКР, через определение требуемого результата. Конечно, для этого требуется понимать, что же происходит с трубой, когда она выходит на рабочий режим. Об этом могут сообщать ее элементы, находящиеся в измененном состоянии: в состоянии, связанном именно с тем, что тепловая труба устойчиво работает.
Что же происходит с элементами, когда тепловая труба работает? Вся поверхность корпуса имеет постоянную температуру. Капилляры заполнены жидкостью, поднимающейся вверх. Существует перепад давления между концами трубы. В зоне нагрева давление паров теплоносителя максимально, в зоне конденсации оно практически отсутствует. Нагретый теплоноситель, ставший паром, переносится от горячего конца в зону конденсации.
Все эти явления, которые мы можем назвать особенностями конкретной ситуации, могут сообщать нам о появлении нужного нам режима. На каждом из них можно сформулировать ИКР и построить на основе этих ИКР варианты возможных решений.
Один из вариантов, реализованный в лаборатории с целью проверки работоспособности тепловой трубы, состоял в том, что внутрь трубы был помещен обычный свисток (или упругая пластинка, которая колебалась в потоке пара и заставляла трубу звучать). Конечно, это решение в чем-то «идеально», а в чем-то и нет. Ведь в реальной установке этот способ, скорее всего, неприменим из-за дополнительного звукового фона. Но это «быстро внедряемое» решение обеспечило получение нужного знания с помощью подручных средств. Оно же дало еще одну задачу: как заставить свисток звучать только в требуемый момент. И здесь тоже ответ может подсказать оператор ИКР. Его можно сформулировать следующим образом.
