«Свисток сам звучит только в момент, когда это необходимо оператору».
Построим еще более точную формулировку требования:
«Язычок свистка сам колеблется только в момент, когда это необходимо оператору».
Такое избирательное поведение может быть реализовано с помощью внешней силы, например, ввинчиваемого в боковую поверхность трубы стопора, заживающего язычок свистка.
Рассмотрим ситуации, в которых для поиска путей решения будет использоваться идеальность и основанный на ней оператор ИКР.
Задача 4.3.:
Но сначала желательно определить, к какому из шариков предъявляется требование. Например, к шарику, в котором внутренняя полость расположена не центрально. Если так, то после этого уточнения требование определить значительно проще.
«Плохой» шарик сам отделяется от хороших шариков.
Более точно, то есть после рассмотрения природы явления на физическом уровне:
«Смещенный центр тяжести» шарика сам отделяет его от «хороших».
Возможный принцип решения: шарики поочередно должны скатываться по узкой линейке, установленной наклонно. Те из них, у которых центр масс расположен не в центре, будут отклоняться от прямолинейной траектории и падать с узкой дорожки. Разделение качественно изготовленных и бракованных шариков происходит при этом «само собой».
Задача 4.4.: Рассмотрим реальную ситуацию, описанную в книге М. Вертгеймера «Продуктивное мышление».
«Два мальчика играли в саду в бадминтон. Я мог видеть и слушать их из окна, хотя они меня не видели. Одному мальчику было 12 лет, другому — 10. Они сыграли несколько сетов. Младший был значительно слабее; он проиграл все партии.
Я частично слышал их разговор. Проигрывающий, назовем его „В“, становился все более и более грустным. У него не было никаких шансов. „А“ часто подавал так умело, что „В“ даже не мог отбить волан. Ситуация все более ухудшалась. Наконец „В“ бросил ракетку, сел на поваленное дерево и сказал: „Не буду больше играть“. „А“ пытался убедить его продолжать игру. „В“ не ответил. „А“ сел рядом с ним. Оба выглядели огорченными.
Здесь я прерываю рассказ, чтобы задать читателю вопрос: „Что бы вы предложили? Что бы вы сделали на месте старшего мальчика? Можете ли вы предложить что-нибудь разумное?“»
Попробуем решить эту нетехническую задачу (как сделать так, чтобы обоим игрокам хотелось играть и было интересно играть) с помощью оператора ИКР. Здесь также требуется четко поставить цель. Что бы мы хотели в конечном счете? Очевидно, что обоим игрокам должно быть интересно играть, даже несмотря на разницу в классе.
ИКР может звучать здесь следующим образом:
«Игрок „А“ сам помогает игроку „В“ отбивать мяч,
Это может быть достигнуто, если оба игрока будут играть на один и тот же результат.
Целью игры также могло бы стать:
•стремление как можно дольше удержать волан в воздухе;
•необходимость для сильного игрока попасть в мишень воланом, который отобьет ему слабый игрок.
Или… сильный игрок мог бы играть левой рукой и т. д.
Уже сама формулировка цели в данном случае открывает возможности для ее достижения.
Задача 4.5.: Зимой водосточные трубы заполняются льдом. Весной лед начинает оттаивать, и возможны ситуации, когда ледяная пробка, подтаяв с внешней стороны и потеряв сцепление с трубой, летит вниз. Удар такой пробки о выступающие части трубы часто приводит к ее разрыву. Если же ледяная пробка падает на тротуар, то она может стать причиной травм находящихся вблизи людей. Выколачивание льда — дорогое и малоэффективное мероприятие. Как добиться того, чтобы пробки не падали вниз?
ИКР может быть обращен ко всем элементам, приведенным в данной задаче. Мы можем считать, что их всего два: лед и труба. Важным вопросом является формирование требования к этим элементам.
«Лед сам удерживается в трубе до момента полного таяния».
«Труба сама удерживает лед до момента его полного таяния».
Как можно видеть, в реальной ситуации труба и лед не держатся друг за друга до момента полного таяния (ведь нам приходится их об этом «просить»).
«Лед сам держится за трубу той своей частью, которая растает в последнюю очередь».
Возможный итог решения описан в одном из российских изобретений:

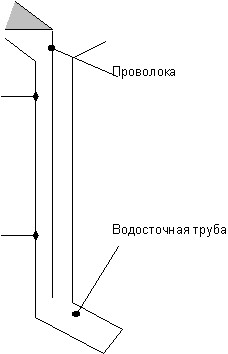

«Водосточная труба, включающая водосборную воронку, прикрепленную около ската крыши, колена обхода карниза и слива, отличающаяся тем, что, с целью создания защиты от повреждения падающим внутри трубы льдом, труба снабжена отрезком произвольно изогнутой проволоки, расположенной со стороны воронки внутри трубы и прикрепленной верхним концом к скату крыши» (рис. 4.3).
Рис. 4.3
В этом решении видно, что выполненное изменение — пропущенная внутри трубы проволока позволяет приблизиться к реализации ИКР, определенного для льда: лед сам удерживается внутри трубы до момента полного таяния.
Объекты техники имеют огромное количество свойств и характеристик, из которых в конкретных обстоятельствах человек почти всегда использует крайне незначительную часть. Этот запас свойств позволяет нам требовать от элементов системы чего-то нового и находить новые возможности их использования.
