Внешне тенденция к миниатюризации электронных приборов, казалось бы, противоположна тенденции развития транспортных и обрабатывающих средств. Аппараты, машины, устройства этого направления все увеличиваются в размерах. Но что происходит на самом деле? Обратимся к примерам.
Абсолютно идеальное транспортное средство — когда средства нет, а груз транспортируется (другими словами, когда груз сам движется в нужном направлении с необходимой скоростью). Стремление к этому идеалу проявляется в повышении отношения «вес полезного груза к полному весу транспортного средства».
Пример 3.2. Журнал «Компьютерра» от 7 декабря 1999 года сообщил о статье в немецком журнале «Lastauto — Omnibus» («Грузовик — Автобус»). Этот журнал долгие годы … проводит эксплуатационные испытания
Как видно из примеров, в обоих случаях реализуется одна и та же тенденция — все более экономная реализация требуемой функции.
Итак, под идеальной технической системой понимается получение полезного результата без каких бы то ни было затрат, то есть реализация функции в чистом виде. Предмет нашей обработки сам преобразуется в нужное нам изделие. Модель объекта, с которой работают при функциональной идеализации, очень эвристична. Предполагается, что требуемую функцию мы получаем без каких-либо затрат, следовательно и без технической системы. Модель идеального объекта состоит в том, что самого объекта нет. Выполнение его функции теперь поручается тому изделию, обработку которого было необходимо проводить. При этом предполагается, что объект обработки имеет определенные внутренние резервы, которые и могут быть использованы.
Если объект уже как-то обрабатывается другой системой, то можно возложить выполнение требуемых функций на существующую систему. Сама постановка вопроса акцентирует поиск этих резервов, что в большом числе случаев приводит к возможности существенно уменьшить требования к инструменту, средствам обработки, т. е. произвести переформулирование проблемы. Концентрируя внимание на объекте обработки, мы рассматриваем его не отвлечённо, а в реальных условиях, в динамике.
Пример 3.3. Для крепления крышек различных химических аппаратов (теплообменников, реакторов и т. п.), применяют шпильки — металлические стержни с резьбой по обоим концам. На аппарат, работающий под большим давлением, может потребоваться до 200 шпилек. Каждая шпилька выполнена из стали, имеет диаметр в 50–70 мм, длину до 400 мм.
Все они должны иметь клеймо — на клейме указывается номер аппарата. Клеймо наносится ударом молотка по остро заточенной форме, приложенной к торцу шпильки. Работа трудоемкая, делать ее надо сразу после изготовления шпильки. Необходимо дать предложения по совершенствованию процесса клеймения.
В исходной постановке задачи было необходимо «механизировать процесс клеймения шпилек». Сформулировав требование: «шпилька сама клеймится», мы задаем рамки системы, в которой будет происходить данная операция. Эта формулировка является эвристической подсказкой, позволяющей локализовать область, в которой мы будем искать средства выполнения нужной нам операции. Поэтому методически верно будет уточнить ее. Необходимо раскрыть смысл термина «клеймится». Клеймение в рамках данной нам технологии осуществляют ударом молотка с клеймом на бойке. Т. е. клейму придают определенную кинетическую энергию, которая при соударении со шпилькой превращается в деформацию металла. Следовательно, задача рабочего или механического пресса — придать энергию, обеспечить соударение.

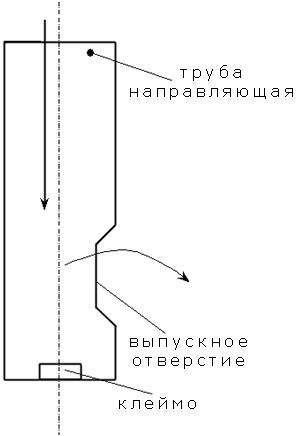

Теперь требование может звучать так: «шпилька сама накапливает энергию (разгоняется) и ударяет по клейму». Можем ли мы представить себе эту картину?
Итак, все или почти все может происходить «само собой». В данной ситуации шпилька — это металлический стержень, намного более массивный, чем молоток, с помощью которого производится клеймение. Но для того, чтобы заставить именно шпильку самостоятельно выполнять требуемую работу, пришлось использовать понятие идеальности. Все должно происходить само собой, без затрат энергии и материалов. Обслуживающей, обрабатывающей системы быть не должно, а результат должен получаться.
Пример 3.4. Знаменитое Месояхское месторождение природного газа, многие годы питавшее энергией Норильск с его мощным горнометаллургическим комбинатом, со временем потеряло силу: упало давление в подземных пластах. Скважины пришлось законсервировать, хотя по подсчетам специалистов в недрах осталось еще не меньше половины запасов газа. Оставлять в недрах такое богатство — дорого, и откачивать газ специальными насосами невыгодно — тоже дорого.
Модель системы будет иметь вид: «газ сам выходит из недр». Еще более точно «газ сам откачивает себя из недр». Здесь может быть предложено откачивать газ, вращая насосы двигателями, работающими на том же газе. Но это, как мы уже выяснили, дорого. Задача была решена разработчиками, сумевшими использовать для откачки газа энергию газовых потоков другого месторождения. Газоносные пласты Месояха подсоединили через эжекторную станцию к трубопроводу, по которому с большой скоростью идёт газ Соленинского месторождения. Этот скоростной поток и служит откачивающей средой. Таким образом, удается извлекать ежегодно сотни миллионов кубометров газа.
Пример 3.5. Известному создателю куполов Р. В. Фуллеру принадлежит высказывание: «Если вы хотите установить степень совершенства здания, взвесьте его». Действительно, при прочих равных показателях более легкое здание предпочтительно — на него пошло меньше материала. Стены, элементы перекрытий и т. п. нужны нам не сами по себе, а как носители определенных функций. И чем меньше затрат необходимо на реализацию этих функций, тем лучше. История архитектуры, градостроительства, показывает нам, как неуклонно повышается степень «невесомости» зданий. Рассмотрим в качество примера элемент конструкций, во все времена являвшимся образцом наивысшего уровня архитектурного искусства и инженерных знаний — сферический купол.
Один из наиболее древних дошедших до нас значительных куполов перекрывает Римский Пантеон, созданный еще во времена античности. Пролет купола 43,3 метра, толщина в верхней части 1,6 м, в районе опор 2,5 м, средний вес одного квадратного метра порядка 8000 кг. Общий вес купола составляет 10 000 тонн. Рекордные показатели Пантеона по диаметру перекрываемой без промежуточных опор площади продержались 18 столетий. Снизить удельный вес купола и увеличить его пролет позволил только переход к новым материалам. Вот краткая летопись борьбы за «невесомость куполов». Рекорд Римского Пантеона был перекрыт только в начале двадцатого века. Зал «Столетия» в Польше имел диаметр 47 метров. Вес купола при этом снизился в полтора раза. В 1930 году в Лейпциге был построен купол над рынком. Он покрывал основание диаметром 76 метров. Использование металла высокого качества позволило снизить вес купола до двух тысяч тонн. Вес одного квадратного метра составил 476 килограмм. В 1956 году в одном из университетов США была построена аудитория с куполом, имеющим диаметр проекции в 91,5 метра. Здесь уже использовался алюминий, и это дало возможность вновь резко снизить вес конструкции — до 93 тонн. Один квадратный метр теперь весит 22,6 кг. Наконец, в 1984 году в СССР был построен стенд для испытания опор и линий электропередач. Диаметр перекрываемой площади составлял 220 метров, а весил купол всего 152 тонны!
