ФП: Метка на стене должна быть, чтобы знать, куда вставить шуруп, и метки быть не должно, так как она портит внешний вид стены.
Из этой формулировки, естественно, формулируется задача, что метка должна быть такой, чтобы ее не было видно.
Из формулировки ФП видно, что противоречащие требования к метке относятся к различным моментам времени. Метка должна появляться только тогда, когда в ней возникает потребность, а когда такой потребности нет, то нет и метки.
Система: стена, обои, отверстия в стене (пустые или с установленными в
Следует вспомнить, что разрешение противоречия во времени предусматривает введение в имеющуюся систему веществ, полей или того и другого, а также использование приема динамизации компонентов и связей между ними. Все эти мероприятия приводят к изменению системных свойств. Какие из перечисленных ресурсов можно использовать для решения задачи?
Для поиска ресурсов сначала нужно понять, какими свойствами обладают компоненты системы, которые проявляются в связях между ними или с компонентами надсистемы. Если эти свойства не удается использовать, то подумать, как их усилить или изменить.
Если отверстие большое и примерно известно его расположение, то можно, ощупывая пальцами стенку, найти место, где обои прогибаются. Можно найти место отверстия, постукивая легким предметом по стенке. Там, где пустота, — будет другой звук. Но это все сложно.
Поэтому нужно подумать, какие вещества и поля можно ввести в имеющуюся систему.
Возможные решения
В отверстие установить маленький магнит или намагнитить шуруп и завернуть его до конца, вровень со стенкой. Для поиска этого магнита использовать железные опилки. Как? Например, перемещать полиэтиленовый пакетик с опилками и смотреть, как они будут себя вести.
Можно в отверстие поместить железосодержащую деталь (гайку, гвоздь) и использовать намагниченные опилки.
Рис. 7.2
А если известно, что этот поиск нужно будет сделать в ближайшие дни, то заложить в отверстие ватку, смоченную валерианкой и использовать кошку?
Задача 7.4. На одной из метеостанций требовалось зимой, в лютые морозы четыре раза в сутки опускать в прорубь приборы для замеров параметров воды и взятия пробы. Работа осложнялась тем, что прорубь через 2? 4 ч полностью замерзала и ее приходилось ломом пробивать заново. Никаких сложных механизмов на метеостанции нет. Как освободить работника метеостанции от ручной работы по пробиванию проруби?
Следует обратить внимание на то, что в условии задачи присутствует ВПИ. В задаче дается ориентировка на создание устройства по пробиванию проруби.
Поэтому целесообразно дать эту задачу для самостоятельного решения. Посмотреть, в каком направлении будут сделаны попытки ее решения. Затем провести анализ сделанных попыток, выяснить причины неудач. Чаще всего это связано с тем, что задачу пытаются решать методом проб и ошибок, не применяя предлагаемый подход, через формулировку
Часто учащиеся начинают решать задачу, не вникнув полностью в условия, не поняв до конца физические процессы, происходящие в описываемом явлении. А это весьма важно для поиска ресурсов при решении задачи. Поэтому целесообразно выяснить, насколько глубоко учащиеся вникли в существо происходящих явлений, и эту часть задачи разобрать более подробно.
Охлаждение воды происходит за счет конвективного теплообмена с холодным воздухом и за счет испарения.
Усиливают охлаждение воды низкая температура воздуха и ветер.
Препятствует охлаждению воды конвективный теплообмен в толще воды. Известно, что вода максимальную плотность имеет при температуре около 4 °C. Поэтому вода, охладившись до этой температуры, как имеющая бoльшую плотность, опускается вниз. Снизу поднимается более теплая вода.
Система: вода, лед, лом. Надсистема (НС) — холодный воздух, глубинные слои воды.
В этой задаче под функциональными свойствами, которые приводят к возникновению ТП, понимаются потребности (см. рис. 7.1). С одной стороны, прорубь нужна для выполнения некоторых работ. С другой стороны, очень не хочется систематически заниматься работой по пробиванию проруби.
Таким образом, ТП: Прорубь пробивать нужно для взятия проб воды. И этого делать не нужно, потому что это тяжелая работа.
Следует отметить, что после такой формулировки задача начинает получать несколько иную направленность, чем была в исходной постановке. И это особенно становится заметным после формулировки ИКР.
ИКР: ТС обладает таким свойством, что сама не дает воде замерзать.
Достижению ИКР препятствуют природные процессы. Это и обуславливает физическое противоречие.
ФП: вода в проруби должна замерзать, так как взаимодействует с холодным воздухом, но она не должна замерзать, чтобы не пробивать ломом каждый раз прорубь (не ломать лед).
Следует подчеркнуть, что формулировка ИКР и ФП определяет направление поиска решения — не разрабатывать устройство для прорубания, а не допускать замерзания воды.
Изменение системных свойств рассматриваемого объекта можно сделать введением дополнительных компонентов (веществ или полей).
Какие вещества и поля можно ввести в систему, чтобы вода не замерзала?
Какими свойствами должны обладать эти вещества?
Какие ресурсы можно почерпнуть из НС?
Возможные решения

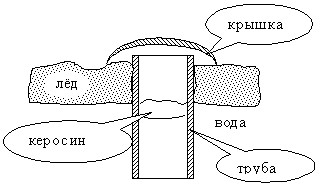

В лед вмораживают металлическую трубу (рис. 7.2.) Нижние слои воды более теплые. Металл хорошо проводит тепло.
Рис. 7.3
На поверхность воды, в трубу наливают жидкость с низкой температурой замерзания, которая не смешивается с ней и легче воды (например, бензин, керосин, масло).
