ФП-2: Электронная эмиссия должна быть постоянной для качественной работы радиолампы, но она должна быть переменной, так как катод подогревается переменным электрическим током.

В этом ФП описываются несовместимые свойства, которыми должен обладать катод при его взаимодействии с другими компонентами радиолампы и надсистемой, то есть при воздействии на него переменного электрического тока.

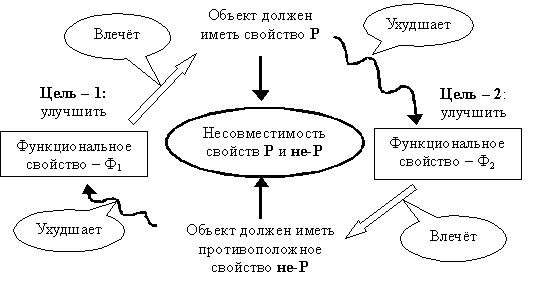

^Рис. 6.5

Таким

образом, в физических противоречиях дается описание свойств, которыми должны обладать компоненты системы, чтобы достичь тех целей, которые ставит перед собой разработчик.

Потребность в улучшении (усилении) некоторого функционального свойства Ф₁ влечет за собой необходимость придания одному из компонентов ТС технической характеристики (свойства) Р. Но это ухудшает другое тоже важное функциональное свойство Ф₂ (рис. 6.5).

Свойства Р и не-Р характеризуются на качественном уровне, например, адгезия: большая и маленькая (пример 6.8) скорость: большая и маленькая (пример 6.9), материал: прочный и пластичный, электрический ток: постоянный и переменный (пример 6.10).

Таким образом, ФП отражает ситуацию, в которой к физическому состоянию зоны конфликта предъявляются взаимно противоположные требования.

Для ТП, приведенного в примере 6.4, физическое противоречие можно сформулировать в следующем виде.

ФП: Литейный уклон должен быть большим для удобства формования, и уклон должен быть маленьким, чтобы уменьшить затраты на обработку резанием.

Физическое противоречие представляет собой два несовместимых по истинности высказывания. Как сделать так, чтобы они оказались совместимыми?

Обратимся к законам логики.

Закон непротиворечия гласит, что два противоположных высказывания не могут быть одновременно истинными в одно и то же время и в одном отношении. При этом предполагается соблюдение закона тождества, заключающегося в том, что в рассуждении каждое понятие должно употребляться в одном и том же смысле, в том же содержании признаков.

Закон непротиворечия не будет нарушаться, если утверждение или отрицание относятся к разному времени или изменились какие-либо другие условия. Или же в них понятие, которое является субъектом суждения, рассматривается в разных отношениях. Или же в этих суждениях разные субъекты, то есть рассматриваются разные понятия.

Таким образом, если субъекты высказываний будут разные, то о законе непротиворечия говорить не приходится, так как суждения, участвующие в формулировке ФП, становятся несравнимыми. Следовательно, они перестают быть несовместимыми.

Поэтому можно предложить следующие приемы разрешения противоречий.

Первым приемом можно считать разделение противоречащих свойства во времени.

Смысл этого приема заключается в том, что при функционировании объекта в одни промежутки времени проявляется одно свойство, например P, а в другие промежутки времени — другое противоположное свойство не-P.

Поскольку субъекты суждения разделены во времени, то в формулировке ФП они представляют собой разные понятия. Следовательно, высказывания, составляющие ФП, становятся несравнимыми и перестают быть противоречащими.

Практическая реализация этого приема весьма часто сводится к введению в систему, например

вещества, на определенное время. Это вещество должно обеспечить получение нужного свойства в заданный период времени, а когда оно выполнит свою функцию, оно должно пропасть.

Естественно, возникает проблема, как это организовать. Какими свойствами должно обладать это вещество? Какие поля можно ввести в систему (или найти в ТС или компонентах, с которыми взаимодействует рассматриваемый технический объект), чтобы это вещество проявило нужные свойства?

Для этого нужно посмотреть, какие другие свойства можно обнаружить в системе в эти моменты времени и как их можно для этого использовать.

Таким образом, формулировка ФП активизирует мышление и дает некоторые направления поиска решения.

Пример 6.10. В промышленности распространен способ определения площадок контакта поверхностей при помощи растертых на минеральных маслах красок. Краску наносят на одну поверхность, затем эту поверхность вводят в соприкосновение с другой поверхностью. По распределению пятен краски на этой второй поверхности судят о качестве контакта. Слой краски составляет порядка 5–6 мкм. Для более точного определения зоны контакта поверхностей необходимо применение более тонкого слоя краски. Однако тонкий слой не позволяет четко видеть границы пятна краски.

ТП: При уменьшении толщины краски повышается точность контроля, но ухудшается индикация (обнаружение) результата.

ФП: Слой краски должен быть тонким для повышения точности и он должен быть толстым для обнаружения.

Здесь можно воспользоваться известным приемом переформулирования условий задачи — заменить некоторые термины, желательно более общими, чтобы избавиться от вектора психологической инерции, расширить область поиска возможных решений. В частности, во второй части ФП мысль: «толстым для обнаружения» заменить «контрастным для обнаружения». Это будет более общая и более точная формулировка, так как толстый слой нужен для контрастности.

Из формулировки ФП видно, что в рассматриваемом технологическом процессе можно выделить два этапа: испытание — приведение площадок в соприкосновение и контроль — момент обнаружения границ пятен краски.

Следовательно, рассматриваемые свойства должны быть различные в разные моменты времени. Значит, нужно использовать прием разрешения противоречия во времени.

Естественно возникает вопрос: какие вещества и (или) поля можно ввести в технологический процесс, чтобы разрешить это противоречие во времени?

Отсюда можно наметить путь решения задачи. Слой краски должен быть тонким в момент испытания, а при контроле пятно краски становится контрастным.

Какие вещества и поля можно ввести в систему, то есть какие физико-технические эффекты можно использовать для решения этой частной задачи?

Можно ввести вещество, которое вступит в химическую реакцию с нанесенным слоем краски, можно ввести в краску люминофор и применить ультрафиолетовое облучение и др.

Действительно, если пытаться ввести в систему вещество, то оно должно определенным образом взаимодействовать с веществами и полями, которые имеются в рассматриваемом техническом объекте. Значит, поиск решения заключается в том, что сначала формулируются свойства, которыми должно обладать это вещество, а потом с учетом определенных ограничений осуществляется поиск самого вещества.
