Учебник по ТРИЗ

Ревенков А В

ФП: Сила выходного сигнала должна быть постоянной для удобства прослушивания передач, но она не может быть постоянной из-за явления фединга-замирания.

ОЗ — все радиоприемное устройство от антенны до громкоговорителя;

ОВ — моменты времени, когда изменяется сила сигнала на антенне.

Разрешение ФП

Изменение связей в усилительном устройстве: введение отрицательной обратной связи — устройство, называемое автоматическим регулятором усиления.

Для разрешения ФП в примере 6.10 в катод было введено вещество. В каналах

тонкого фарфорового цилиндрика помещена вольфрамовая нить — нагреватель. Нить накаливается переменным электрическим током, и ее тепло передается фарфоровому цилиндрику и нанесенному на него никелевому слою. Электрического контакта между катодом и нагревателем нет. Термоэлектронная эмиссия стала постоянной.

В примере 6.7 решения минизадач 1, 2, 4, приведенных в табл. 6.2, основаны на введении в систему дополнительных компонентов.

Системные свойства ТО могут быть изменены также еще одним приемом, основанным на системном подходе.

Количественные изменения в компонентах или во взаимодействиях между ними, которые привели бы к качественным изменениям.

Количественные изменения весьма часто приводят к качественным изменениям и, следовательно, оказывают существенное влияние на системные свойства объекта.

Например, при нагреве жидкости до определенной температуры происходит ее испарение, при нагреве ферромагнетика до определенной температуры, называемой точкой Кюри, происходит скачкообразное изменение магнитных свойств.

Закалка сталей основана на том, что при охлаждении при определенной температуре происходит изменение кристаллической решетки железа. При этом изменяется растворимость углерода в железе (сталь — это твердый раствор углерода в железе). Но здесь применен еще один прием — количественные изменения. При быстром охлаждении фиксируются те структуры, которые устойчивы при высокой температуре.

Следует отметить, что в технических решениях, как правило, используется сразу не менее двух приемов. Например, введение компонента в систему часто приводит и к разделению противоречащих свойств в пространстве; для того, чтобы разделить противоречащие свойства во времени или ввести количественные изменения во взаимодействие компонентов, иногда приходится вводить в систему еще один компонент в виде вещества или поля.

Таким образом, для разрешения ФП целесообразно, в первую очередь, проанализировать те требования, которые приводят к появлению несовместимых свойств, проверить, действительно ли необходимо совмещать противоречащие свойства в одной и той же точке пространства и в один и тот же момент времени, то есть рассмотреть, нельзя ли разрешить противоречие в пространстве или во времени.

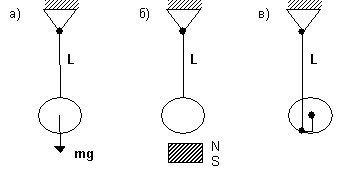

Пример 6.13. Период колебания маятника (например, часов — «ходики») должен быть постоянным при изменении окружающей температуры (рис. 6.6, а).

Но поскольку температура воздуха меняется, то это сказывается на точности хода часов. Это связано с тем, что с изменением температуры изменяется длина маятника и, следовательно, период его колебаний.

^Рис. 6.6

ФП:

Период колебания маятника должен быть постоянным, но он не может быть постоянным, так как при изменении температуры изменяется длина маятника. Стержень металлический и при изменении температуры изменяется его длина.

ОВ — то время функционирования объекта, когда происходит изменение температуры;

ОЗ — точка подвеса, стержень, точка расположения центра масс груза, то есть вся система в целом.

ОЗ и понимание физических законов, которым подчиняется функционирование объекта, позволяют наметить пути решения задачи.

Период колебания маятника зависит от длины стержня и силы тяжести:

, где L — длина маятника; g — ускорение силы тяжести.

Естественно, возникает задача, как управлять этими параметрами. При этом надо стремиться к получению идеального технического решения, то есть ТО должен управлять собой сам.

Здесь следует отметить еще одно важное обстоятельство. Технические и физические противоречия часто возникают именно после формулировки идеального технического решения, идеального конечного результата.

В данном случае объект должен сам управлять своими параметрами, для…, но он не может этого сделать, так как у него нет для этого ресурсов. Это тоже можно рассматривать как физическое противоречие.

Значит, эти ресурсы нужно найти. И ориентировку в поиске ресурсов дает представление об оперативной зоне, оперативном времени и компонентах надсистемы, с которыми связан рассматриваемый ТО.

Нужно устройство, которое хорошо бы реагировало на изменение температуры и изменяло бы длину маятника или силу притяжения груза (mg).

Какие вещества и поля можно ввести в систему?

6.5. Заключение

Таким образом, административные (АП), технические (ТП) и физические (ФП) противоречия — это модели задач.

Из приведенных примеров видно, что:

Административные и технические противоречия носят содержательный характер, а по форме они представляют собой описание проблемной ситуации.

Административные противоречия только формулируют проблему в терминах: цель, потребность, функция, нежелательные эффекты.

В ТП противоречие связано с функционированием ТО в целом при выполнении им главной полезной функции (ГПФ). В нем определяется изменяемый параметр, который существенным образом влияет на функциональные свойства технического объекта. Формулировка ТП позволяет обозначить направления решения проблемы.

В ФП, как правило, речь идет о компонентах ТО и их взаимодействиях.
