Рассмотрим второй параметр, введенный нами в противоречие. Создав универсальный растворитель, мы получаем ситуацию, в которой портятся все возможные хранилища. При этом можно выбрать в качестве недопустимо ухудшающихся такие параметры, как «ухудшение устойчивости состава объекта» (№ 13), «потери вещества» (№ 23), «вредные факторы, генерируемые самим объектом» (№ 31). Здесь наиболее подходящей характеристикой будут «вредные факторы, генерируемые самим объектом».
Важно при этом помнить, что процедура выбора осей приводит к корректировке, изменению задачи. Выбрав конкретную
Для противоречия, выбранного нами (строка 35, столбец 31) в таблице нет рекомендаций. Это значит, что в патентном фонде Г. С. Альтшуллер не смог найти сильных решений, позволяющих бороться с поставленным противоречием. (Видно, легенда не обманывает нас, в прошедшие времена задача была неразрешима…)
Возьмем иную пару характеристик.
Увеличивая силу (строка 10) воздействия растворителя, мы получаем ухудшение устойчивости состава объекта (столбец 13). Объект здесь? емкость для хранения растворителя.
В таблице для выбранного нами противоречия предлагаются приемы:
№ 35 изменение физико — химического состояния.
Растворитель можно заморозить и хранить в таком неактивном состоянии.
№ 10 принцип предварительного исполнения.
Растворитель можно хранить так, как хранят бинарные химические отравляющие вещества, в виде неактивных составляющих, которые соединяют непосредственно перед применением.
№ 21 принцип проскока.
Хранилище всеобщего растворителя может быть выполнено в виде магнитной ловушки (для этого растворителю придется придать магнитные свойства) или иной системы удержания полями (в струях воздуха и т. д.).

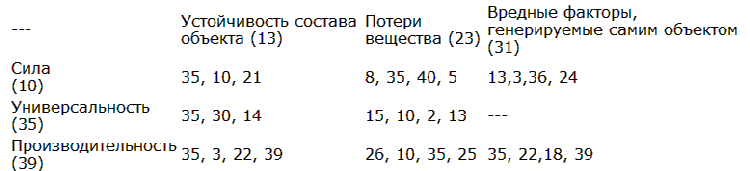

Также могут быть рассмотрены и иные пары улучшающихся и ухудшающихся характеристик. Рассматривая все варианты выбранных нами осей, мы получим девять клеток.
Работа практически с каждым из представленных приемов может привести к позитивному результату. Но как выбрать из такого многообразия? Предлагается рассмотреть частоту повторения выбранных приемов.
Наиболее часто встречаются приемы 39 (пять раз), 10 (три раза). Именно с их рассмотрения и стоит начать работу.
Прием № 39 предлагает заменить среду инертной средой, вести процесс в вакууме. Детализируя данное предложение для поставленной задачи, можем предположить, что хранилище для растворителя выполнено из модифицированного вещества самого растворителя. И опять нам рекомендуется хранить растворитель вне контакта с чем?либо (в вакууме). Это предполагает бесконтактное полевое удержание вещества в какой?то ловушке.
Задача 9.5. Внутренние полости многих отливок (например, корпусов электродвигателей) очищают от остатков формовочной смеси подачей воды под высоким давлением (например 40
ТП-1: Подавая через гидромонитор воду, насыщенную песком, можно эффективно очищать отливку, но при этом быстро изнашивается сопло гидромонитора.
ТП-2: Подача чистой воды позволяет сохранить сопло гидромонитора, но отливка очищается хуже.
Перефразирование характеристик с целью выбора осей может дать вариант:
Улучшаем производительность (39) — ухудшается продолжительность действия неподвижного объекта (16).
Рекомендуемые в этом случае приемы:
№ 20 — принцип непрерывности полезного действия,
№ 10 — принцип предварительного исполнения,
№ 16 — принцип частичного или избыточного действия,
№ 30 — использование гибких оболочек и тонких пленок.
Рассмотрим эти приемы.
№ 20. В чем же на сегодня можно увидеть прерывистость процесса? Очистка происходит при соударении частичек песка, увлекаемого водой, с частичкой удаляемой формовочной смеси. Частички песка поступают дискретно, они разделены водой. Хорошо бы сделать процесс механического воздействия непрерывным. Может быть перейти к пескоструйной обработке?
№ 10. Предварительное исполнение может состоять в том, что каким — то образом изменяется формовочная смесь. Например, уменьшается ее способность к смачиванию заливаемым металлом. В этом случае обработка после залавки будет более простой или вообще не потребуется.
№ 16. Частичность действия может состоять в том, что внутренние части отливки не очищают вовсе. А может быть, песок подавать не по всему сечению струи гидромонитора? Или не по всей ее длине?
Избыточность действия? необходимость последующей обработки на станках всей поверхности отливки. В этом случае можно не проводить предварительной очистки.
№ 30. Сопло гидромонитора надо чем?то защищать от абразивного воздействия песка. Это можно сделать, пуская вдоль поверхности сопла тонкую пленку чистой (без песка) воды.
А.с. № 569388. Способ очистки отливок, включающий подачу на очищаемую поверхность струи воды под высоким давлением, отличающийся тем, что с целью уменьшения износа сопел гидромонитора перед подачей струи отливки помещают в ванну с водой и песком.
То есть предлагается подавать монитором чистую воду, но сделать так, чтобы струя воды из монитора подхватывала песок и направляла его на отливку.
Задача 9.6. При спуске судна на воду с продольного стапеля возникает необходимость поддержания в незатопленном положении быстро входящей в воду кормовой части судна. Применяемые для этой цели поддерживающие поплавки неудобны, поскольку очень громоздки, а кроме того, они после выхода судна в воду нежелательно поднимают корму. Необходимо разработать простое устройство для поддержания кормовой оконечности судна при спуске на воду.
ТП: Используя поплавки, можно гарантировать поддержание кормы судна на плаву при наклонном входе в воду, но при этом после спуска корма будет задрана.
