Учебник по ТРИЗ

Ревенков А В

Решение задачи

Шаг 2–3

Дана система, состоящая из вертикальной шахты, контейнера, приборов. Даны воздух, заполняющий шахту, а также сила притяжения Земли. Свободному падению контейнера с приборами мешает сопротивление воздуха.

Шаг 2–4

Разделим элементы на изменяемые и неизменяемые.

Контейнер — это искусственный элемент, его можно менять. Шахта — это технический, искусственный элемент и формально менять его можно.

Воздух — это природный элемент, менять его сложно.

Приборы — элемент технический, но мы занесем его в

список неизменяемых.

Выбор изменяемого элемента является важнейшим этапом алгоритма. Именно к изменяемому элементу будут предъявлены требования идеального конечного результата, на его основе возникнет комплекс противоречивых требований, которые впоследствии придется устранять.

Иными словами, выбирая изменяемый элемент, выбирается путь дальнейшей работы, будущее решение. В АРИЗ-71 была процедура, согласно которой в качестве изменяемого надо было выбирать элемент, максимально далеко отстоящий от сути конфликта. В этом была своя логика, ведь чем дальше от уже существующего конфликта, тем меньшее количество дополнительных требований и ограничений наложено на объект.

Но очень скоро Г. С. Альтшуллер увидел, что понятие «элемента, далеко отстоящего от зоны конфликта» очень неопределенно и ввел в алгоритм принципиальное изменение. Теперь предлагалось выбирать в качестве изменяемого элемента такой, который стоит максимально близко к конфликту. Это, конечно, резко повышало алгоритмизацию процесса, ведь чем ближе к зоне конфликта, тем меньше объектов. (Пределом стремления к зоне конфликта стало в последующих версиях алгоритма введение понятия изделия и инструмента и работа только с ними. В дальнейшем мы увидим, что в АРИЗ-85В вновь происходит отказ от такого сильного сужения зоны поиска и требования ИКР начинают предъявляться неопределенно широкому кругу элементов, обобщенно характеризуемых как ресурсы, имеющиеся в системе и окружающей среде). В рамках нашей работы с данной задачей будет использоваться АРИЗ-71, но с дополнением, связанным с выбором изменяемого элемента: на шаге 2–5 мы будем стремиться брать элемент, приближенный к зоне конфликта.

В данном случае в качестве изменяемого элемента нами предварительно был выбран контейнер. Рассмотрим внимательно все перечисленные элементы и оценим возможность их изменения. Такую работу целесообразно совершать в отношении каждого из анализируемых элементов.

Шахта. Шахту можно менять. Сама шахта — это искусственное сооружение и, конечно же, параметры этого сооружения можно менять. Можно менять длину ствола, насыщать шахту специальными механизмами и устройствами. При этом стоит оценить масштабы изменений. Шахта — объект изменяемый, но приступать к изменению шахты стоит в последнюю очередь.

Воздух. Природный объект. Воздух в принципе можно менять, например, удалять, или заменять на специально подобранные газы (гелий, как более «скользкий», создающий меньше трения при обтекании). Но эти изменения обязательно потребуют изменения шахты. Воздух менять также нежелательно, как и шахту.

Контейнер. Довольно простая техническая система, имеющая незначительные размеры. В конкретной ситуации контейнеры меняют довольно часто, после нескольких циклов испытаний. Значит процесс замены контейнера не будет болезненным. Контейнер считаем легко изменяемым объектом.

Приборы. Их можно менять, например, потребовать от ученых, чтобы приборы имели малое сечение для уменьшения трения о воздух. Но приборы в рамках задачи являются обрабатываемым изделием. Будем считать, что «покупатель всегда прав», и оставим

приборы без изменений.

Рассмотрим теперь, как связаны перечисленные элементы с сутью конфликта. Конфликт состоит в том, что воздух тормозит контейнер с приборами. Шахта в конфликте не фигурирует. Конфликт останется, даже если шахты не будет. В зоне конфликта воздух и контейнер.

На основании произведенной экспертной оценки выбираем в качестве наиболее легко изменяемого элемента контейнер.

Шаг 2–5

Контейнер.

Шаг 3–1

Сформулируем идеальный конечный результат.

ИКР: контейнер сам предотвращает замедление приборов во время их падения, продолжая защищать от удара.

Шаг 3–2

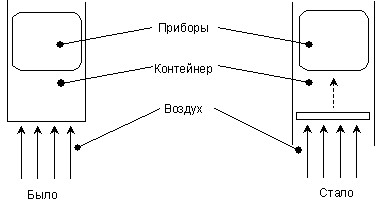

Графическое изображение исходной ситуации («было») и ИКР («стало»)

На рисунке «Было» контейнер тормозится о воздух и передает это торможение приборам.

На рисунке «Стало» приборы перестают контактировать с воздухом. Контейнер продолжает тормозиться о воздух, но не передает это торможение приборам.

Следует иметь в виду, что шаг 3–2 очень важен, ведь именно на нем впервые, пусть элементарно, возникает некая схема — предвестник формулировки физического противоречия. Различные изображения могут привести к различным формулировкам конфликтов в выделенной части и различным противоречиям. Неаккуратное выполнение этого, внешне вспомогательного шага, приводит к тому, что решающий не может построить физическое противоречие). Внимательно рассматривая работу, выполненную на этом шаге, можно увидеть, что здесь возникает некое приращение к ранее заданной информации. Рисунок — это зона внутри алгоритма, в которой неявно работает неформализованное творчество. Небрежное, поверхностное, формальное выполнение этого шага приводит к тому, что решатель не получает такого внешне незаметного приращения и как результат не выходит впоследствии на идею решения.

Шаг 3–3

Выделенная часть контейнера находится на его торцевой поверхности.

Шаг 3–4

Выделенная часть должна не дать воздуху контактировать с приборами. Предположим, что торцевая часть контейнера, тормозящаяся воздухом, не будет связана с боковыми стенками. При падении она будет двигаться медленнее, чем остальной контейнер и связанные с ним приборы. (В данном случае именно приведенное выше «предположим» и задает траекторию дальнейшего решения).

Шаг 3–5

Выделенная часть жестко связана с боковыми стенками контейнера, к которым прикреплены приборы, и передает им воздействие воздуха, тормозит их.

Выделенная часть должна взаимодействовать с приборами и не должна взаимодействовать с ними.

Выделенную часть можно распространить на всю внешнюю поверхность контейнера.

Контейнер должен взаимодействовать с приборами, удерживать их в определенном положении и защищать от удара при падении. Но контейнер не должен взаимодействовать с приборами. чтобы не передавать им тормозящее воздействие воздуха. Чтобы обойти это противоречие, контейнер может быть выполнен двойным.
