10. Не форсировать без нужды работу мотора, так как это сильно сокращает срок его службы.

В добавление к этим десяти правилам нужно запомнить еще и одиннадцатое – самое главное:

Не предпринимайте полета на автожире, не изучив по этой книге все сведения, необходимые для летчика. Обучение полетам на автожире должно производиться только с инструктором.

Практика выпуска летчиков показывает, что хотя автожир весьма прост в управлении и тренировка летчиков на автожире занимает очень мало времени, все же каждый выпускаемый летчик должен хорошо разбираться в явлениях, имеющих место при полете автожира, знать его конструкцию и иметь ряд практических навыков, полученных

от инструктора. Без этого нормальная эксплуатация автожира невозможна. Новая техника требует новых знаний и поэтому несерьезный, легкомысленный подход к летной эксплуатации автожира не должен иметь места.

Автожир ЦАГИ А-6

В начале 1932 г. в Отдел опытных конструкций ЦАГИ поступило задание ВВС на двухместный автожир с двигателем М-11, который мог использоваться для обучения и как средство связи. В период проектирования для обозначения аппарата использовалось обозначение С-1 (связной – первый), дополнительным его назначением назывались туризм и местное пассажирское сообщение. Эскизный проект этого автожира, в дальнейшем называемого ЦАГИ А-6, разрабатывался под руководством В. А. Кузнецова, аэродинамические расчеты выполнила бригада М. Л. Миля.

А-6 построили на заводе опытных конструкций ЦАГИ к середине 1933 г. Автожир имел сварной ферменный фюзеляж и цельнодеревянное, низкорасположенное крыло с отогнутыми законцовками. Подобную конструкцию фюзеляжа и крыла ранее отработали на аппаратах ЦАГИ 2–ЭА и А-4.

В шасси А-6 использовались баллонные колеса низкого давления, амортизация отсутствовала. Для сокращения разбега при взлете использовалась система механического запуска с приводом от двигателя М-11. Управление автожиром осуществлялось при помощи рулей хвостового оперения и элеронов. Для повышения чувствительности на малых скоростях полета специальным штурвалом менялось передаточное число в системе управления.

При создании А-6 учитывались удобства его эксплуатации и возможность практического использования. На нем впервые применили трехлопастный ротор со свободнонесущими лопастями. Для возможности транспортировки и более компактного хранения в ангаре лопасти ротора и отъемные части крыла складывались. Лопасти в сложенном виде закреплялись при помощи специальной рамы на фюзеляже, крыло фиксировалось своими законцовками над кабаном ротора.

Испытания А-6 начались 21 июля 1933 г. Летали Корзинщиков и Попов, которые вместе с другими пилотами в течение полугода произвели порядка 90 полетов. При проведении контрольных полетов в воздух вместе с летчиком Корзинщиковым поднимались инженеры Черемухин и Миль.

18 августа 1933 г. А-6 вместе с одним из А-4 участвовал в ежегодном воздушном празднике, посвященном дню авиации. Газета «Правда» на следующий день так описала появление автожиров, причем корреспондентам это новое название не было известно и они определили их как вертолеты: «…Два аэроплана странной конструкции с крыльями, высоко поднятыми над туловищем, поднялись вверх, соперничая с истребителями в стремлении набрать высоту. Их полет нарочито медленен. Крылья самолетов вращаются подобно крыльям ветряных мельниц. Вращение их образовывало над самолетом, плавающим в лучах солнца, сияющий круг.

Демонстрация автожира ЦАГИ А-6 со сложенными крыльями и лопастями ротора на Центральном аэродроме 8 июня 1933 г.

Это были вертолеты – стальные орлята, взращенные советскими конструкторами. Летчики Корзинщиков и Попов управляли невиданными воздушными машинами…».

3 сентября 1933 г. Корзинщиков после прохождения цикла тренировок выпустил в самостоятельный полет летчика ОЭЛИД ЦАГИ М. В. Селивачева. Два полета Селивачев произвел благополучно. В третьем самостоятельном полете автожир развернуло вправо и накренило, после чего он задел ротором землю и упал на бок.

По мнению Корзинщикова вины пилота не было – машина имела тенденцию к развороту вправо и, при изменении направления ветра сложились неблагоприятные обстоятельства, которые привели к аварии. После проведения ремонта полеты продолжились – в декабре 1933 г. на автожире вылетел самостоятельно летчик Благин.

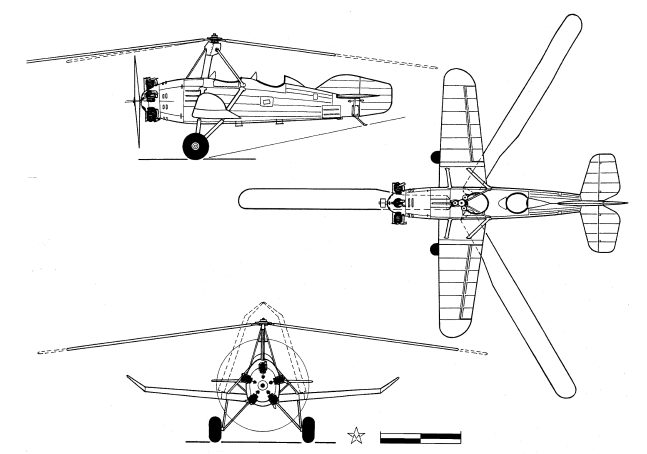

Схема автожира А-6

В ходе испытаний А-6 впервые пришлось столкнуться с явлением «земного резонанса» – самовозбуждающихся колебаний лопастей ротора в плоскости его вращения. Причина возникновения таких автоколебаний была изучена, ее устранили путем изменения характеристик упругости в шарнирной заделке лопастей несущего ротора.

Заводские испытания А-6 закончились в начале декабря 1933 г., после чего 22 декабря машину передали военным испытателям для продолжения тестирования. Согласно данных А. М. Изаксона, 5 (или 6) января 1934 г. при испытании А-6 в НИИ ВВС при резком выходе из пикирования сложились лопасти ротора и произошла катастрофа. Более подробных данных о судьбе опытного автожира А-6 на момент подготовки материала обнаружить не удалось.

Основные технические и летные характеристики автожира ЦАГИ А-6

Автожир ЦАГИ А-7

Автожир А-7 относится к первому поколению советских автожиров, выполненных по «крылатой» схеме. Несмотря на данное обстоятельство, относящее его не к самым совершенным аппаратам, просуществовал А-7 достаточно долго.

История этого автожира началась в 1931 г. с переходом конструкторской группы Камова и Скржинского в ЦАГИ и продолжалась более десяти лет. Описывая все советские автожиры в соответствии с принятой последовательной нумерацией, автор позволил себе в данном месте лишь упомянуть автожир А-7. В связи с его более значимой историей и значительным объемом информации, описание А-7 вынесено отдельной главой во вторую часть публикации.

Автожир ЦАГИ А-8

Предполагая дальнейшее практическое использование и значительный объем экспериментальных полетов, на этапе изготовления автожира А-6 приняли решение построить его в трех опытных экземплярах. Так как количество конструктивных изменений по ходу постройки на двух последующих образцах стало заметным, они получили самостоятельное обозначение ЦАГИ А-8. Первый экземпляр А-6 вышел на испытания летом 1933 г., а второй, который хотели закончить осенью 1933 г., значился уже как А-8.

Автожир А-8 на Центральном аэродроме г. Москвы. 2 июля 1934 г. На фюзеляже автожира изображен знак «XV лет ЦАГИ». Рисунок на фюзеляже А-8 полностью повторял металлический памятный значок, которым в честь 15-летия института награждались лучшие специалисты ЦАГИ

По ряду причин строительство первого А-8 затормозилось на несколько месяцев, и его закончили в июле 1934 г. Отличием от А-6 стало низкорасположенное крыло с заметным поперечным V, но без отгибания законцовок. Шасси пирамидальной схемы, с масляно – пневматической амортизацией, со стандартными колесами размером 700x125 мм. На стабилизаторе для повышения путевой устойчивости установили дополнительные эллипсовидные шайбы. Кабан ротора видоизменился – задние подкосы для улучшения обзора и удобства посадки в кабину сняли. Основная стойка кабана поддерживалась передним подкосом и боковыми расчалками.
