Утерянные победы советской авиации

Маслов Михаил Александрович

Автожир ЦАГИ А-14

Этот аппарат первоначально начинал строиться как А-6, затем начал летать как второй экземпляр А-8 – в конечном результате получил обозначение А-14.

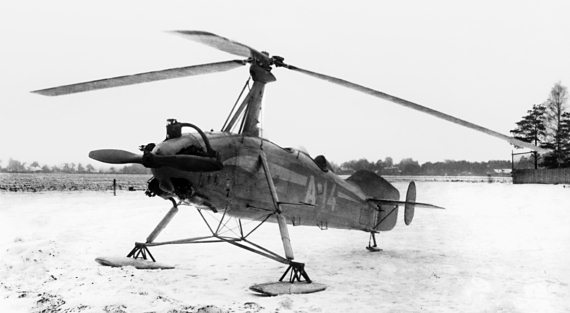

Автожир А-14 в процессе испытаний на лыжном шасси на аэродроме Ухтомка под Москвой. 16 января 1937 г.

Он создавался как экспериментальный, для исследования летных особенностей бескрылых аппаратов с непосредственным управлением несущим ротором. А-14 отличался измененной системой управления, новым шасси и отсутствием

крыла. Управление наклоном ротора в поперечной плоскости осуществлялось ручкой управления (взамен элеронов), в продольной плоскости штурвалом, установленным на левом борту кабины пилота. Для более мягкой связи между ротором и ручкой управления в систему были включены демпфирующие пружины. Хвостовое оперение А-14 полностью соответствовало оперению, установленному на А-8.

Первый полет на модифицированном аппарате совершил С. А. Корзинщиков 17 сентября 1935 г. При этом обнаружилась недостаточная поперечная устойчивость, которую лечили путем изменения передаточного числа в системе управления и изменением загрузки пружин. Несмотря на заметное улучшение поперечной устойчивости, вопрос окончательно не разрешился в ходе проведения летных испытаний.

Признавалось, что основные летные характеристики А-14 мало изменились по сравнению с предыдущими вариантами. Поперечное управление при помощи наклона оси ротора взамен элеронов оценивалось вполне эффективно, одновременно продольная устойчивость значительно улучшилась.

Летчик Кошиц у автожира А-14

В связи с проектированием автожира А-12, на котором предполагалось применить новую втулку крепления лопастей ротора с пересекающимися в горизонтальной плоскости шарнирами, новый механизм решили первоначально испытать на А-14. Такая втулка была изготовлена применительно к А-14 и испытана в 1936 г.

В последующем на А-14 предприняли ряд испытательных полетов, в одном из которых он потерпел аварию и далее не восстанавливался.

Основные технические характеристики автожира ЦАГИ А-14 *

* Летные данные не фиксировались

Автожир ЦАГИ А-15

Разработка эскизного проекта автожира А-15 началась в ООК ЦАГИ в конце 1935 г. Он предполагался как многоцелевой, военный аппарат для выполнения ближней разведки и корректирования артиллерийского огня. Рабочее проектирование, наблюдение за строительством и подготовка к испытаниям велась под руководством В. А. Кузнецова. Автожир строился в 1936—37 гг. в цехе винтовых аппаратов завода № 156.

А-15 представлял собой двухместный бескрылый автожир с непосредственным управлением втулкой ротора, оснащенный двигателем М-25В мощностью 725 л. с. с воздушным винтом «Гамильтон – Стандарт» диаметром 2,96 м. Автожир имел наибольшие размеры и полетный вес среди всех советских автожиров.

Трехлопастный ротор А-15 диаметром 18 м являлся наибольшим среди ранее построенных автожиров. Управление ротором непосредственное с фиксацией положения втулки в нерабочем положении. Большой диаметр ротора обусловил высокие окружные скорости для концов лопастей, поэтому профиль их сечения по радиусу менялся. От оси вращения до радиуса 5,5 м использовался профиль ЦАГИ серии В относительной толщины 15–17,6 %. На концевой части лопасти использовался скоростной профиль Стэк относительной толщины 11–12,8 %.

Конструктивно лопасти несущего ротора А-15 были подобны лопастям автожира А-12: состояли из стального трубчатого лонжерона с деревянными нервюрами, с обшивкой из фанеры и полотна. В крепление лопастей ротора включены

гидравлические демпферы, которые впоследствии стали основной заботой при доводке автожира.

Крепление ротора осуществлено на мощной центральной стойке, размещенной перед передней кабиной. Стойка крепилась дополнительным передним подкосом и боковыми стальными расчалками.

Хвостовая часть фюзеляжа А-15 заканчивалась рулем поворота, уширенным за счет небольшого подфюзеляжного киля. Стабилизатор подкосный с управляемыми закрылками, снизу к нему крепятся две килевые «шайбы».

Модель автожира А-15

Шасси с хвостовым колесом, колея основных колес, заключенных в обтекатели, равняется 3500 м.

Вооружение А-15 состояло из синхронного пулемета ШКАС и одного оборонительного ШКАС на турели ТУР-8. Бомбы крепились под фюзеляжем и на специальных держателях за стойками шасси. Установка фото– и радиооборудования стандартная.

Автожир А-15 изготовили весной 1937 г. и, начиная с 20 апреля, приступили к испытаниям. В летной кабине поочередно находились летчики Козырев, Иванов, Чернавский. В процессе пробных раскруток ротора проявилась необходимость доводки гидравлических демпферов в креплении лопастей. Кроме этого испытатели столкнулись с явлением «земного резонанса» (автоколебаниями, возникающими вблизи земли).

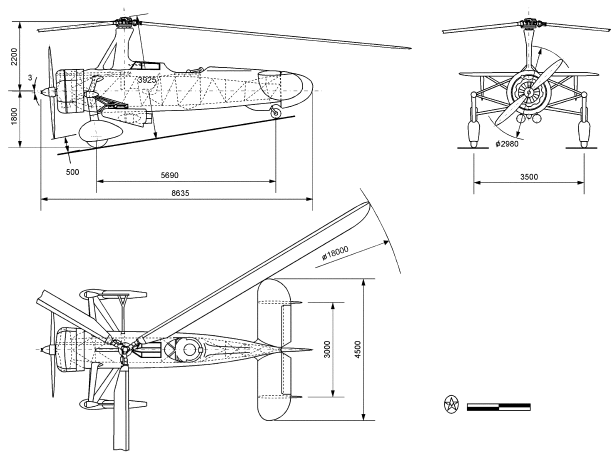

Оригинальные схемы боевого автожира А-15

23 мая 1937 г. в связи с катастрофой А-12 испытания А-15 приостановили. Между этими двумя аппаратами имелось много общего, поэтому вся деятельность по А-15 затормозилась до расследования причин катастрофы. В начале февраля 1938 г. испытания А-15 продолжились, но отношение руководства авиапромышленности к автожирам к тому времени было определенно негативным, поэтому скоро все работы окончательно прекратились и более не возобновлялись.

Известно, что в 1938 г. строился 2–й экземпляр А-15, так называемый «дублер», однако его постройку прекратили задолго до завершения работ.

Основные технические и расчетные летные характеристики автожира ЦАГИ А-15

Автожир Сиерва С-30

В период наиболее активного увлечения автожирами на территории Советского Союза отметился только один аппарат иностранной постройки – Сиерва С-30, построенный в Англии фирмой A. V. Roe по лицензии Cierva Autogiro Co Ltd. Означенный экземпляр был приобретен советской комиссией в составе Черемухина, Изаксона и Корзинщикова в конце 1934–го, начале 1935 г. С-30 представлял собой бескрылый двухместный автожир со звездообразным двигателем воздушного охлаждения Дженет «Мейджор» (Armstrong Sideley Genet Major) мощностью 140 л. с., снабженный деревянным воздушным винтом диаметром 1,353 м.

В период с 25 сентября по 4 октября 1935 г. автожир С-30 проходил государственные испытания в НИИ ВВС. Летал инженер – летчик А. А. Ивановский. Всего было выполнено 38 полетов с общим налетом 14 часов 11 минут.

Описывая летные качества С-30, в официальном отчете по испытаниям говорилось, что данный автожир позволяет осуществлять крутые спуски и посадку почти без пробега. Может садиться на ограниченных площадках с подходами размером 100x100 м. По оценкам советских специалистов С-30 представлял несомненный интерес, поэтому рекомендовалось использовать его положительные качества при постройке отечественных автожиров.
