пустого 4173
Летные данные:
максимальная скорость, км/ч 256
крейсерская скорость, км/ч 220
максимальная скороподъемность, м/с 12,4
статический потолок, м:
без учета влияния земли 4815
с учетом влияния земли 6340
динамический потолок, м 7285
максимальная дальность полета с двумя
подвесными баками, км 885
максимальная продолжительность
полета с двумя подвесными баками, ч 5
Топливная система. Общая емкость топливных баков 1800 л, включая емкость двух внешних вспомогательных баков, составляющую 757 л. Вертолет может быть снабжен системой дозаправки топливом в полете с кораблей (HIFR).
Электросистема

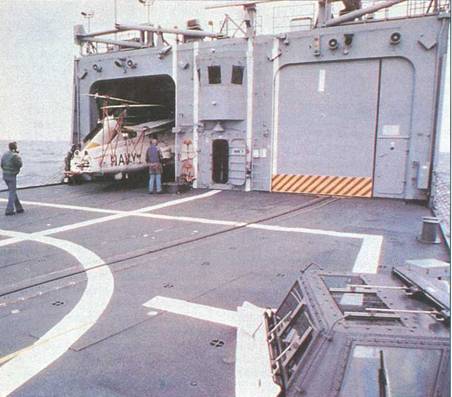

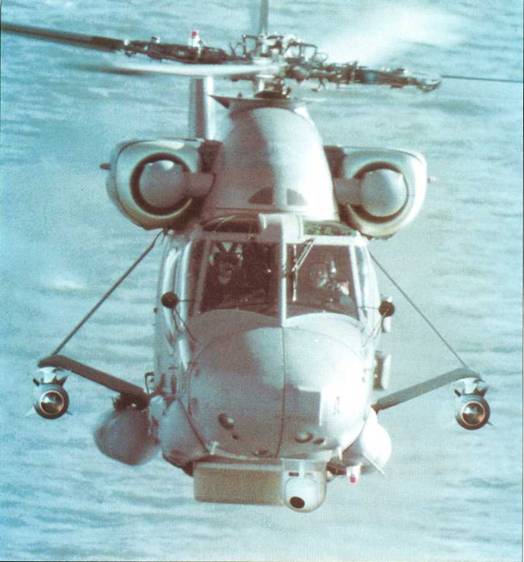

Электронное оборудование. Противолодочная система LAMPS Мк.1 включает: РЛС обнаружения LN-66HP; систему обеспечения мер радиоэлектронной поддержки AN/ ALR-66; тактическую навигационную систему AN/ ASN-123C; две командные радиостанции дециметрового диапазона AN/ ARC-159;
магнитометр AN/ASQ-81; приемник сигналов от радиогидроакустических буев AN/ ARR-75; самописец данных радиогидроакустических буев AN/ASA-26B и линию передачи и приема данных от радиогидроакусгических буев AN/AKT- -22V; контейнер для 15 радиогидроакустических буев «Дифар» и радиогидроакусгических буев направленного действия. На экспортных вариантах вертолета могут быть установлены опускаемая гидроакустическая станция, устройства для обработки данных и ЭВМ для обеспечения выполнения боевой задачи, поисковая РЛС, совместимая с противокорабельными ракетами «Си Скьюа» и «Пингвин».
Дополнительное оборудование включает восемь дымовых шашек Мк.25, грузовой крюк для транспортировки на внешней подвеске грузов массой до 1815 кг и спасательную лебедку грузоподъемностью 270 кг, расположенную с правой стороны фюзеляжа.
Вооружение включает одну или две самонаводящиеся противолодочные торпеды Мк.46. Предусмотрена возможность установки противокорабельных ракет, пулеметов и НАР.
КАМАН К-МАКС
Вертолет-летающий кран Каман К-МАКС
После многих лет производства военных вертолетов, одновинтовой схемы фирма «Каман» снова вернулась к гражданский вертолетам перекрещивающейся схемы. Фирма «Каман» провела анализ рынка гражданских вертолетов, выявив, что в ней отсутствуют вертолеты, специально спроектированные для операций на лесозаготовках, борьбы с пожарами и для перевозки грузов на внешней подвеске, и пришла к выводу о существовании обширного рынка для легких вертолетов-летающих кранов.
Фирма «Каман» начала разработку вертолета – летающего крана К-МАКС, используя технику 1990-х годов и применив на нем перекрещивающиеся несущие винты, обеспечивающие создание большой подъемной силы, и управление с использованием аэродинамических сервозакрылков на лопастях.
Однодвигательный вертолет К-МАКС, спроектированный с самого начала как гражданский, предназначен для операций по перевозке грузов на внешней подвеске. По мнению фирмы «Каман», схема вертолета с перекрещивающимися несущими винтами является наиболее эффективной при выполнении операций с вертикальным подъемом грузов, так как она обеспечивает уменьшение расхода мощности, массы конструкции, уровня шума, вибраций, затрат на техничесвое обслуживание, а также безопасность, связанную с наличием рулевого винта. Недостатком является малая скорость – 185-210 км/ч, однако операции по вертикальному подъему грузов обычно включают перелеты на небольшие расстояния.
Первый опытный вертолет К-МАКС совершил первый полет 23 декабря 1991
КОНСТРУКЦИЯ. Вертолет двухвинтовой, перекрещивающейся схемы, с одним ГТД и трехопорным шасси. Вертолет одноместный, не ииеет пассажирской кабины и даже места для второго летчика. Узкий фюзеляж обеспечивает летчику хороший обзор, особенно в заднем направлении груза, подвешенного на конце троса. Фюзеляж переходит в хвостовую балку с большим килем и стабилизатором с концевой шайбой.
Фюзеляж выполнен из алюминиевого сплава и снабжен подфюзеляжноым крюком, прикрепленным к выгнутой балке, установленной снаружи фюзеляжа для облегчения осмотра.
Перевозка бака емкостью 2500 л для тушения пожара
Шасси трехопорное, с носовой опорой, неубирающееся, с масляным амортизатором носовой опоры и резиновыми: для главных опор, установленных на поперечной трубе. На колеса могут быть установлены опоры типа «медвежья пята». Шасси имеет большой ход амортизации для преодоления препятствия, имеет широкую колею – 3,56 м – для посадки на неровные участки поверхности; база шасси 4,11 м.
Несущие винты перекрещиваются, валы их установлены под углом около 10°, втулки несущих винтов имеют упрощенную конструкцию с общим горизонтальным шарниром. Лопасти несущих винтов выполнены из КМ на основе стеклопластика, усиленного углеродными волокнами; состоят из секций, расположенных вокруг деревянного лонжерона, обеспечивающего жесткость на кручение. Сервозакрылки, присоединенные с помощью кронштейнов вдоль задней кромки каждой лопасти начиная с относительного радиуса 0,75, имеют конструкцию, усиленную углеродными волокнами.
Силовая установка. Вертолет оснащен турбовальным двигателем Т-53-17А – гражданский вариант двигателя Т-53-703, установленно
го на боевом вертолете Белл АН-1 «Кобра»; мощность двигателя уменьшена до 1120 кВт/1522 л. с. на взлетном режиме для проведения операций при широком диапазоне температур и большой высоте полета.
Трансмиссия используется от вертолета Н-АЗ; установлен редуктор от вертолета Т1-АЗ, рассчитанный на передачу моцщности 1120 кВт/1522 л. с. Редуктор имеет «магнитно-выжигающий» кристаллический детектор. В случае прилипания металлических частиц к магнитному детектору в кабине вертолета зажигается лампочка. При нажатии на кнопку через детектор проходит ток, достаточный для выжигания металлических частиц, не повреждая его кристаллов.
Система управления. Управление по тангажу и крену обеспечивается путем изменения циклического шага лопастей, оба несущих винта наклоняются вперед или назад, влево или вправо одновременно. Путевое управление осуществляется путем изменения дифференциального общего шага, используя педали управления.
Системы вертолета максимально упрощены, вертолет спроектирован с учетом требования минимального технического обслуживания в полевых условиях. Отсутствуют гидравлические приводы, сервозакрылки лопастей несущего винта обеспечивают малые усилия на ручке управления; управление полетом ручное. В электросистеме используется только постоянный ток; свинцово-кислотная аккумуляторная батарея не требует технического обслуживания.
