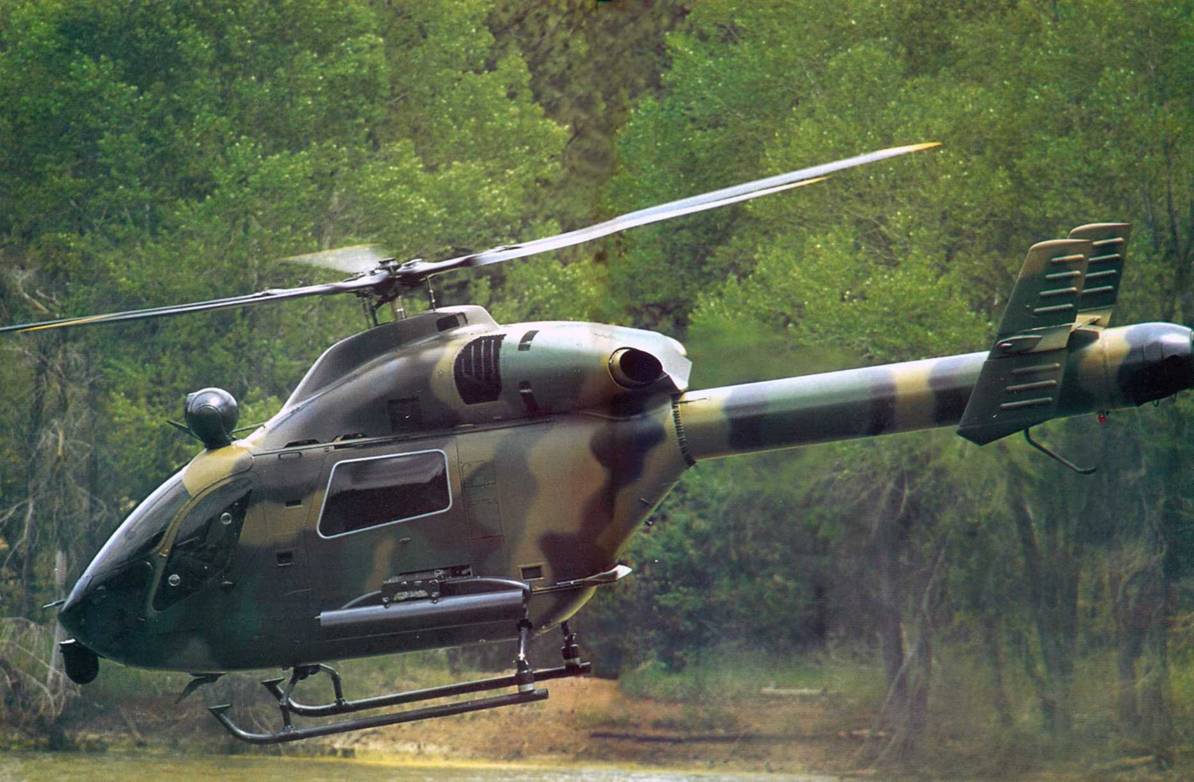

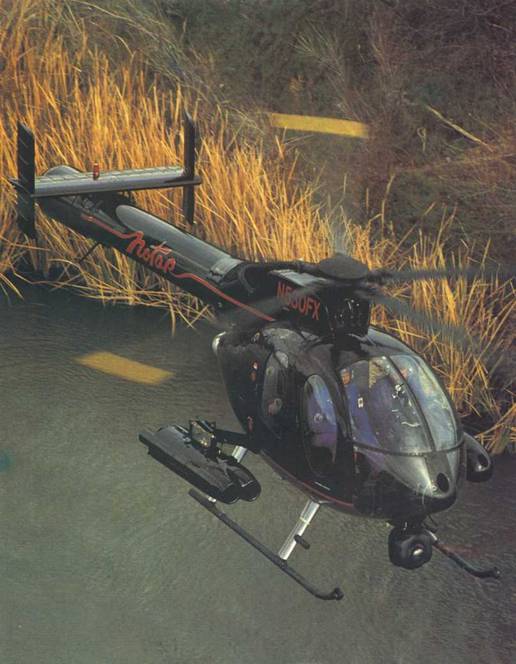

Система NOTAR, используемая вместо рулевого винта, такая же, как на вертолетах MD 600.
Силовая установка состоит из двух ГТД Пратт-Уитни PW 206 В взлетной мощностью по 469 кВт/ 630 л. с., используемых на первых серийных 128 вертолетах. На последующих серийных вертолетах будут устанавливаться ГТД Турбомека ТМ 319-2 «Арриус» 2С взлетной мощностью по 478 кВт/640 л. с. Двигатели установлены рядом сверху фюзеляжа за редуктором несущего винта и закрыты общим обтекателем; воздухозаборники расположены по бокам обтекателя и защищены сеткой. Двигатели снабжены цифровой системой автоматического управления FADES.
Трансмиссия состоит из редуктора несущего винта
Топливная система имеет один общий бак емкостью 602 л под полом кабины с одной горловиной для заправки. Возможна установка дополнительного бака емкостью 666 л.
Система управления механическая, без бустеров, как на вертолете MD 520N, включает систему автоматической стабилизации и автопилот. Возможна установка двойного управления.
Оборудование обеспечивает пилотирование вертолета в сложных метеорологических условиях. Возможна установка метеорологической РЛС. На серийных вертолетах устанавливается усовершенствованное оборудование фирмы «Силвер Кроун», включающее радиовысотную систему LORAN, спутниковую навигационную систему, многофункциональные дисплеи и др.
Дополнительное оборудование включает обогрев ПВД, тормоз несущего винта, систему внешней подвески грузов массой 1360 кг, нож для резки проводов, убирающиеся посадочные фары, теплозвукоизоляцию кабины, систему кондиционирования и колеса, устанавливаемые на лыжное шасси для рулежки по земле.
Схема вертолета MD «Иксплорер»
Размеры, м:
длина вертолета с вращающимися
винтами 11,83
длина фюзеляжа 9,85
высота 3,66
ширина фюзеляжа 1,63
диаметр несущих винтов 10,31
ометаемая площадь, м^2 83,5
Двигатели: 2 ГТД Пратт-Уитни PW 206В
взлетная мощность, кВт/л. с. 2 х 469/2 х 630
Массы и нагрузки, кг:
максимальная взлетная с грузом внутри
кабины 2722 кг на внешней подвеске 3057 пустого вертолета 1481
максимальная нагрузка:
в кабине 1163
на внешней подвеске 1361
Летные данные:
максимальная скорость, км/ч 278
максимальная крейсерская скорость, км/ч 250 максимальная скороподъемность, м/с 14,2
статический потолок, м:
с учетом влияния земли 3260
без учета влияния земли 3840
динамический потолок, м 6100
дальность полета, км 530-600
продолжительность полета, ч 3,3-3,5
РОБИНСОН R.22
Легкий многоцелевой вертолет Робинсон R.22
Первый полет вертолета R.22 состоялся в августе 1975 г.; поставки начались в октябре 1979 г. Сертификат летной годности управления гражданской авиации Англии был въщан в июне 1981 г., а сертификат федерального агентства США – в октябре 1983 г. усовершенствованному варианту вертолета R.22 «Альфа» для эксплуатации в качестве полицейского
На вертолетах R.22 11-12 мая 1982 г. установлено пять международных рекордов (класса Е):
скорости -176 км/ч на базе 3 км и 25 км (средняя скорость на базе 100 км была 170,8 км/ч) и дальности- 263,6 км по прямой и 260,5 км по замкнутому кругу.
Выпускаются следующие модификации вертолета (начиная с 501- го):
R.22 «Бета» – усовершенствованный вертолет, выпускается также с поплавковым или колесным шасси;
R.22 «Маринер» – с поплавковым шасси (с 1985 г.);
R.44 – четырехместный вариант; первый полет состоялся в марте 1990 г., серийное производство началось в конце 1993 г – Вертолет имеет двухлопастный несущий винт; максимальная взлетная масса 1066 кг, масса пустого 612 кг; емкость топливных баков 189 л; на вертолете установлен ПД Лайкоминг 0540 мощностью 166 кВт/225 л. с.; крейсерская скорость вертолета 193 км/ч. Цена вертолета 260 тыс. долларов – вдвое меньше цены самого дешевого легкого вертолета с ГТД.
КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме, с рулевым винтом, одним ПД и лыжным шасси.
Легкий многоцелевой вертолет Робинсон Р.44
Фюзеляж цельнометаллический. Кабина, пилон несущего винта и узлы крепления двигателя изготовлены из стальных труб и силового каркаса из легких сплавов; хвостовая балка и пилон несущего винта монококовой конструкции; обшивка кабины из Легкого сплава и стеклопластика.
Сиденья размещены рядом и снабжены привязными ремнями с инерционным сгопорением. Ручка управления помещена между сиденьями и имеет две рукоятки для пилотирования обоими летчиками.
Рьгчаги управления общим шагом несущего винта и мощностью двигателя размещены с левой стороны каждого сиденья, С каждой стороны кабины расположены окно и сдвижная дверь. В полицейском варианте двери имеют сферические стекла. Под каждым сиденьем имеется место для багажа. Кабина имеет систему обогрева и вентиляции.
Несущий винт двухлопастный, на универсальном шарнире и с эластичным ограничителем махового движения лопастей (с целью предотвращения удара лопастей о балку при запуске или остановке несущего винта в условиях сильного ветра). Лопасти цельнометаллические, хорда лопасти 0,18 м, профиль NACA 63015 с носком усовершенствованной формы; лонжерон и носок выполнены из нержавеющей стали, обшивка и сотовый заполнитель – из легких сплавов; лопасти снабжены одним триммером.
Рулевой винт двухлопастный, диаметром 1,07 м; установлен с левой стороны хвостовой балки. Лопасти имеют клееную конструкцию из легких сплавов.
Силовая установка. Двигатель поршневой, четырехцилиндровый; установлен в горизонтальном положении за кабиной и частично открыт для улучшения охлаждения и облегчения технического обслуживания.
Топливная система. Топливный бак емкостью 72,5 л расположен с левой стороны верхней задней части фюзеляжа. По желанию заказчика может устанавливаться дополнительный топливный бак емкостью 40 л. Емкость маслобака 5,7 л.
