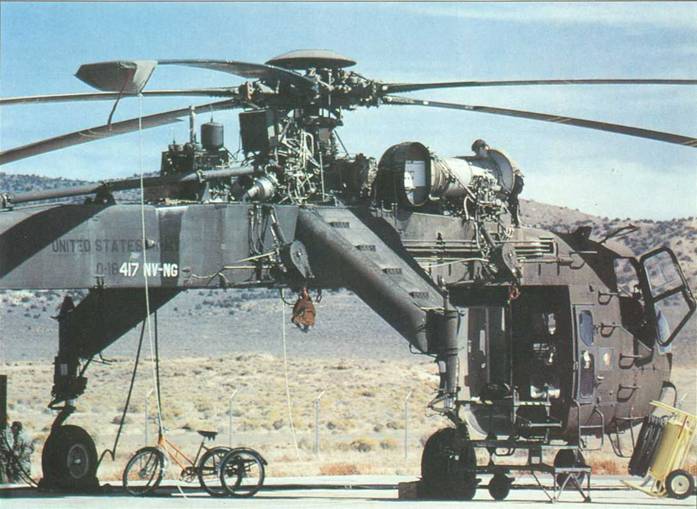

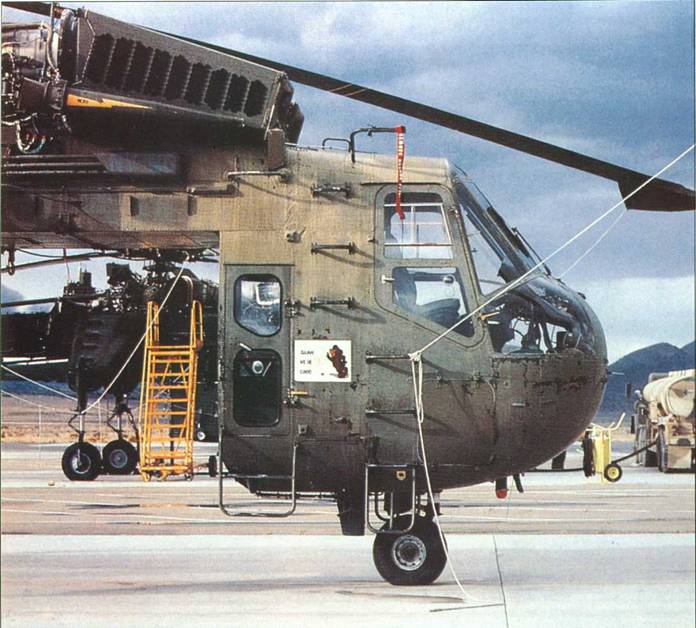

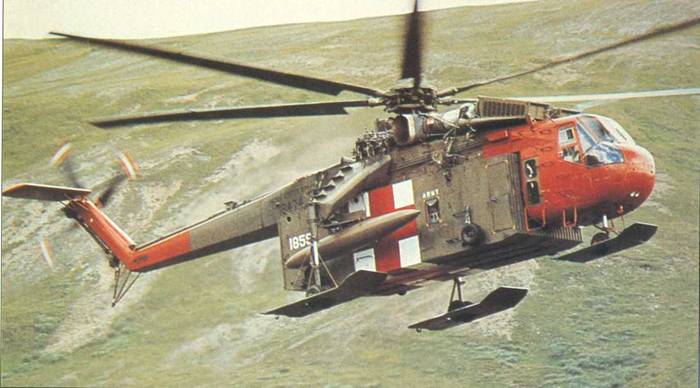

Система управления дублированная, гидравлическая, включает систему автоматической стабилизации.
Дополнительное оборудование состоит из гидравлической лебедки, рассчитанной на усилие 11 340 кг, троса с крюком, системы стабилизации подвесного груза и узлов крепления контейнеров к фюзеляжу и стойкам шасси.
Разработаны универсальные контейнеры для перевозки грузов и солдат, снабженные связным оборудованием, системой вентиляции и освещения и имеющие две боковые двери и грузовой люк, расположенный в задней части контейнера. Внутренние размеры контейнера 8,36 х 2,69 х 1,98 м; армии поставлено 22 контейнера.

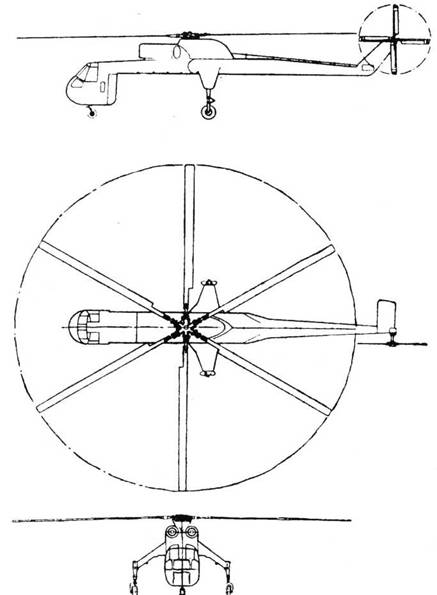

Схема
Размеры, м:
длина с вращающимися винтами 26,97
длина фюзеляжа 21,41
высота вертолета 7,75
ширина вертолета 6,65
диаметр несущего винта 21,95
ометаемая площадь, м^2 378,1
Двигатели: 2 ГТД Пратт-Уитни JFTD 12АА
взлетная мощность, кВт/л. с. 2 х 3310/2 х 4500
Массы и нагрузки, кг:
максимальная взлетная 19 050
нормальная взлетная 17 235
пустого 8725
максимальная перевозимая нагрузка 9080
Летные данные:
максимальная скорость, км/ч 203
максимальная крейсерская скорость, км/ч 168
максимальная скороподъемность, м/с 6,8
статический потолок, м:
без учета влияния земли 2100
с учетом влияния земли 3230
дальность полета, км 370
СИКОРСКИИ S-65 (CH-53D) «СИ СТЭЛЛИОН»
Разработка нового десантнотранспортного вертолета для корпуса морской пехоты, получившего обозначение S-65 (СН-53А), была начата в 1961 г. Для вертолета были заданы следующие характеристики: с нормальной взлетной массой 15 200 кг и платной нагрузкой 3700 кг он должен был иметь максимальную скорость 315 км/ч, дальность полета 400 км и статический потолок 1460 м; вертолет должен базироваться на авианосцах, обладать возможностью садиться на воду. Первый полет первого опытного вертолета YCH-53 состоялся 19 ноября 1964 г., серийное производство началось в 1965 г., а поставки – в 1966 г.
При разработке вертолета S-65 был использован опыт создания вертолета S-64 и многих из его агрегатов и систем. Вертолет был снабжен шестилопастным несущим винтом диаметром 22 м, как на вертолете S- 64, но с системой автоматического складывания лопастей, двумя ГТД в отдельных гондолах и убирающимся трехопорным шасси. В грузовой кабине с грузовой рампой могли разместиться 36 десантников или два автомобиля-вездехода «джип»: для удобства размещения на подъемнике авианосца хвостовая балка с рулевым винтом складывалась.
В конструкции вертолета были широко применены новые материалы: титан для конструкции втулок несущего и рулевого винтов и других элементов, стеклопластик для конструкции несиловых элементов. Вертолет был оснащен погрузочно- разгрузочным оборудованием и оборудованием для полетов ночью и в сложных метеорологических условиях, мог совершать посадку на воду. Вертолет отличался хорошими аэродинамическими обводами и высоким аэродинамическим качеством. На вертолете был установлен ряд международных рекордов и продемонстрирована
Вертолет S-65 выпускался серийно в следующих модификациях:
Десантно-транспортный вертолет Сикорский СН-53А «Си Стэллион»
Поисково-спасательный вертолет НН-53С «Супер Джолли»
Вертолет для траления мин RH-53D
СН-53А «Си Стэллион» – исходная модификация, десантнотранспортный вертолет для корпуса морской пехоты; снабжен первоначально двумя ГТД мощностью по 2125 кВт/2850 л.с., затем ГТД мощностью по 2236 кВт/3080 л. с. Поставлено 154 вертолета корпусу морской пехоты, из них 6 было передано флоту Ирана. В1968 г. впервые осуществлен полет в автоматическом режиме следования рельефу местности;
СН-53С – модификация СН- -53А с ГТД увеличенной мощностью по 2926 кВт/3925 л. с.; корпусу морской пехоты поставлено 20 вертолетов;
CH-53D – усовершенствованный десантно-транспортный вертолет для корпуса морской пехоты; снабжен ГТД мощностью по 2926 кВт/3925 л. с., несущим винтом усовершенствованной конструкции и может перевозить до 55 десантников; поставлено 136 вертолетов;
Транспортный вертолет CH-53G вооруженных сил ФРГ
CH-53G – модификация вертолета CH-53D для вооруженных сил ФРГ; по лицензии построено 110 вертолетов;
RH-53D – вертолет с оборудованием для траления мин; поставлено корпусу морском пехоты 30 вертолетов. Снабжен ГТД мощностью по 3260 кВт/4430 л. с. и грузовым крюком, рассчитанным на усилие 9070 кг;
НН-53В «Джолли ГринДжайент» – поисковый и спасательный вертолет для ВВС; снабжен ГТД мощностью по 2295 кВт/3180 л. с., системой заправки топливом в полете и подвесными топливными баками, спасательной лебедкой, всепогодным оборудованием и вооружением; поставлено 8 вертолетов;
НН-53С «Супер Джолли» – усовершенствованный поисковый и спасательный вертолет. В 1970 г. на двух вертолетах НН-53С совершен беспосадочный перелет с базы ВВС США на базу в Дананге (Южный Вьетнам) протяженностью 14 500 км за 54,5 ч со средней скоростью 266 км/ч с семью заправками топливом в полете с самолетов-заправщиков НН-130;
НН-53Н «Блэк Найт» – модификация поискового и спасательного вертолета НН-53С с оборудованием для полетов ночью; модифицировано 8 вертолетов из НН-53С;
S-65C – пассажирский вертолет для междугороднего сообщения; модифицирован один вертолет из СН-53А; проходил оценочные испытания в 1976 г.;
S-65-Ое – гражданский и поисково-спасательный вариант вертолета CH-53D для Австрии; рассчитан на перевозку 86 пассажиров; поставлено два вертолета, которые использовались для спасательных работ в Альпах.
