Устанавливаемое по желанию заказчика оборудование включает: систему повышения устойчивости; дублирующую систему управления; привязные ремни на задних креслах; огнетушитель в кабине; аптечку; проблесковые огни; систему автоматического повторного запуска двигателя; противоточный воздухозаборник; обогреваемый ПВД; грузовой крюк; грузовые кронштейны; комплект санитарных средств; двойной комплект носилок; поисковый прожектор; распылители химикатов.
Схема
Размеры, м:
длина вертолета с вращающимися винтами 12,57
длина фюзеляжа 9,08
высота вертолета 2,83
ширина вертолета 1,32
диаметр несущего винта 10,8
ометаемая площадь, м^2 91
Двигатели: 1 ГТД Аллисон 250-С20В взлетная мощность, кВт/л. с. 310/415
Массы и нагрузки, кг:
взлетная 1292
пустого вертолета 687
платная нагрузка 462
Летные данные:
максимальная крейсерская скорость, км/ч 204
экономическая крейсерская скорость, км/ч 196
максимальная скороподъемность, м/с 9
скороподъемность при вертикальном подъеме, м/с 4
динамический потолок, м 5275
статический потолок, м:
с учетом влияния земли 5180
без учета влияния земли 3660
максимальная дальность полета, км 630
максимальная продолжительность полета 3 ч 20 мин
СИКОРСКИИ S-61 (SH-3H)

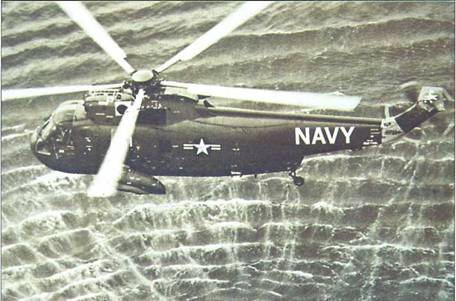

Противолодочный вертолет Сикорский S-61 (SH-3A)
В 1956 г. началась разработка для флота США нового противолодочного вертолета S-61 с двумя ГТД и увеличенной грузоподъемностью, обеспечивающей использование одновременно оборудования для обнаружения подводных лодок и противолодочного вооружения. Вертолет S-61 предназначался для замены во флоте вертолетов S-58 с одним ПД, имеющих ограниченную грузоподъемность.
Первый опытный вертолет S-61А совершил первый полет 11 марта 1959 г. Для вертолета была разработала новая несущая система с пятилопастными несущим и рулевым винтами; он был снабжен двумя ГТД мощностью по 932 кВт/1050 л. с., отличающихся малым удельным весом. Фюзеляж вертолета был выполнен в виде лодки с дополнительными боковыми поплавками для посадки на воду . Вертолет отличался большой энерговооруженностью и нагрузкой на ометаемую площадь, что позволило получить высокую весовую отдачу, а в сочетании с хорошими аэродинамическими обводами обеспечило достижение высоких летных характеристик.
На вертолетах S-61A был установлен ряд международных рекордов, в том числе рекорды скорости 338,8 км/ч на базе 3 км (в 1962 г.) и дальности по прямой 3389 км (в 1965 г.). В1967 г. на двух вертолетах S-61 совершен беспосадочный перелет через Атлантический океан (с заправками топливом в полете) протяженностью 6710 км со средней скоростью 221 км/ ч и продолжительностью 30 ч 46 мин.

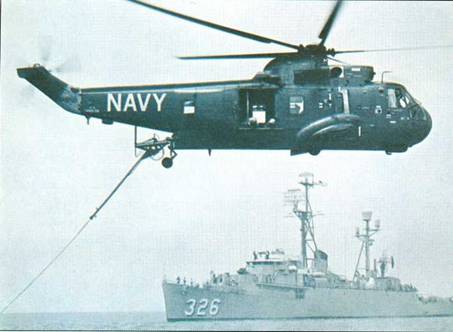

Вертолет SH-3A в полете на режиме
Серийное производство вертолетов S-61 началось в 1961 г,; было построено 796 вертолетов S-61 всех модификаций; кроме того, по лицензии построено более 613 вертолетов, в том числе 328 в Англии, более 100 в Италии и 185 в Японии.
Вертолет S-61 выпускался в 13 различных модификациях, значительно отличающихся между собой по конструкции; перечень всех модификаций приводится ниже.
SH-3A – противолодочный вертолет для флота США и Японии, исходная модификация с ГТД Т-58 мощностью по 920 кВт/1250 л. с.; построено 255 вертолетов.
СН-124 – модификация вертолета SH-3A для вооруженных сил Канады (CHSS-2); построен 41 вертолет.
SH-3C – противолодочный и многоцелевой вертолет для флота США; является модификацией вертолета SH-3A; модифицировано более 20 вертолетов.
Вертолет-тральщик RH-3A
Поисково-спасательный вертолет HH-3F
SH-3D – развитие SH-3A с увеличенной мощностью двигателей до 1035 кВт/1400 л. с. и усовершенствованным оборудованием для флота США, Испании, Бразилии, Аргентины; выпускался по лицензии в Англии для флотов Англии и ФРГ, в Италии – для флотов Ирана и Италии.
SH-3H – усовершенствованный противолодочный вертолет для флота США.
RH-3A – вертолет для траления мин для флота США; снабжен лебедкой для буксировки трала; является модификацией вертолета SH-3A; модифицировано 9 вертолетов.
VH-3A и VH-3D – транспортные и пассажирские вертолеты для обслуживания президента США; поставлен 21 вертолет корпусу морской пехоты.
СН-ЗС-транспортный и многоцелевой вертолет с двумя ГТД мощностью по 969 кВт/1162 л. с. – для ВВС США, Дании и Малайзии;
снабжен задним грузовым люком с рампой; может перевозить 26 солдат или два автомобиля-вездехода; построен 41 вертолет.
Пульт оператора противолодочного вертолета Уэстленд «Си Кинг» HAS Мк.1
Поисково-спасательный вертолет HAR Мк.З
Вертолет «Си Кинг» AEW Мк.2 для дальнего радиолокационного обнаружения с РЛС «Серчуотер»
СН-3Е – транспортный вертолет для ВВС США, может перевозить 26 солдат или грузы массой 2,6 т; построено 42 вертолета.
