Исследование практики неправильного использования карт – как бумажных, так и цифровых – дает ключ к пониманию природы самих карт и масштабов их адекватного применения. В четырех главах, которые непосредственно следуют за этой главой, рассматриваются общие принципы картографии, которые применяются для составления различных видов карт. В главе 2 рассказывается о главных элементах географической карты – масштабе, проекции и символах – как потенциальных источниках искажения. В главе 3 исследуется эффект масштаба карты путем изучения различных типов извинительной «белой» лжи, которую авторы карт объясняют необходимостью «обобщений». В главе 4 мы поговорим об общих ошибках картографов, возникающих в связи с их недостаточной компетенцией или небрежностью. В главе 5 рассматривается, как невнимательность или умышленные хитрости в подходе к выбору цветов карт могут запутать или ввести в заблуждение их пользователей.
В
В нашу эру все возрастающего скептицизма в отношении знания книга о том, что это значит – обманывать с помощью географических карт, – полезна как никогда. При всем внимании, которое уделяется словесной лжи, как злонамеренной, так и непреднамеренной, а также манипуляциям со словами, наши знания в области пользования географическими картами и другими иллюстративными материалами имеют отрывочный и ограниченный характер. Многие в других отношениях вполне образованные люди являются практически безграмотными в том, что касается графических изображений и картографии. Картам, как и числам, часто придается некоторое мистическое значение, и они воспринимаются более достоверными, чем того заслуживают. Главная цель этой книги состоит в том, чтобы рассеять «картографический мистицизм» и побудить людей к более просвещенному использованию карт, основанному на понимании и оценке их приспособляемости для межчеловеческого общения.
По мере того как достижения современных технологий устраняют барьеры, разделяющие составителей карт и их пользователей, идеи этой книги могут быть особенно полезны для тех, кто стремится к более эффективному применению карт в своей работе или в рамках общественной деятельности активных граждан, борющихся с ухудшением окружающей среды или социальными недугами. Информированный скептик становится восприимчивым автором карт, способным лучше описать характеристики конкретной местности и объяснить местные географические взаимосвязи, а также лучше понять и противодействовать эгоцентрическим аргументам искаженно мыслящих или просто нечестных составителей географических карт.
2. Элементы географических карт
У географических карт есть три главных атрибута: масштаб, проекция и символы. Каждый из этих элементов может являться источником искажений. Все вместе они характеризуют возможности карты и их пределы. Никто не может безопасно и эффективно составлять карты, не понимая категорий масштаба, проекции и символов.
Большинство карт значительно меньше той реальности, которую они представляют, их масштабы как раз и говорят, насколько они меньше этой реальности. Масштаб карты может выражаться тремя способами: в виде числового соотношения, словесно (коротким предложением) или графически. На рис. 1.2 представлены типичные способы выражения масштабов карт.
Числовое соотношение показывает, какой отрезок расстояния на местности представлен в конкретной единице измерения на карте. Единицы измерения должны быть одинаковыми. Таким образом, соотношение 1:10 000 говорит нам о том, что линия в один дюйм на карте представляет отрезок дороги в 10 000 дюймов; один сантиметр на карте – 10 000 сантиметров, а один фут на карте – 10 000 футов
На некоторых картах числовое соотношение указывается в виде дроби, но оно всегда имеет одно и то же значение. Используют ли составители карты выражение масштаба в виде 1:24 000 или 1/24 000 – это исключительно дело их вкуса.
Показатели масштабов в виде дроби облегчают для пользователя их сравнение. Масштаб 1/10 000 (или 1:10 000) крупнее, чем масштаб 1/250 000 (или 1:250 000), поскольку доля 1/10 000 больше, чем доля 1/250 000.
Следует помнить, что меньшие дроби имеют больший знаменатель, а большие дроби – меньший, то есть 1/2 пирога больше 1/4 . Как правило, так называемые крупномасштабные карты имеют масштабы от 1:24 000 и больше; в то время как мелкомасштабные имеют масштабы 1:500 000 и меньше. Однако эти различия достаточно условны. В архитектурном бюро какого-либо города, где наименьший используемый масштаб равен 1:50 000, мелкомасштабными могут быть карты 1:24 000 и меньше, а крупномасштабными – карты с масштабом 1:4800 и больше [2] .
2
В России принято называть карты с масштабом 1:5000 и крупнее планами, а крупномасштабными картами считаются имеющие масштаб от 1:10 000 до 1:200 000. См.: Берлянт А. М. Картография. Учебник для вузов. М.: Аспект Пресс, 2002. С. 11.
Обычно крупномасштабные карты более детальны, чем мелкомасштабные. Представьте себе две карты – одна с масштабом 1:10 000, а другая – 1:10 000 000. Линия длиной в один дюйм представляет на первой из них 10 000 дюймов на местности, то есть 833 1/3 фута, или примерно 260 м. В этом масштабе квадрат со стороной 1 дюйм представляет площадь около 65 000 кв. м, или 6,5 га. По сравнению с этим отрезок в 1 дюйм (2,5 см) на карте с масштабом 1:10 000 000 представит расстояние на местности около 250 км, а квадрат со стороной в 1 дюйм – площадь 64,5 кв. км, или 6,45 млн га. Как следует из этого примера, один квадратный дюйм на крупномасштабной карте может показать местность гораздо более детально, чем такой же дюйм на карте мелкомасштабной. Разумеется, составителям карт все равно придется отказаться от каких-то деталей, однако в их выборе картограф, создающий карту масштабом 1:1 000 000 будет гораздо более ограничен, чем его коллега, работающий над картой масштаба 1:10 000. Если к картам подходить с той точки зрения, что все они неизбежно содержат «извинительные» (белые) искажения окружающей действительности, то следует признать, что мелкомасштабные карты значительно менее правдивы, чем их крупномасштабные варианты [3] .
3
Более точно было бы назвать мелкомасштабные карты менее подробными.

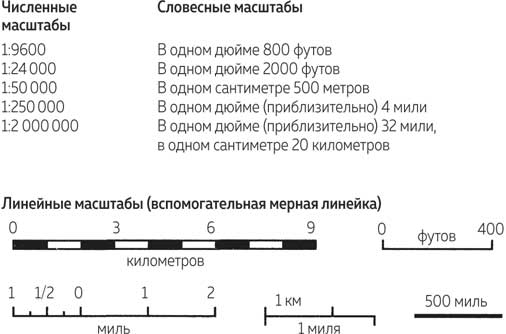

Рис. 2.1. Виды масштабов карт
Словесные масштабы типа «в одном дюйме содержится одна миля» обозначают соотношение единиц, удобных для использования на карте, к тем единицам, которые обычно используются для измерения расстояний на местности. Большинству пользователей простая словесная характеристика карты значительно понятнее, чем соответствующее числовое соотношение, например 1:63 360 или близкое к нему 1:62 500. Британские пользователи привыкли давать картам соответствующие численные прилагательные, которые указывают на их масштаб, например «одномильная» или «четырехмильная» карты (последняя примерно соответствует численному масштабу 1:250 000).
Иногда английские картографы вместо слова «содержит» используют слово «равняется». Хотя формально этот глагол в данном контексте звучит абсурдно, понимать его следует как более короткую форму словосочетания «эквивалентен расстоянию на карте». Однако скептики часто предупреждают о возможности возникновения картографического искушения, поскольку фраза «один дюйм равен одной миле» не только лишает пользователя необходимости помнить, что карта представляет собой лишь символическую модель, но и содержит ложное указание на то, что нанесенный на карту рисунок и есть сама действительность. Как показывается в последующих главах, такое заблуждение может быть очень опасным.
