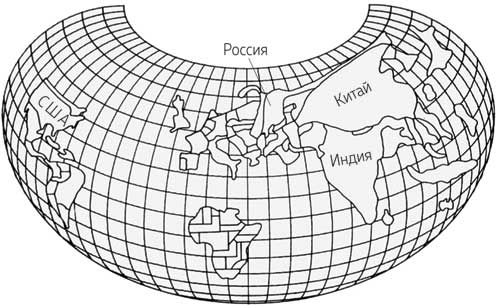

Рис. 2.10. Основная демографическая карта «Земля на торе» – картограмма местностей, основанная на численности населения крупнейших стран мира

Когда назначение карты конкретно и понятно, подбор символов для нее также служит цели отсечения ненужной информации. Однако массовые карты, выпускаемые правительственными агентствами

или серьезными коммерческими структурами, должны предоставлять ответы на самые разные вопросы, поэтому картографические символы должны сразу показывать пользователю, что для него важно, а что – нет. В условиях отсутствия составителя карты, который мог бы разъяснить неизвестные детали, такие массовые карты нуждаются в символическом коде, который основывался бы на графической логике и учитывал ограниченность визуального восприятия символов. Бессистемный набор символов, пригодных в качестве ярлычков и небольших рисунков для простейших любительских схем, может оказаться совершенно бесполезным в высокоинформативных картах общего назначения.

Некоторые карты, например геологические или метеорологические, имеют сложную, но стандартизированную систему символов, с помощью которых упорядочивается огромный объем информации, понятной только специалистам данной отрасли и их картографическим подразделениям. Хотя такие карты могут быть так же непонятны для обычных людей, как неизвестный иностранный язык или высшая математика, они выигрывают от этих символов, которые разрабатываются на основе логики и общепринятых принципов коммуникации.

Оценка логики картографических символов начинается с понимания трех геометрических видов этих символов и шести визуальных переменных, показанных на рис. 2.11.

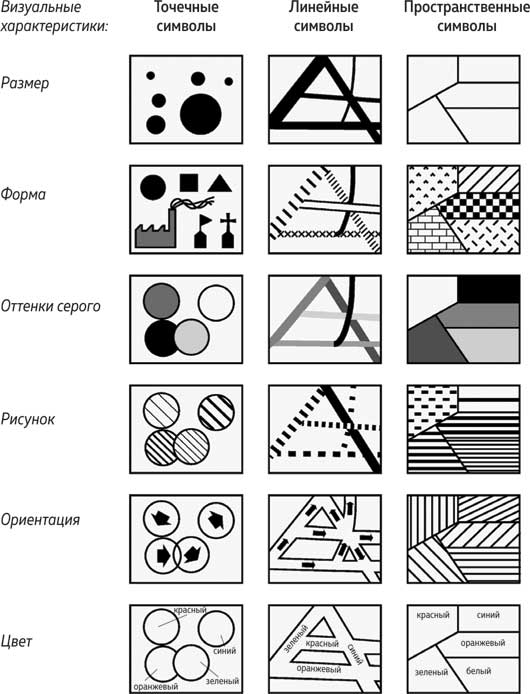

Рис. 2.11. Шесть базовых визуальных переменных

Символы на плоских картах являются точечными, линейными и пространственными. В дорожных и других картах общего назначения используются комбинации этих трех видов: точечные символы применяются для обозначения расположения ориентиров и населенных пунктов; линейные символы – для отображения расстояний и направления дорог и рек; пространственные символы – для показа форм и размеров парков и населенных пунктов. Следует отметить, что в статистических картах, которые отображают в основном количественную информацию, обычно используется какой-либо один вид символов. Для представления результатов выборов по стране это могут быть точки (каждая из них может обозначать 10 000 проголосовавших) или различные оттенки серого цвета.

Карты нуждаются в четких и однозначных символах, которые отображали бы географические различия зон, регионов и т. д. Как показывает рис. 2.11, картографические символы могут отличаться по размерам, форме, оттенкам серого цвета, рисункам, ориентации и цвету (обычно

принятыми являются синий, зеленый и красный (см. главу 5). Каждая из визуальных переменных предназначена, как правило, для отображения одной географической характеристики. Форма, рисунок и цвет полезны для демонстрации качественных различий, например между типами земледелия или превалирующими религиозными убеждениями. Что касается количественных различий, то размер символа больше подходит для отображения количества и количественных данных, например числа телезрителей на целевой маркетинговой территории. А когда дело касается различий в уровне или глубине интереса аудитории, например при отображении той пропорции телезрителей, которые смотрят седьмой сезон Мировой серии (чемпионата по бейсболу), то здесь лучше применить различные оттенки серого. Символы, указывающие на различную ориентацию объектов и событий в пространстве, необходимы прежде всего для указания направления ветров, миграционных потоков, передвижений войск и других явлений и процессов, имеющих географическое направление.

Некоторые визуальные переменные не подходят для использования вместе с небольшими точечными и линейными символами, которые могут потеряться на фоне других обозначений. Например, цвета лучше использовать с пространственными символами, чем с точечными. Различные оттенки серого цвета, которые хорошо подходят для отображения процентов и уровней в пространственных символах, визуально менее заметны с точечными и линейными символами. Точечные символы обычно различаются по форме (в зависимости от характера отображаемого ими явления) и по величине (в зависимости от его количественной характеристики). Размер обычно полезен для демонстрации загруженности коммуникационных линий и интернет-сетей: толстая линия, как правило, обозначает либо большую мощность, либо более активный трафик на линии. Пространственные символы обычно достаточны по своим размерам, чтобы различия на них могли быть выделены цветом, оттенками серого или рисунком. Иногда на них могут наноситься какие-то детали, показывающие небольшие, но важные местные характеристики.

Некоторые символы соединяют в себе сразу две визуальные переменные. Например, контурные обозначения возвышенностей на топографических картах показывают и направление, и уклон возвышения. Как показано на рис. 2.12, контурные линии указывают на местное направление склона: они идут перпендикулярно нисходящей линии склона. А расстояние между контурными линиями указывает на относительную крутизну склона: близко расположенные линии обозначают его возрастающую крутизну, а редко расположенные линии свидетельствуют о том, что склон достаточно пологий. Точно так же плотность точек на карте, отражающей развитие свиноводства в данной местности, указывает на относительные размеры районов, в которых развита эта отрасль. Концентрация или сгустки таких точек свидетельствуют об интенсивном характере свиноводства и географической концентрации производства свинины.
