• В – базовая, со свободным выходом нагретого воздуха, размеры 203 х 276 х 115 мм, вес 1,6 кг;
• С – с решеткой на выходе нагретого воздуха, размеры 203 х 276 х 115 мм, вес 1,6 кг;
• D – с 2 воздуховодами нагретого воздуха (50 или 55 мм), выведенными параллельно полу, размеры 303 х 273 х 115 мм, вес 1,7 кг;
• CR – с воздухораспределительной панелью с 2 дефлекторами, выведенными параллельно полу, решеткой на воздухозаборнике, тумблером включения (через клапан потока жидкости) и переключателем скорости вентилятора, размеры 218 х 398 х 179 мм, вес 2,25 кг. Сочетания цветов панель/корпус: черный/черный,
• СР – с отверстием выхода нагретого воздуха, развернутым перпендикулярно полу, размеры 373 х 325 х 117 мм, вес 1,8 кг;
• СV – с воздухораспределительной панелью с 2 дефлекторами и переключателем скорости вентилятора, развернутой перпендикулярно полу, размеры 385 х 339 х 157 мм, вес 1,8 кг;
• B V.I. – с клапаном потока жидкости, размеры 207 х 280 х 115 мм, вес 1,8 кг. Возможно оснащение решеткой на выходе нагретого воздуха и воздуховодами нагретого воздуха (40, 45, 50 или 55 мм).
Arizona. Компактный обогреватель с мягким потоком воздуха. Патрубки входа и выхода охлаждающей жидкости 16 мм. Съемная ударопрочная и термостойкая воздухораспределительная панель, на выбор белого, серого, черного или антрацитового цвета. Поставляется в модификациях:
• Базовая – с тумблером включения и поворотным переключателем скорости вентилятора. Предназначена прежде всего для микроавтобусов, в т. ч. автомобилей скорой помощи, и судов;
• S – с автоматическим управлением;
• LN/ LN S – сверхкомпактная (длина 150 мм), сверхнизкошумная (50 дБ) версия с клапаном потока жидкости, управление LN аналогично базовой модификации, LN S – модификации S.
Minox 2. Новейшая высокоэффективная модель. Имеются исполнения с патрубками входа и выхода охлаждающей жидкости 16 мм, расположенными на левой или на правой стороне обогревателя. 2 исполнения: TS 400 – с вентилятором производительностью 400 м3/ч в свободном потоке; TS 600 – с вентилятором производительностью 600 м3/ч в свободном потоке. Каждая серия поставляется в модификациях:
• В – базовая, со свободным выходом нагретого воздуха, размеры TS400 – 220 х 161 х 236, TS 600–220 х 175 х 243 мм;
• С – с решеткой на выходе нагретого воздуха, размеры TS400 – 220 х 161 х 236, TS 600–220 х 175 х 243 мм;
• D – с 2 воздуховодами нагретого воздуха (40, 45, 50, 55 или 60 мм), размеры TS400 – 220 х 161 х 255, TS 600–220 х 175 х 262 мм;
• F – с воздухораспределительной панелью с 2 дефлекторами, размеры TS400 – 220 х 161 х 278, TS 600–220 х 175 х 285 мм.
Austral. Комбинированная система, включающая зависимый отопитель, подключенный к контуру охлаждающей жидкости, и испаритель, подключенный к контуру хладагента R134a (через О-образный расширительный клапан). Сертифицирован по Директиве ЕС 95/54 СЕ. Ширина х высота – 390 х 155 мм. Поставляется в модификациях:
• Стандартная – с 3 дефлекторами, ручками управления термостатом и вентилятором, индикатором работы, размеры 390 х 155 х 358 мм;
• В – базовая, со свободным выходом воздуха и антиобледенительным термостатом, размеры 390 х 155 х 320 мм;
• D – с 4 воздуховодами (40, 45, 50, 55
• F92/F92TP – с 4 регулируемыми дефлекторами, выведенными параллельно полу, и антиобледенительным термостатом, размеры 390 х 155 х 346 мм.
Sahara. Мощный обогреватель с простой надежной конструкцией. Прочный термостойкий корпус из пластика ABS. Имеются исполнения с патрубками входа и выхода охлаждающей жидкости, 14 или 16 мм, расположенными на левой или на правой стороне обогревателя. Поставляется в модификациях:
• В – базовая, со свободным выходом нагретого воздуха, размеры 250 х 376 х 115 мм, вес 3,1 кг;
• С – с решеткой на выходе нагретого воздуха, размеры 250 х 376 х 115 мм, вес 3,1 кг;
• А – с отверстием выхода нагретого воздуха, развернутым перпендикулярно полу, размеры 316 х 376 х 119 мм, вес 4,0 кг;
• D – с 4 воздуховодами нагретого воздуха (40, 45, 50 или 55 мм), выведенными параллельно полу, размеры 291 х 376 х 115 мм, вес 3,1 кг;
• S – с мелкоперфорированной решеткой на выходе нагретого воздуха, размеры 254 х 425 х 150 мм, вес 5,7 кг.
Воздушные отопители Eberspаcher

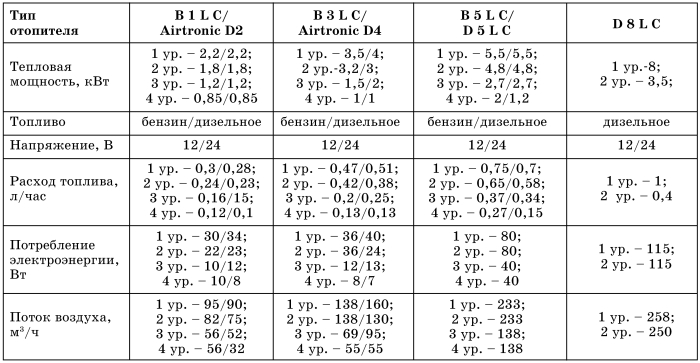

Тепловая мощность отопителей варьируется от 2,2 до 8,0 кВт (табл.7.3). Соответствующие модификации трех младших моделей работают как на бензине (обозначены буквой «В»), так и на дизельном топливе (обозначены буквой «D»). Самая старшая модель D 8 L C предназначена для работы только на дизельном топливе. Отопители, работающие на бензине, выпускаются только для напряжения 12 В, а дизельные отопители имеют модификации и для 12, и 24 В.

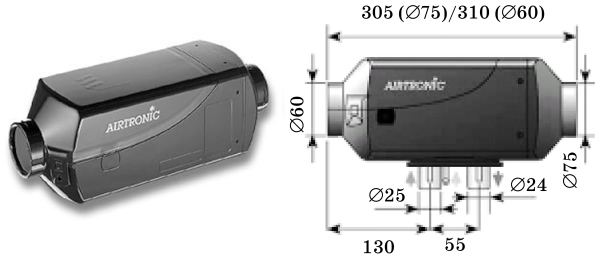

Рис. 7.3. Отопитель Airtronic D2: а) внешний вид; б) габаритные размеры (от компании Otem)
Примечание: первые значения относятся к бензиновым отопителям, а вторые, отделенные знаком «/» – дизельным.
Наиболее востребован из воздушных отопителей Airtronic D2, который устанавливается на большинстве моделей грузовиков и микроавтобусов, чему способствует наличие исполнений с напряжениями 12 и 24 В. В отопителях Airtronic предусмотрены несколько степеней нагрева – малая, средняя и большая. В таблице 7.3 для всех ступеней приведены детальные данные расхода энергии и топлива, указанные в технических характеристиках. При работе отопитель автоматически плавно переходит от одной степени к другой, в зависимости от того, достигнута ли в салоне заданная температура. Таким образом, он по мере возможности экономит потребление энергии, при этом ни на минуту не теряя контроля за ситуацией.
